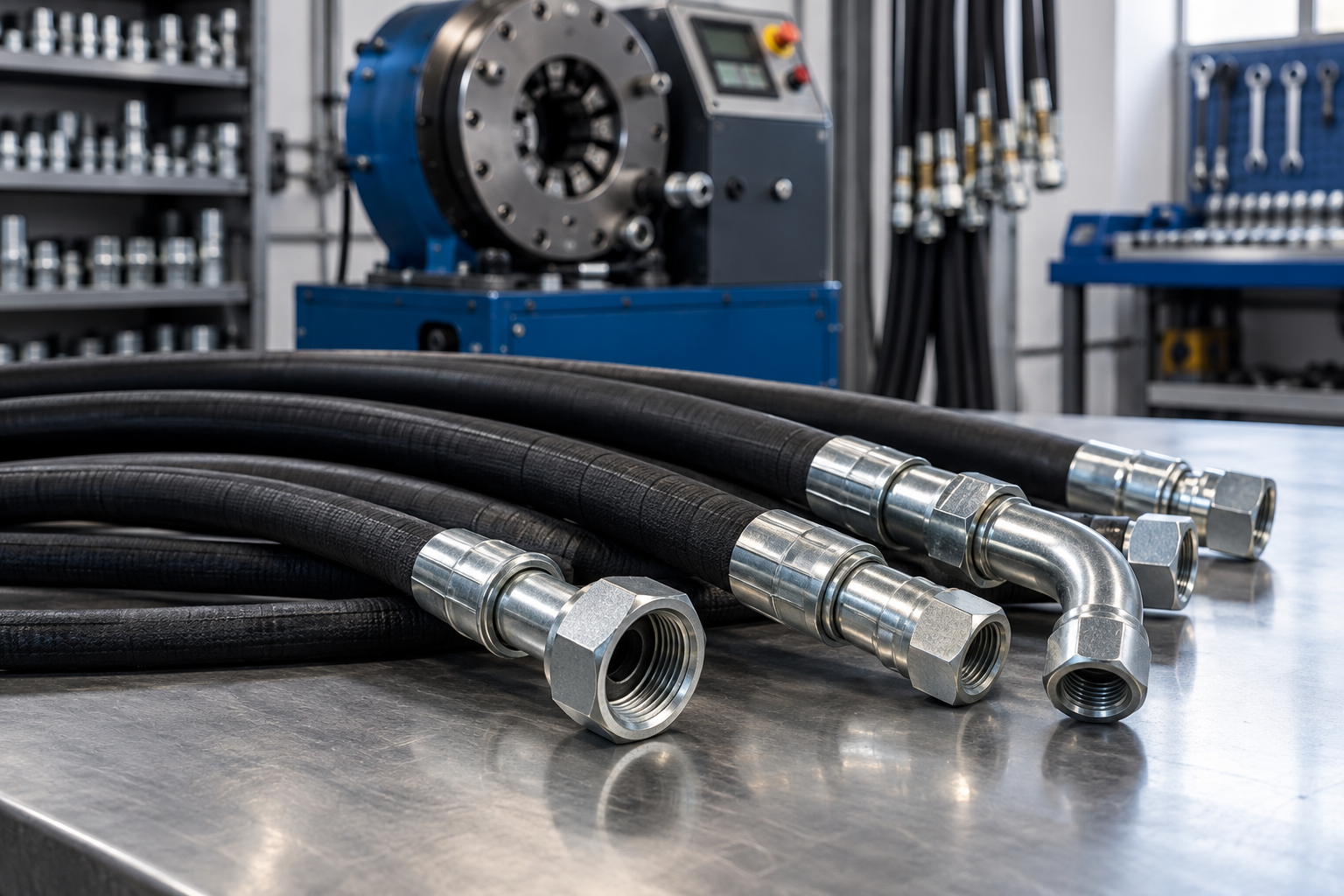

Гидрошланг — гибкий трубопровод для передачи рабочей жидкости в гидравлической системе. Его также называют гидравлическим шлангом или рукавом высокого давления (РВД). Гидрошланг соединяет узлы гидросистемы и сохраняет герметичность при давлении, вибрациях и движении механизмов. От правильного выбора зависит стабильность гидросистемы, ресурс оборудования и безопасность работы.

Гидрошланг передаёт масло, водно-масляную эмульсию или другую совместимую среду между элементами гидросистемы. В отличие от обычного резинового шланга, гидрошланг рассчитан на рабочее давление и импульсные нагрузки. Для этого стенка имеет армирование, а на концах устанавливаются специальные фитинги.

Гидрошланг применяют в спецтехнике, станках, прессах, подъёмниках и промышленном оборудовании, особенно там, где жёсткая трубка неудобна из-за движения узлов или вибрации.

Гидрошланг и РВД — одно и то же?

В практической речи «гидрошланг», «гидравлический шланг» и «РВД» часто используют как близкие понятия. РВД — более точное обозначение рукава высокого давления. При подборе гидрошланга важны внутренний диаметр, давление, температура, рабочая жидкость, армирование и фитинги.

Типовой гидрошланг имеет несколько слоёв, определяющих его прочность и гибкость.

• Внутренний слой. Контактирует с рабочей жидкостью и должен быть устойчив к используемому маслу или другой среде.
• Армирование. Металлическая оплётка, спиральная навивка или текстильное усиление воспринимают давление и не дают гидрошлангу раздуваться.
• Наружная оболочка. Защищает гидрошланг от истирания, загрязнений, влаги и внешних воздействий.
• Концевая арматура. Фитинги и обжимные муфты соединяют гидрошланг с узлами гидросистемы.

Толщина не показывает, какое давление выдерживает гидрошланг. Рабочие параметры определяются конструкцией, армированием и маркировкой.

Гидрошланги различаются по армированию, рабочему давлению, гибкости и назначению. Часто применяют изделия с одной или двумя металлическими оплётками. Для тяжёлых режимов используют многоспиральные конструкции, а для тесных зон — компактные гидрошланги с меньшим радиусом изгиба.

Где используют гидрошланг

• в спецтехнике и навесном оборудовании;
• в промышленной гидравлике и станках;
• в подъёмной и погрузочной технике;
• в системах ГУР и автомобильных гидролиниях;
• в оборудовании с повышенной температурой или интенсивным истиранием.

Подбирать гидрошланг только по внешнему виду нельзя: похожие изделия могут иметь разное давление, радиус изгиба и совместимость с рабочей жидкостью.

Подбор гидрошланга начинают с параметров гидросистемы. Ошибка может привести к течи, перегреву, повреждению фитинга или разрыву рукава.

Что нужно знать перед подбором гидрошланга

1. Рабочее давление. Гидрошланг должен соответствовать давлению системы и импульсным нагрузкам.
2. Внутренний диаметр DN. DN — условный внутренний диаметр. Слишком малое сечение повышает скорость потока, сопротивление и нагрев жидкости.
3. Температура. Учитывают температуру жидкости и окружающей среды.
4. Рабочая среда. Внутренний слой гидрошланга должен быть совместим с маслом, эмульсией или другой жидкостью.
5. Радиус изгиба. Слишком сильный изгиб ускоряет усталость армирования.
6. Длина. Гидрошланг должен компенсировать движение узлов, но не провисать и не тереться.
7. Фитинги. Проверяют резьбу, тип уплотнения, угол и посадочные размеры с обеих сторон.

Если маркировка не читается, сохраните гидрошланг как образец: по нему определяют длину, диаметр и тип арматуры.

Фитинг — металлическая концевая деталь, через которую гидрошланг подключается к оборудованию. Соединения различаются резьбой, уплотнительной поверхностью и углом исполнения. Одинаковый диаметр резьбы ещё не означает совместимость: стандарты могут отличаться шагом, конусом и способом герметизации.

При изготовлении РВД фитинг устанавливают в гидрошланг и фиксируют обжимной муфтой на прессе. Диаметр обжима выбирают по таблицам совместимости конкретного изделия и арматуры. Слабый обжим может вызвать течь или вырыв фитинга, чрезмерный — повредить внутренний слой и армирование.

Если требуется гидрошланг по образцу или параметрам техники, используйте профессиональное изготовление РВД, где рукав и арматуру подбирают как единую систему.

Даже качественный гидрошланг изнашивается. Повреждение оболочки и коррозия армирования снижают его прочность.

Основные причины повреждения гидрошланга

• перетирание о раму, кожух или соседний гидрошланг;
• перегиб или малый радиус изгиба;
• скручивание при монтаже;
• скачки давления и гидроудары;
• перегрев рабочей жидкости;
• несовместимость материала с рабочей средой;
• ошибки подбора и обжима фитингов;
• старение резины и усталость армирования.

Опасные признаки — влажный фитинг, запотевание маслом, трещины, вздутие, оголённая проволока, истирание или изменение формы. Если гидрошланг повреждён, его нужно вывести из нагрузки и проверить. Искать течь рукой на работающей системе нельзя: струя жидкости под высоким давлением способна серьёзно травмировать ткани.

Решение зависит от состояния всей сборки. Если гидрошланг имеет разрушение армирования, вздутие, глубокие трещины, сильное истирание или признаки старения, безопаснее изготовить новый РВД. Если проблема находится в соединении, сначала проводят диагностику.

На странице ремонта РВД можно понять, когда гидрошланг целесообразнее заменить.

Что подготовить для замены гидрошланга

• старый гидрошланг или его размеры;
• маркировку, если она сохранилась;
• фото фитингов с обеих сторон;
• данные о технике и месте установки;
• тип рабочей жидкости и рабочее давление, если они известны.

Даже правильно подобранный гидрошланг быстро выйдет из строя при ошибках монтажа. Он не должен скручиваться, натягиваться в крайних положениях механизма или касаться острых и горячих поверхностей. В местах трения гидрошланг защищают спиралью, кожухом или дополнительной фиксацией.

После установки гидрошланг проверяют во всём диапазоне движения оборудования. Затем осматривают оболочку, фитинги и места изгиба. Ранняя замена гидрошланга дешевле последствий разрыва и простоя техники.

• Гидрошланг — гибкий элемент гидросистемы для передачи рабочей жидкости под давлением.
• В гидрошланге давление удерживает армирование, а герметичность обеспечивают правильно подобранные фитинги.
• Для подбора гидрошланга нужны давление, DN, температура, рабочая среда, длина, радиус изгиба и тип соединений.
• Перегиб, скручивание, истирание и неверный обжим сокращают ресурс гидрошланга.
• При вздутии, оголении армирования, трещинах или течи гидрошланг нельзя эксплуатировать под давлением.
• Надёжнее подбирать гидрошланг как комплект: рукав, фитинги и технологию обжима под конкретную гидросистему.
