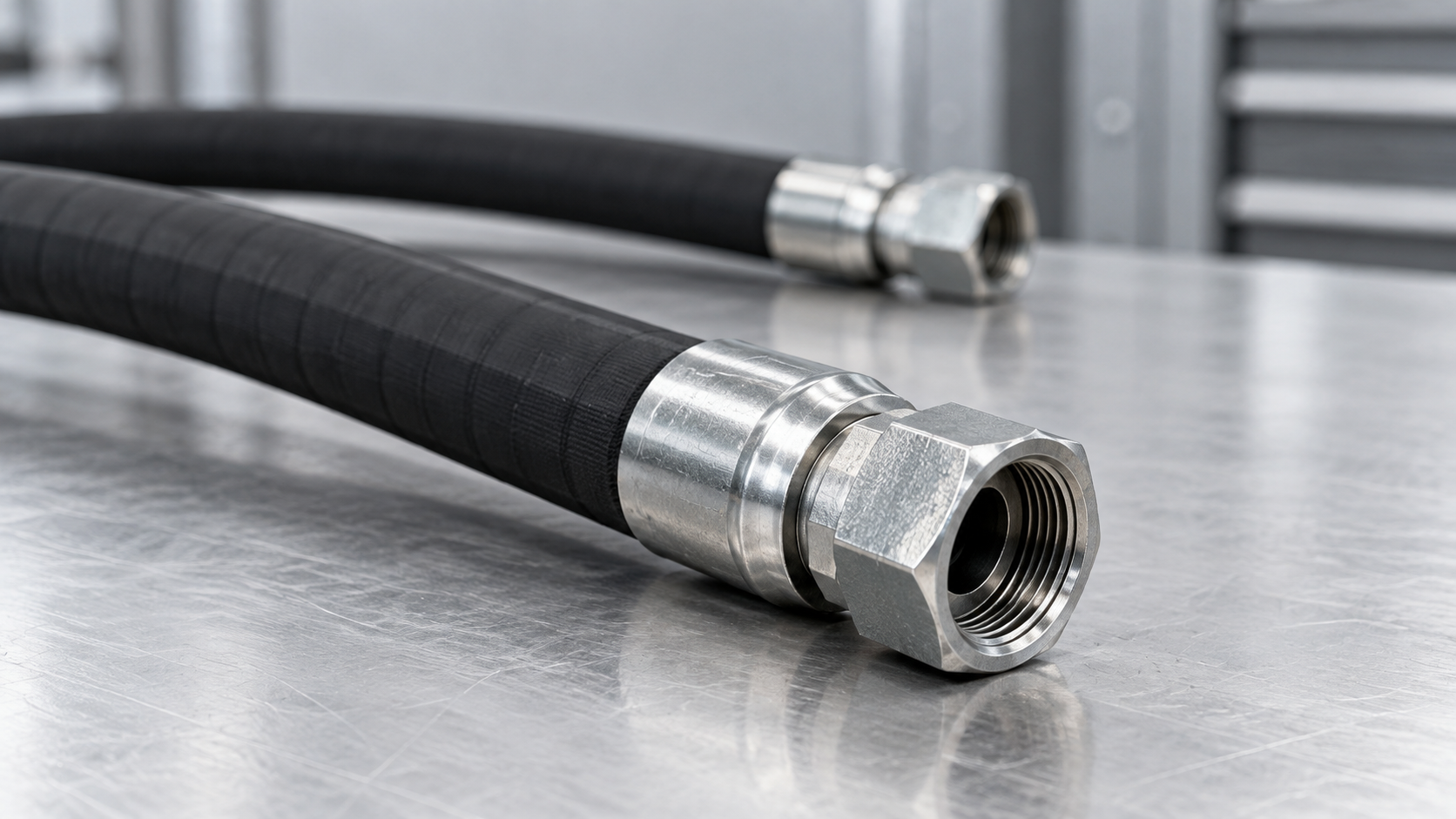

Гидравлические РВД — это рукава высокого давления, по которым рабочая жидкость передаётся между узлами гидросистемы. Правильно подобранные гидравлические РВД выдерживают давление, вибрации и движение механизмов.

РВД расшифровывается как «рукав высокого давления». Гидравлические РВД представляют собой гибкие трубопроводы, рассчитанные на передачу масла, эмульсий и других совместимых жидкостей под давлением. В отличие от обычного шланга, такой рукав имеет усиленную многослойную конструкцию и концевую арматуру.

Гидравлические РВД нужны там, где узлы системы перемещаются: рукав компенсирует вибрацию и сохраняет герметичность линии.

Где применяются гидравлические РВД

• экскаваторы, погрузчики, тракторы и другая спецтехника;
• прессы, станки и производственные гидросистемы;
• краны, подъёмники и погрузочное оборудование;
• сельскохозяйственная и коммунальная техника;
• грузовые автомобили и специализированные машины.

Конструкция гидравлических РВД состоит из нескольких слоёв. Каждый элемент влияет на прочность и ресурс рукава.

• Внутренняя камера. Слой, который контактирует с рабочей жидкостью и должен быть химически совместим с ней.
• Армирование. Металлическая оплётка или спиральная навивка воспринимает давление и не позволяет рукаву чрезмерно расширяться.
• Наружный слой. Защищает гидравлические РВД от истирания, влаги, грязи и механических воздействий.
• Фитинги и муфты. Обеспечивают герметичное подключение РВД к насосу, распределителю, цилиндру или другой части гидросистемы.

Толщина рукава не определяет его допустимое давление. Основные параметры зависят от конструкции армирования, диаметра, материала и требований производителя.

Гидравлические РВД различаются по типу армирования и условиям работы. Оплёточные рукава имеют один или несколько слоёв металлической оплётки. Спиральные гидравлические РВД имеют несколько слоёв навитой проволоки и рассчитаны на тяжёлые режимы.

Распространённые типы

• 1SN и 1SC. Рукава с одной металлической оплёткой для типовых гидравлических задач.
• 2SN и 2SC. Конструкции с двумя оплётками для более высокого рабочего давления.
• 4SP и 4SH. Спиральные гидравлические РВД для тяжёлой техники и нагруженных гидросистем.

При выборе гидравлических РВД учитывают несколько параметров.

1. Рабочее давление. Максимальное давление, при котором рукав рассчитан на длительную эксплуатацию.
2. DN. Условный внутренний диаметр рукава. Он влияет на пропускную способность и скорость движения жидкости.
3. Температурный диапазон. Допустимая температура рабочей жидкости и окружающей среды.
4. Минимальный радиус изгиба. Радиус, ниже которого гидравлические РВД нельзя изгибать без риска повреждения.
5. Рабочая среда. Масло или другая жидкость должны быть совместимы с внутренним слоем.

Слишком узкий РВД повышает сопротивление потоку и нагрев жидкости. Неподходящий по давлению рукав быстрее повреждается и создаёт риск аварийной утечки.

Подбор начинают с параметров конкретной гидросистемы. Гидравлические РВД нельзя выбирать только по внешнему диаметру.

Перед изготовлением нужно определить

• рабочее и пиковое давление системы;
• внутренний диаметр DN;
• необходимую длину рукава;
• температуру эксплуатации;
• тип рабочей жидкости;
• резьбу и форму фитингов с обеих сторон;
• угол фитингов и взаимное положение соединений;
• допустимый радиус изгиба.

Если маркировка старого РВД не читается, сохраните рукав целиком: по образцу определяют размеры и тип соединений.

Фитинг — металлическая концевая деталь для подключения рукава к гидросистеме. Используются прямые и угловые фитинги, а также различные стандарты резьбы и уплотнения. Одинаковый диаметр резьбы не гарантирует совместимость.

При изготовлении РВД фитинг устанавливают в рукав и фиксируют обжимной муфтой на специальном прессе. Режим обжима подбирают под конкретную комбинацию рукава, муфты и фитинга.

Недостаточный обжим может привести к течи или вырыву фитинга, а чрезмерный — повредить внутреннюю камеру и армирование.

Даже правильно изготовленные гидравлические РВД постепенно изнашиваются. На ресурс влияют давление, температура, монтаж и внешние воздействия.

Основные причины повреждений

• перетирание наружной оболочки;
• скручивание РВД при монтаже;
• слишком малый радиус изгиба;
• гидроудары и скачки давления;
• перегрев рабочей жидкости;
• ошибки подбора фитингов и обжима;
• старение резины и коррозия армирования.

Трещины, вздутия, оголённая металлическая оплётка, течь возле фитинга и деформация рукава требуют проверки.

Искать утечку рукой при работающей гидросистеме нельзя: струя жидкости под высоким давлением может вызвать тяжёлую травму.

Если армирование разрушено, появилась глубокая трещина, вздутие или сильное истирание, гидравлические РВД обычно заменяют. Повреждённый силовой каркас нельзя надёжно восстановить локальной заплатой.

Если неисправность связана с соединением или фитингом, сначала выполняют диагностику. Подробнее возможные варианты описаны на странице ремонта РВД.

Что подготовить для замены РВД

• старый гидравлический рукав;
• маркировку, если она сохранилась;
• длину РВД;
• фотографии фитингов;
• данные о рабочем давлении;
• модель техники или оборудования;
• тип рабочей жидкости.

Гидравлические РВД не должны работать на растяжение, перекручиваться или тереться об острые элементы конструкции. При движении механизма рукав не должен чрезмерно изгибаться.

После монтажа проверяют положение РВД во всём рабочем диапазоне, герметичность фитингов и отсутствие контакта с горячими поверхностями.

В местах трения используют защитные спирали или кожухи. Регулярный осмотр гидравлических РВД позволяет заметить износ до аварийного разрыва.

На что обращать внимание при осмотре

• трещины наружной оболочки;
• следы масла возле фитингов;
• видимую металлическую оплётку;
• вздутия и изменение диаметра;
• перегибы и скручивание;
• следы трения о соседние элементы техники.

• Гидравлические РВД — гибкие рукава для передачи рабочей жидкости под давлением.
• Основу РВД составляют внутренняя камера, армирование, наружный слой, фитинги и обжимные муфты.
• Гидравлические РВД подбирают по давлению, DN, температуре, рабочей среде, длине и типу соединений.
• Оплёточные и спиральные конструкции рассчитаны на разные режимы нагрузки.
• Правильный подбор, профессиональный обжим и аккуратный монтаж напрямую влияют на ресурс РВД и безопасность гидросистемы.
