Чтобы соединить рукав высокого давления (РВД) с оборудованием или состыковать два рукава с разными резьбами, используют переходной штуцер для РВД. Эта деталь выглядит просто, но именно от её правильного выбора зависит герметичность и безопасность всей гидравлической системы.

Штуцер для РВД — концевая арматура, которую обжимают на конец рукава. Он состоит из ниппеля (внутренняя часть, входящая в шланг) и корпуса с резьбой. Штуцер для РВД фиксирует рукав и создаёт точку подключения к системе.

Переходной штуцер для РВД нужен, когда две части системы имеют разные резьбы или стандарты соединения. Например, насос с дюймовой BSP-резьбой нужно подключить к рукаву с метрической гайкой — без переходного штуцера для РВД соединение невозможно. Штуцер РВД переходной также используют, чтобы изменить направление подачи жидкости или состыковать рукава разного диаметра.

По конструкции переходной штуцер для РВД имеет два разных конца: на одном — одна резьба, на другом — иной стандарт. Это и отличает штуцер РВД переходной от прямого.

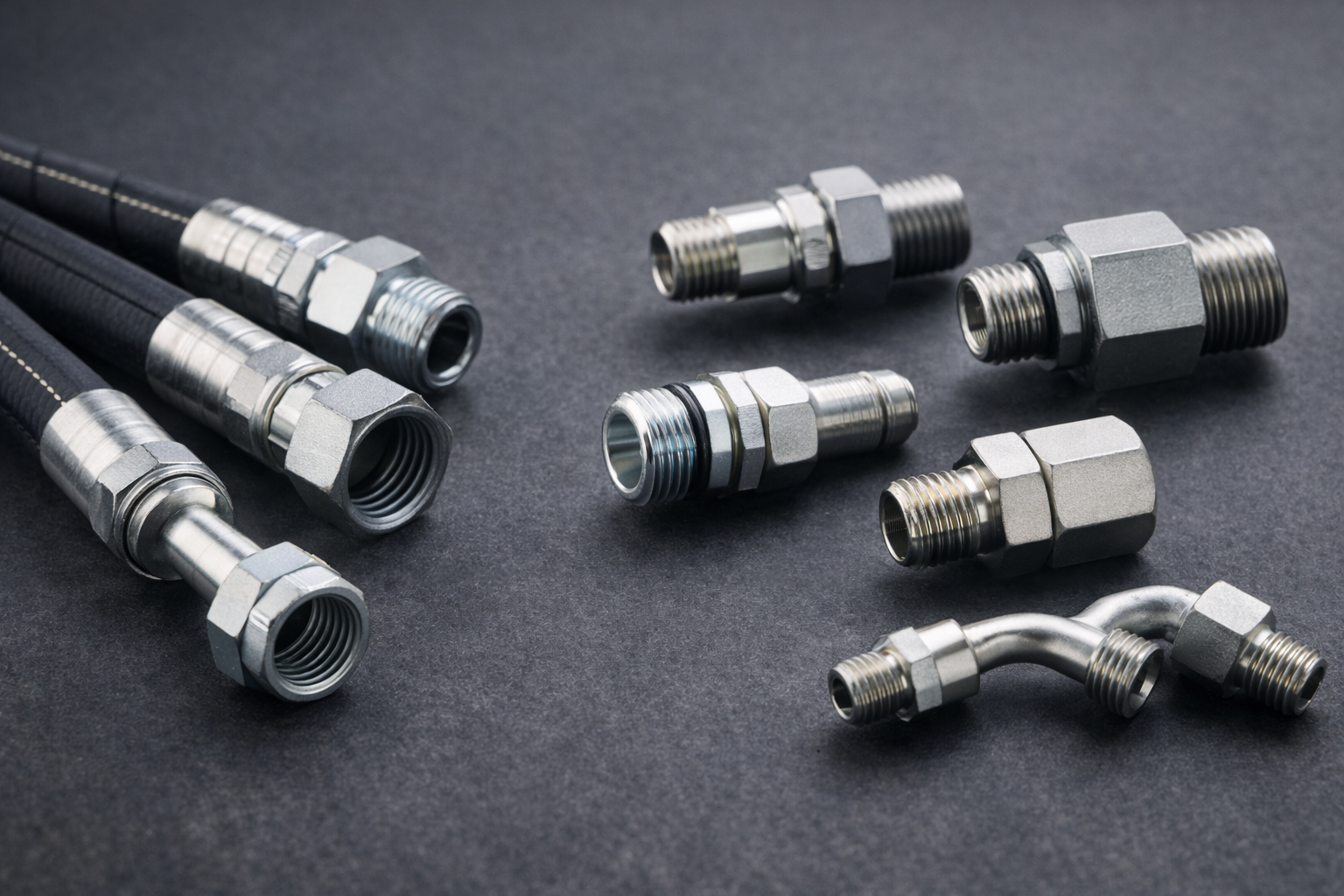

По форме корпуса

• Прямые штуцеры для РВД — оба конца на одной оси. Применяют при стыковке рукавов с разными резьбами.
• Угловые (90° и 45°) штуцеры для РВД переходные — меняют направление магистрали и выполняют переход между стандартами. Удобны в стеснённых условиях.
• Тройниковые штуцеры РВД переходные — разветвляют поток на два направления с разными типами подключения.

По способу соединения с рукавом

• Обжимные (crimping) — штуцер для РВД обжимается прессом. Неразборное соединение, стандарт в промышленных РВД.
• Навинчиваемые (reusable) — ниппель вворачивается в рукав, корпус накручивается снаружи. Позволяют повторно использовать штуцер РВД.

По исполнению переходного соединения

• Штуцер переходной для РВД «метрика — дюйм» (M22×1,5 / 1/2" BSP)
• Штуцер переходной для РВД «дюйм — JIC» (SAE 37°)
• Штуцер переходной для РВД «ORFS — BSP»
• Конусные комбинации 60°/74°

Именно здесь чаще всего допускают ошибки при подборе штуцера для РВД переходного.

Основные стандарты

• Метрическая (M) — угол профиля 60°. Обозначение: M16×1,5, M22×1,5. Распространена в российском и европейском оборудовании.
• BSP — дюймовая резьба, угол 55°. Обозначение: 1/4", 3/8", 1/2". Встречается в импортной технике.
• JIC (UNF) — американская дюймовая резьба, угол конуса 37°. Стандарт американских гидросистем.
• ORFS — уплотнение плоским торцом с резиновым кольцом. Распространено в сельскохозяйственной и строительной технике.
• NPT — американская конусная резьба, уплотнение за счёт конуса.

Ключевой момент: одинаковый диаметр не означает совместимость. BSP 1/2" и UNF 1/2" — разные резьбы. При попытке соединить их без переходного штуцера для РВД резьба срывается или соединение течёт.

Чтобы определить стандарт, измеряют диаметр и шаг резьбы штангенциркулем или резьбомером. Угол уплотнения — дополнительный ориентир: конус 60° — JIC, плоский торец — ORFS, конус 24° — метрический DIN. Если документация на оборудование отсутствует, рекомендуется обратиться к поставщику или использовать набор резьбомеров — это занимает несколько минут и исключает ошибку при заказе штуцера РВД переходного.

Переходной штуцер для РВД выпускают из трёх материалов.

Углеродистая сталь с цинковым или хромовым покрытием — самый распространённый штуцер для РВД. Выдерживает до 400–500 бар, применяется в промышленной гидравлике и строительной технике. Покрытие защищает от коррозии при эксплуатации на открытом воздухе.

Нержавеющая сталь — переходные штуцеры для РВД из нержавейки используют в пищевой промышленности и морском оборудовании, где недопустима коррозия. Они дороже стальных, но обеспечивают длительный срок службы.

Латунь — штуцер для РВД из латуни подходит для пневматики и водоснабжения. Не используется в высоконагруженной гидравлике.

На что обратить внимание

• Рабочее давление штуцера для РВД переходного — не ниже давления системы.
• Испытательное давление (burst pressure) по стандарту в 4 раза превышает рабочее.
• Внутренний диаметр переходного штуцера для РВД не должен ограничивать поток.

Подбор в четыре шага.

1. Шаг 1. Определите резьбу оборудования. Уточните тип, диаметр и шаг резьбы на насосе, цилиндре или распределителе.
2. Шаг 2. Определите параметры рукава. Внутренний диаметр РВД (6, 10, 12, 16, 19, 25 мм) и стандарт концевой арматуры.
3. Шаг 3. Выберите конфигурацию — прямой, угловой или тройниковый переходной штуцер для РВД.
4. Шаг 4. Проверьте уплотнение. ORFS требует целого резинового кольца. Метрические и BSP-штуцеры для РВД уплотняются шайбой. Конусные JIC — самим конусом.

• Перепутали стандарт. BSP и метрика похожи, но несовместимы. Всегда проверяйте шаг резьбы перед монтажом штуцера РВД переходного.
• Занизили давление. Штуцер переходной для РВД с номиналом 200 бар в 350-барной системе — путь к аварии.
• Не заменили кольцо ORFS. Кольцо одноразовое: после демонтажа штуцера для РВД его меняют.
• Перетянули резьбу. Это деформирует конус и нарушает герметичность штуцера для РВД.
• Использовали ФУМ-ленту на конусах JIC. Она мешает уплотнению переходного штуцера РВД.

Переходной штуцер для РВД позволяет соединять рукава и оборудование с разными резьбовыми стандартами. Правильный выбор штуцера для РВД переходного требует знания стандарта резьбы с обеих сторон, рабочего давления и материала. Самые распространённые стандарты — метрика, BSP, JIC, ORFS, NPT. Не смешивайте несовместимые резьбы, меняйте уплотнительные кольца и соблюдайте момент затяжки — тогда штуцер для РВД переходной прослужит весь ресурс рукава без протечек.
