Шланг РВД: характеристики, виды и подбор для гидравлики

Содержание

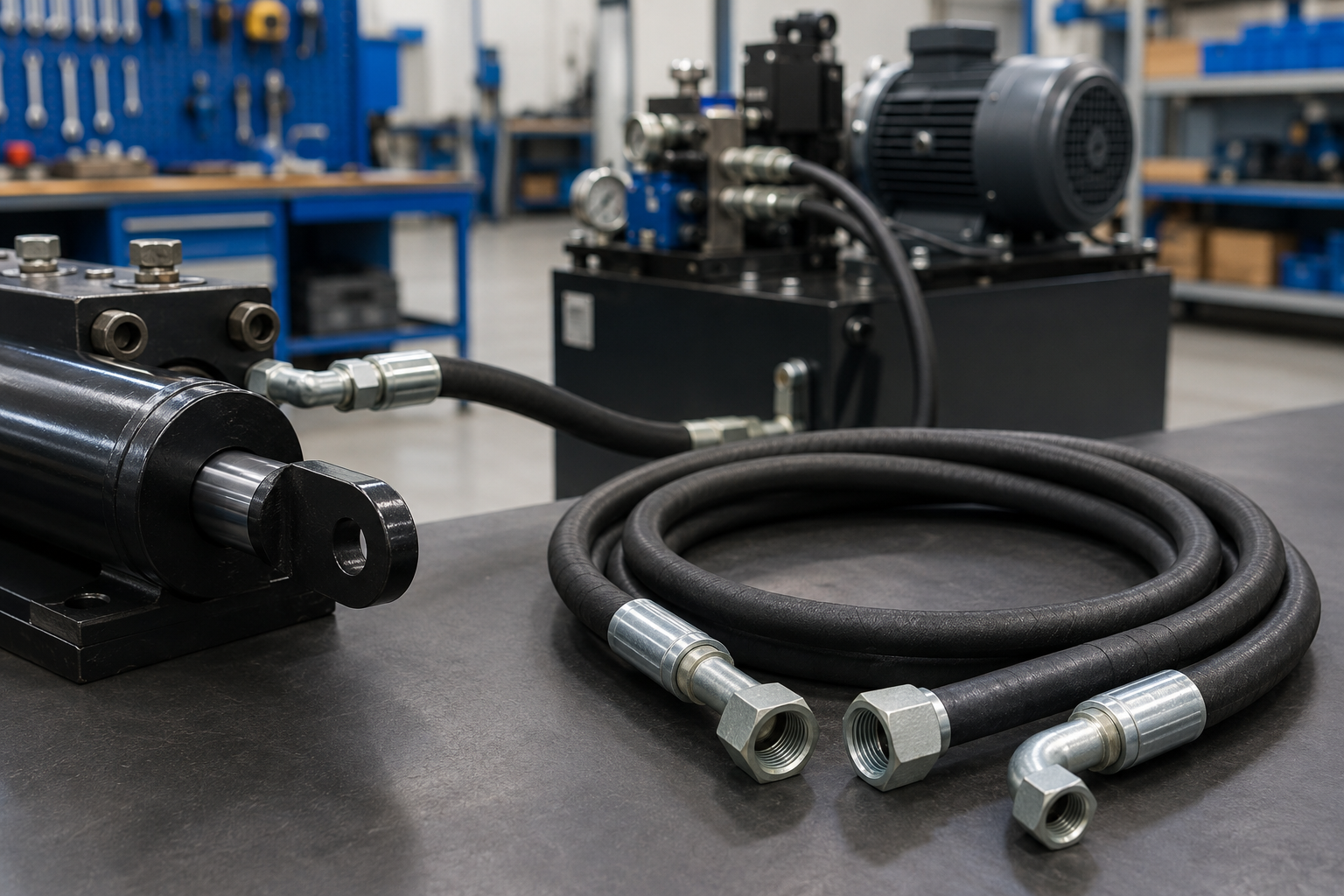

Шланг РВД — армированный гибкий трубопровод, предназначенный для передачи масла и других совместимых рабочих жидкостей под высоким давлением. Такие шланги используют в гидросистемах экскаваторов, погрузчиков, тракторов, промышленных станков и подъёмного оборудования. Они позволяют соединять подвижные механизмы и компенсировать вибрации.

Надёжность гидравлического шланга зависит от правильного выбора рабочего давления, диаметра, конструкции армирования и фитингов. Если требуется заменить повреждённую магистраль, в «РВД-Техцентре» можно заказать изготовление шланга РВД по образцу или техническим параметрам оборудования.

Устройство шланга РВД

Гидравлический шланг высокого давления имеет многослойную конструкцию, рассчитанную на работу под значительными механическими нагрузками. В отличие от обычного резинового шланга, РВД оснащён армированием, препятствующим разрушению при повышении давления.

Основные элементы конструкции:

  • Внутренний слой. Обеспечивает герметичность и контактирует с гидравлической жидкостью. Его материал должен быть совместим с рабочей средой.
  • Армирующий слой. Металлическая оплётка или спиральная навивка воспринимает нагрузку от внутреннего давления.
  • Наружная оболочка. Защищает шланг от истирания, влаги, загрязнений и механических повреждений.

На концах готового РВД устанавливают соединительные фитинги. Их конструкция и качество закрепления влияют на герметичность всей гидравлической магистрали.

Основные виды гидравлических шлангов

Шланги РВД различаются количеством армирующих слоёв, способом их укладки, гибкостью и допустимой нагрузкой. Для промышленной гидравлики распространены несколько основных исполнений.

Оплёточные шланги РВД

Рукава EN 853 1SN и 2SN имеют одну или две металлические оплётки. Их применяют в гидравлических системах строительной, сельскохозяйственной и промышленной техники.

Шланги EN 857 1SC и 2SC отличаются компактной конструкцией. Они подходят для оборудования с ограниченным пространством, если соответствуют требованиям по давлению и радиусу изгиба.

Навивочные рукава высокого давления

Шланги EN 856 4SP и 4SH оснащаются несколькими спиральными слоями стальной проволоки. Их используют в гидросистемах с высокими нагрузками, в том числе на тяжёлой спецтехнике.

При подборе нельзя ориентироваться только на количество оплёток или спиралей. Рабочие характеристики зависят от диаметра, конструкции и технических данных производителя.

Рабочее давление и другие характеристики

Основные параметры гидравлического шланга определяют его совместимость с оборудованием и условиями эксплуатации.

  • Рабочее давление. Максимальное давление, допустимое при эксплуатации в предусмотренных производителем условиях.
  • Внутренний диаметр DN. Определяет проходное сечение, скорость потока жидкости и гидравлические потери.
  • Температурный диапазон. Зависит от материала внутреннего слоя и используемой рабочей жидкости.
  • Минимальный радиус изгиба. Показывает допустимую кривизну шланга без чрезмерной нагрузки на конструкцию.
  • Импульсная стойкость. Характеризует способность рукава выдерживать предусмотренные испытания циклическим давлением.

Например, два шланга одинакового диаметра DN10 могут иметь разные рабочие давления. Поэтому замена одного изделия другим только по размеру не гарантирует безопасной эксплуатации.

Также важно различать рабочее, испытательное и разрывное давление. Последнее характеризует прочностные возможности изделия, но не является допустимым режимом эксплуатации.

Маркировка шлангов РВД

Маркировка на наружной оболочке помогает определить тип армирования, размер и технические характеристики шланга. Наименование производителя, стандарт и рабочее давление необходимо учитывать при выборе замены.

Например, обозначение EN 853 2SN DN10 означает следующее:

  • EN 853 — стандарт для соответствующего типа гидравлических рукавов.
  • 2SN — конструкция с двумя металлическими оплётками.
  • DN10 — номинальный внутренний диаметр 10 мм.

Дополнительно на оболочке могут указываться рабочее давление в барах или мегапаскалях, дата изготовления и другая информация. Если маркировка повреждена, характеристики уточняют по документации гидравлического оборудования.

Как подобрать шланг под гидросистему

Подбор гидравлического шланга начинают с определения условий его эксплуатации. Даже качественный РВД быстро выйдет из строя, если не соответствует нагрузкам оборудования.

  1. Определите давление. Проверьте максимальные рабочие нагрузки гидросистемы и требования производителя техники.
  2. Выберите внутренний диаметр. Его подбирают по расходу жидкости и допустимым потерям давления.
  3. Уточните рабочую среду. Материал внутренней трубки должен быть совместим с маслом или другой жидкостью.
  4. Проверьте температуру. Учитывайте нагрев жидкости и расположенных рядом механизмов.
  5. Рассчитайте длину. Рукав должен обеспечивать движение узлов без натяжения, перекручивания и чрезмерных изгибов.
  6. Подберите соединения. Фитинги должны соответствовать стандарту подключения оборудования и конструкции шланга.

При изготовлении РВД по старому образцу желательно сохранить его маркировку и конфигурацию наконечников. Если рукав ранее был установлен неправильно, размеры и расположение соединений необходимо уточнить.

Фитинги и обжим РВД

Для подключения гидравлического шланга используют прямые, угловые, резьбовые и фланцевые фитинги. Распространены соединения BSP, JIC, ORFS и DKOL/DKOS. Они различаются геометрией резьбы и уплотнительных поверхностей.

При изготовлении готового РВД фитинг закрепляют с помощью металлической обжимной муфты на специализированном прессе. Совместимость штуцера, муфты и рукава должна соответствовать технической документации производителя.

После обжима проверяют положение фитингов, конечный диаметр муфты и состояние шланга. При необходимости выполняют предусмотренные испытания на герметичность.

Нельзя соединять рукава высокого давления случайными переходниками или использовать обычные сантехнические хомуты вместо профессиональной обжимной арматуры.

Признаки износа и замена

Гидравлические шланги подвергаются постоянному воздействию давления, вибраций, температуры и механических нагрузок. Для предотвращения аварийных отказов важно регулярно осматривать магистрали.

Основные признаки опасного износа:

  • Вздутия и расслоение стенки рукава.
  • Глубокие трещины и повреждение армирования.
  • Подтёки масла возле фитингов и обжимных муфт.
  • Сильное истирание наружной оболочки.
  • Коррозия, деформация или смещение наконечников.

При обнаружении повреждений оборудование следует безопасно остановить и оценить необходимость замены магистрали. Рукав с вздутием или разрушенным армированием нельзя восстанавливать клеем, изолентой или неподходящими хомутами.

Важно: запрещено проверять утечки гидравлической жидкости руками. Струя под высоким давлением способна проникнуть под кожу и вызвать тяжёлую травму.

Итоги

Шланг РВД обеспечивает гибкую передачу рабочей жидкости между элементами гидравлической системы. Его надёжность зависит от конструкции армирования, рабочего давления, диаметра DN, температурного режима и совместимости соединительных элементов.

При подборе необходимо учитывать не только маркировку старого изделия, но и реальные условия эксплуатации оборудования. Повреждённый или неправильно подобранный рукав требует замены на совместимую сборку.

Для подбора нового гидравлического шланга, замены повреждённой магистрали или установки соединительной арматуры ознакомьтесь с услугами «РВД-Техцентра» по изготовлению и ремонту РВД. Специалисты помогут подобрать решение для спецтехники и промышленного оборудования.
