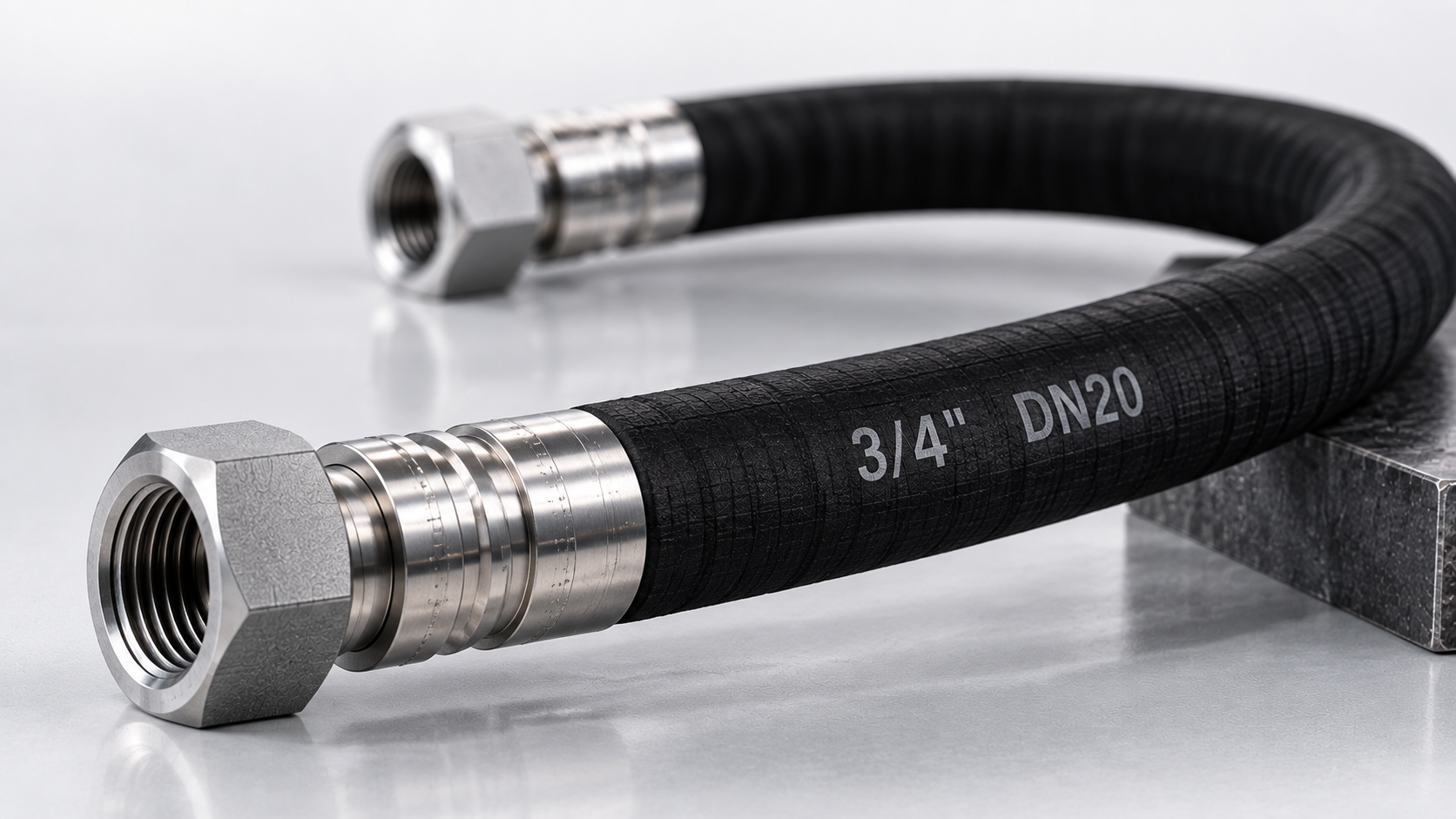

РВД 3SK — гидравлический рукав с тремя слоями металлической оплётки, предназначенный для передачи рабочей жидкости под высоким давлением. Такие рукава применяют в гидросистемах спецтехники и промышленного оборудования, где необходима устойчивая к нагрузкам гибкая магистраль.

Трёхоплёточный РВД отличается от стандартных рукавов 1SN и 2SN конструкцией армирования. Однако количество оплёток не заменяет проверку рабочих характеристик: давление, температура и радиус изгиба определяются техническими данными конкретного изделия.

Если требуется изготовить рукав для гидравлического оборудования, специалисты «РВД-Техцентра» помогут подобрать и изготовить РВД по образцу или техническим параметрам системы.

Трёхоплёточный рукав высокого давления представляет собой многослойный гибкий трубопровод. Его конструкция включает внутреннюю трубку, три слоя стальной проволочной оплётки и наружную защитную оболочку.

• Внутренний слой. Обеспечивает контакт с гидравлическим маслом или другой совместимой рабочей жидкостью.
• Три металлические оплётки. Воспринимают нагрузки от внутреннего давления и ограничивают расширение рукава.
• Наружное покрытие. Защищает армирование от истирания, влаги и механических повреждений.

Оплёточная конструкция обеспечивает сочетание прочности и гибкости. При этом фактическая устойчивость к давлению зависит от диаметра рукава, материала проволоки и технологии изготовления.

При выборе рукава с тремя оплётками необходимо учитывать параметры, указанные в документации производителя. Для разных диаметров и исполнений характеристики могут существенно отличаться.

Основные показатели:

• Внутренний диаметр DN. Определяет проходное сечение и пропускную способность гидравлической магистрали.
• Рабочее давление. Максимальная допустимая нагрузка при эксплуатации в установленных условиях.
• Температурный диапазон. Зависит от материала внутренней трубки и рабочей жидкости.
• Минимальный радиус изгиба. Определяет допустимую кривизну рукава при монтаже.
• Импульсная стойкость. Характеризует способность конструкции выдерживать предусмотренные испытания циклическим давлением.

Рабочее давление нельзя путать с испытательным или разрывным. Для безопасной эксплуатации необходимо ориентироваться именно на допустимое рабочее значение готовой сборки, включая характеристики фитингов.

Основное различие между рукавами заключается в конструкции армирования. Дополнительные слои позволяют создавать изделия для более высоких нагрузок, но не означают, что любой 3SK автоматически лучше других типов РВД.

При сравнении учитывают не только давление, но и допустимый радиус изгиба, массу, наружный диаметр и условия монтажа. Окончательный выбор выполняют по техническим характеристикам конкретных рукавов.

Рукава с тремя слоями армирования могут использоваться в гидравлических системах, для которых производителем предусмотрены соответствующие рабочие характеристики.

Основные области применения:

• Строительная техника. Гидравлические магистрали экскаваторов, погрузчиков и другой спецтехники.
• Промышленное оборудование. Гидравлические прессы, станки и производственные механизмы.
• Сельскохозяйственные машины. Гидросистемы тракторов и навесных агрегатов.
• Подъёмные механизмы. Оборудование с гидравлическими приводами и значительными рабочими нагрузками.

Применимость конкретного рукава 3SK определяется не названием типа, а соответствием его паспортных характеристик требованиям оборудования.

Подбор трёхоплёточного рукава начинают с определения характеристик гидравлической системы. Недостаточно ориентироваться только на количество армирующих слоёв или диаметр старого шланга.

1. Определите рабочее давление. Проверьте соответствие рукава максимальным нагрузкам гидросистемы.
2. Уточните диаметр DN. Выберите проходное сечение с учётом расхода жидкости и допустимых потерь давления.
3. Проверьте совместимость материалов. Внутренняя трубка должна подходить для используемой рабочей жидкости.
4. Учтите температуру. Проверьте допустимый диапазон для конкретного изделия.
5. Определите длину. Предусмотрите движение механизмов без натяжения и перекручивания рукава.
6. Подберите фитинги. Соединительная арматура должна быть совместима с конструкцией рукава и гидравлическим оборудованием.

Если повреждённый рукав имеет маркировку 3SK, при замене необходимо сохранить требуемые рабочие характеристики. Использовать другой тип РВД допускается только после проверки его технической совместимости с системой.

Для изготовления готовой сборки на концах рукава устанавливают штуцеры и обжимные муфты. Арматуру подбирают по технической документации производителя, поскольку фитинги для разных типов армирования не всегда взаимозаменяемы.

Обжим выполняют на специализированном прессе. Конечный диаметр муфты устанавливают по таблицам для конкретной комбинации рукава и фитинга.

После опрессовки проверяют:

• Соответствие диаметра обжима заданному значению.
• Правильность посадки и ориентации фитингов.
• Отсутствие повреждений наружной оболочки.
• Чистоту внутреннего канала.
• Герметичность по предусмотренной методике контроля.

При монтаже важно соблюдать минимальный радиус изгиба и исключать контакт рукава с острыми кромками. Перекручивание создаёт дополнительную нагрузку на армирование и сокращает срок службы изделия.

Рукав высокого давления необходимо регулярно осматривать, особенно в местах изгибов, возле фитингов и в зонах возможного истирания.

Опасные признаки износа:

• Вздутия и расслоение стенки рукава.
• Трещины с повреждением наружной оболочки.
• Оголение или разрушение металлической оплётки.
• Протечки возле обжимных соединений.
• Деформация или коррозия фитингов.

При обнаружении таких повреждений оборудование необходимо безопасно остановить и оценить необходимость замены. Рукав с разрушенным армированием нельзя восстанавливать клеем, хомутами или изолентой.

Важно: проверять утечки гидравлической жидкости руками запрещено. Струя под высоким давлением может проникнуть под кожу и вызвать тяжёлую травму.

РВД 3SK — гидравлический рукав с тремя слоями металлической оплётки. Его конструкция применяется там, где необходимы определённые характеристики прочности, гибкости и устойчивости к рабочим нагрузкам.

Для правильного выбора необходимо учитывать диаметр DN, рабочее давление, температуру, радиус изгиба и совместимость фитингов. При повреждении армирования или потере герметичности требуется профессиональная диагностика и замена неисправного изделия.

Если необходимо изготовить новый рукав для спецтехники или промышленного оборудования, ознакомьтесь с услугами «РВД-Техцентра» по изготовлению и ремонту РВД. Подбор выполняется с учётом параметров конкретной гидросистемы.
