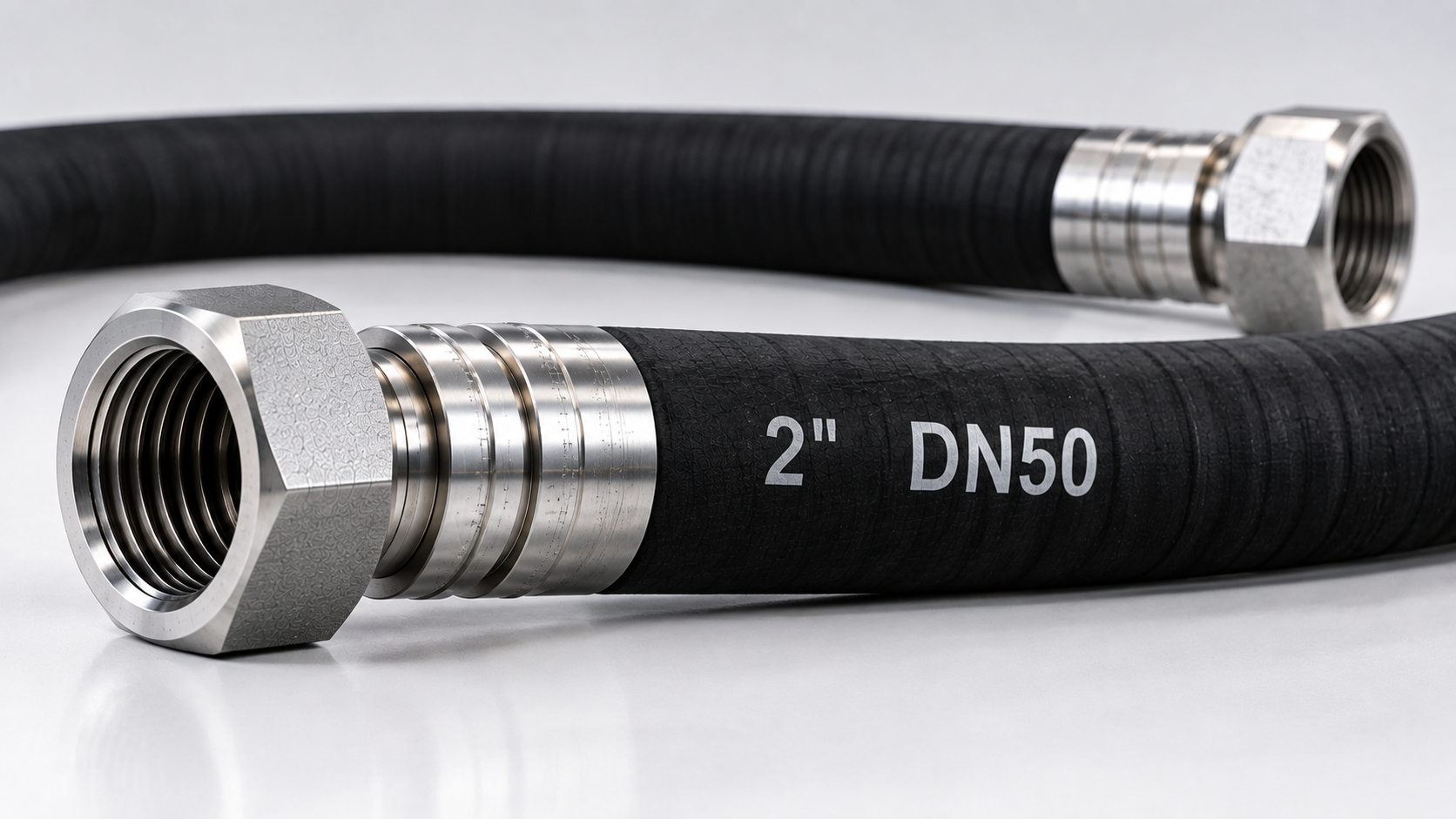

РВД 2 дюйма — крупноразмерный рукав высокого давления с номинальным внутренним диаметром около 51 мм (DN50). Его используют в гидравлических магистралях, где требуется пропускать значительный объём рабочей жидкости без чрезмерных потерь давления. Но большой диаметр не означает высокую прочность сам по себе: допустимая нагрузка зависит от конструкции армирования, серии и конкретного производителя.

При замене изношенной магистрали важно подобрать не только сам шланг, но и совместимые соединения. В «РВД-Техцентре» можно заказать изготовление РВД по образцу или параметрам оборудования с подбором арматуры и профессиональным обжимом.

Обозначение «2 дюйма» относится к номинальному внутреннему проходу шланга: 2 × 25,4 = 50,8 мм. В каталогах такой размер обычно указывают как DN50 или dash -32. Фактический внутренний диаметр имеет допуски, заданные стандартом и документацией производителя. Наружный диаметр значительно больше из-за резиновых слоёв и армирования.

Гидравлический РВД включает внутреннюю трубку, силовой каркас и наружную оболочку. Внутренний слой должен быть совместим с рабочей жидкостью, каркас воспринимает давление, а покрытие защищает шланг от истирания, влаги и загрязнений.

Для крупного диаметра встречаются разные конструкции:

• Двухоплёточные рукава 2SN. Армируются двумя слоями стальной проволоки и применяются в магистралях, соответствующих их паспортному рабочему давлению.
• Спиральные рукава 4SP и 4SH. Рассчитаны на иные диапазоны нагрузок; конструкция со спиральным армированием и допустимые размеры зависят от серии.
• Специальные исполнения. В отдельных гидросистемах используют рукава серий R12, R13 или других типов, рассчитанных на определённые импульсные и температурные условия.

У РВД большого диаметра давление и пропускная способность — разные характеристики. Увеличенное проходное сечение помогает передавать большой расход масла, но допустимое давление определяется армированием и конструкцией стенки. Например, в отдельных каталогах рукав 2SN размером 2 дюйма рассчитан на 80 бар, а 4SP DN50 — на 165 бар. Это примеры конкретных изделий, а не универсальные значения для всех марок.

При выборе оценивают следующие параметры:

• Рабочее давление. Должно соответствовать расчётным условиям системы; испытательное и разрывное давление не используют как допустимое рабочее.
• Расход жидкости. При слишком малом проходе возрастают скорость потока, гидравлические потери и нагрев масла.
• Минимальный радиус изгиба. Для крупного рукава он может быть значительным: размещение в тесном отсеке нужно проверить заранее.
• Температура. Учитывают нагрев рабочей среды и окружающих деталей, а также совместимость резиновых слоёв с жидкостью.
• Импульсные нагрузки. Частые скачки давления требуют соответствующей стойкости рукава и соединительной арматуры.

Крупный рукав DN50 используют в гидравлических системах с большим расходом жидкости: на отдельных магистралях экскаваторов, погрузчиков, буровых установок, промышленных прессов и гидростанций. Он может применяться на напорной или обратной линии, если параметры выбранного изделия соответствуют режиму работы.

Важно различать напорные, сливные и всасывающие участки. Не каждый стандартный РВД пригоден для вакуума: на всасывании может потребоваться специальная конструкция, устойчивая к схлопыванию. Поэтому двухдюймовый размер сам по себе не делает шланг универсальным для любого участка гидросистемы.

Перед заказом необходимо установить условия работы и размеры готовой сборки. Замена по принципу «такой же толщины» создаёт риск несовместимости.

1. Проверьте маркировку. Уточните изготовителя, серию, номинальный размер, допустимое давление и температурный диапазон.
2. Определите параметры гидросистемы. Нужны рабочее давление, характер пульсаций, расход и тип гидравлического масла.
3. Измерьте длину сборки. Ориентируйтесь на длину между заданными точками фитингов; способ измерения зависит от их конструкции.
4. Уточните монтажную геометрию. Проверьте радиус изгиба, места креплений, подвижность узлов и отсутствие натяжения.
5. Идентифицируйте соединения. Запишите резьбу, форму уплотнения, угол наконечников или тип фланцев.
6. Проверьте совместимость арматуры. Штуцер и муфта должны подходить к выбранной серии рукава и методу обжима.

На концах рукавов DN50 устанавливают соединения, предусмотренные оборудованием: резьбовые наконечники, фланцы и другие совместимые типы арматуры. В тяжёлой гидравлике встречаются фланцевые исполнения, но их размер, серия и геометрия уплотнения должны совпадать с ответной частью.

При сборке рукав отрезают до требуемой длины, очищают внутренний канал, устанавливают штуцеры и муфты, затем обжимают соединения на специализированном прессе. Конечный диаметр обжима берут из данных производителя для конкретной пары «рукав — фитинг». Произвольно заменять муфту или повторно обжимать повреждённое соединение недопустимо.

Основные признаки опасного состояния — вздутия, трещины с оголением армирования, подтёки возле обжимных муфт, коррозия или смещение фитингов. Крупный рукав также нужно осматривать в местах контакта с опорами и подвижными элементами.

При таких дефектах оборудование останавливают, исключают случайный запуск и сбрасывают давление по инструкции. Проверять течь рукой нельзя: струя гидравлической жидкости под высоким давлением способна проникнуть под кожу и причинить тяжёлую травму. Повреждённый силовой каркас не восстанавливают клеем, хомутами или изолентой.

РВД 2 дюйма (DN50) выбирают для магистралей, которым требуется большое проходное сечение. При подборе необходимо проверить серию армирования, рабочее давление, расход, радиус изгиба, температуру и тип соединений. Изделия одного диаметра могут существенно различаться по допустимым нагрузкам.
