Рукав РВД: надёжный элемент гидросистемы, о котором нельзя забывать

Содержание

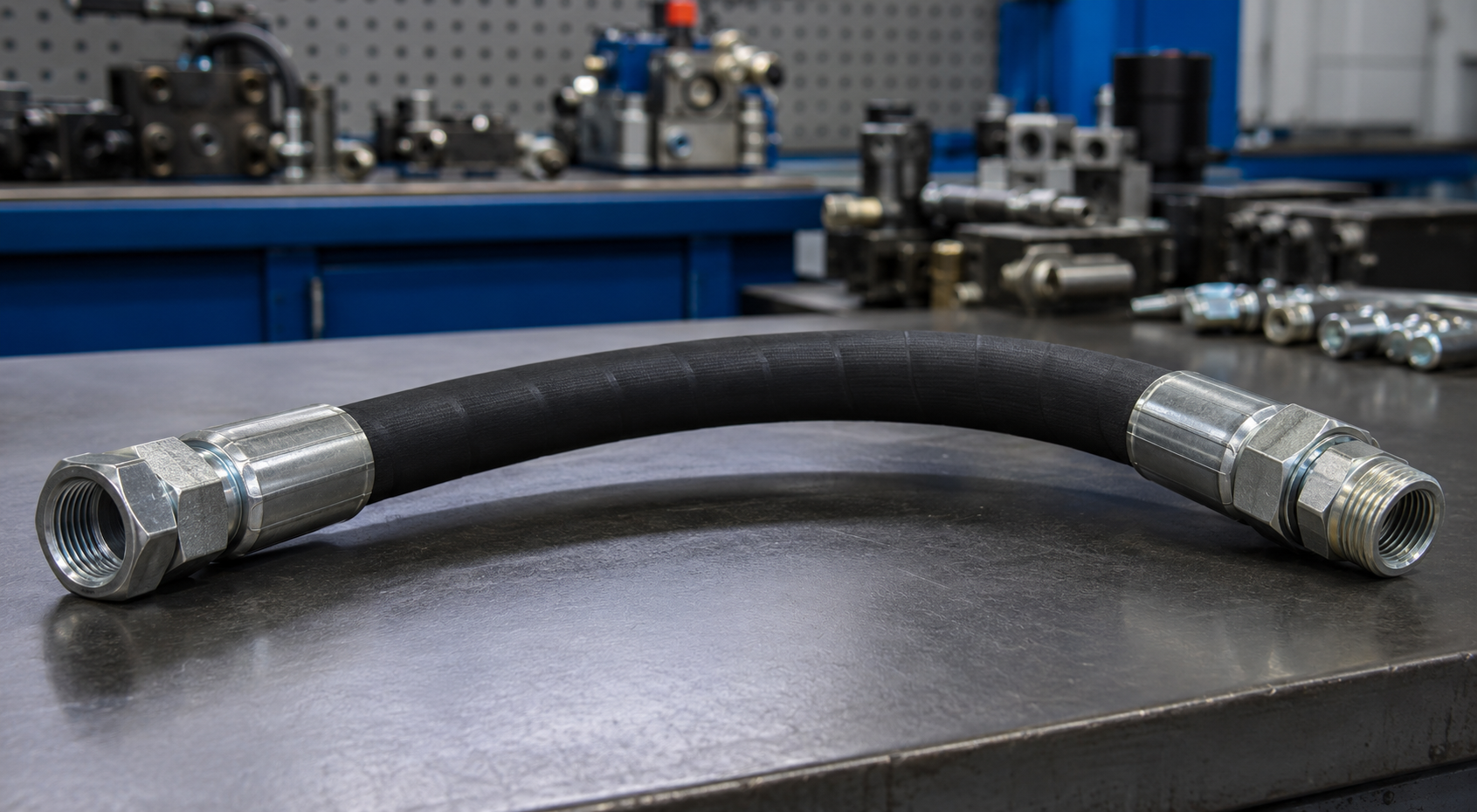

Рукав РВД — гибкий армированный трубопровод, предназначенный для передачи рабочей жидкости под высоким давлением. Рукава высокого давления применяют в гидросистемах экскаваторов, погрузчиков, тракторов, промышленных станков и другого оборудования, где требуется надёжное соединение подвижных узлов.

Правильный выбор рукава влияет на герметичность гидросистемы, срок службы оборудования и безопасность эксплуатации. Если необходимо заменить повреждённую магистраль, в «РВД-Техцентре» можно заказать изготовление РВД по образцу или техническим параметрам оборудования.

Устройство рукава РВД

Гидравлический рукав имеет многослойную конструкцию, рассчитанную на работу под давлением, воздействием вибраций и перемещениями механизмов.

Основные элементы рукава высокого давления:

  • Внутренний слой. Изготавливается из материала, совместимого с гидравлическим маслом или другой рабочей жидкостью.
  • Армирование. Металлическая оплётка или спиральная навивка воспринимает нагрузку от внутреннего давления.
  • Наружная оболочка. Защищает рукав от истирания, влаги и механических повреждений.

Для подключения к оборудованию на концах рукава устанавливают фитинги. Готовая сборка должна соответствовать рабочему давлению, температуре и условиям эксплуатации гидросистемы.

Виды рукавов высокого давления

Рукава РВД различаются конструкцией армирования, гибкостью и допустимым давлением. Наиболее распространены оплёточные и навивочные исполнения.

Оплёточные рукава

Рукава EN 853 1SN и 2SN имеют одну или две металлические оплётки. Их используют в гидросистемах строительной, сельскохозяйственной и промышленной техники.

Компактные рукава EN 857 1SC и 2SC отличаются меньшими габаритами по сравнению с соответствующими стандартными конструкциями и подходят для ограниченного монтажного пространства.

Навивочные рукава

Рукава EN 856 4SP и 4SH оснащаются несколькими спиральными слоями стальной проволоки. Они предназначены для гидравлических систем с высокими нагрузками, включая тяжёлую спецтехнику и промышленное оборудование.

Количество армирующих слоёв не позволяет самостоятельно определить рабочее давление. Его необходимо проверять по маркировке и техническому паспорту конкретного изделия.

Маркировка и стандарты РВД

Маркировка помогает определить тип рукава, его размер и допустимые условия эксплуатации. На оболочке обычно указывают производителя, стандарт, номинальный диаметр и рабочее давление.

Пример обозначения: EN 853 2SN DN12 WP 275 bar.

  • EN 853 — стандарт, определяющий требования к конструкции рукава.
  • 2SN — исполнение с двумя металлическими оплётками.
  • DN12 — номинальный внутренний диаметр 12 мм.
  • WP 275 bar — рабочее давление 275 бар для изделия с такой маркировкой.

Это пример расшифровки, а не универсальная характеристика всех рукавов 2SN. Допустимое давление зависит от конкретного диаметра и исполнения.

Рабочее давление нельзя путать с испытательным или разрывным. Запас прочности предназначен для обеспечения безопасности конструкции, а не для регулярной эксплуатации с превышением паспортных параметров.

Как правильно подобрать рукав

Подбор рукава высокого давления начинается с определения характеристик гидравлической системы. Недостаточно знать только диаметр или длину старого шланга.

Основные критерии выбора:

  1. Рабочее давление. Рукав должен выдерживать нагрузки, предусмотренные производителем оборудования.
  2. Внутренний диаметр DN. Подбирается по расходу жидкости и допустимым потерям давления.
  3. Температура. Учитывают нагрев рабочей жидкости и окружающих компонентов.
  4. Рабочая среда. Материал внутреннего слоя должен быть совместим с используемым маслом или другой жидкостью.
  5. Радиус изгиба. Должен соответствовать требованиям производителя рукава.
  6. Тип соединения. Подбирают фитинги с подходящей резьбой, уплотнением и конфигурацией.

Например, рукав DN12 может подходить по диаметру, но не соответствовать требованиям по давлению или допустимому изгибу. Поэтому замена только по внешнему сходству создаёт риск преждевременной неисправности.

Фитинги и обжим рукавов

Для подключения РВД к гидравлическому оборудованию используют прямые, угловые, резьбовые и фланцевые фитинги. Распространены стандарты BSP, JIC, ORFS и DKOL/DKOS.

При изготовлении готового рукава фитинг закрепляют с помощью обжимной муфты на специальном прессе. Для каждой совместимой комбинации рукава, штуцера и муфты производитель устанавливает параметры опрессовки.

Недостаточный обжим может привести к вырыву фитинга, а чрезмерный — повредить армирование. После сборки контролируют диаметр обжатой муфты, расположение фитингов и герметичность по установленной методике.

Где применяются рукава РВД

Рукава высокого давления используют в оборудовании, где гидравлическая жидкость передаёт усилие исполнительным механизмам.

  • Строительная техника. Экскаваторы, погрузчики, бульдозеры и автокраны.
  • Сельскохозяйственные машины. Тракторы, комбайны и навесное оборудование.
  • Промышленность. Гидравлические прессы, станки и производственные линии.
  • Коммерческий транспорт. Гидроборты, подъёмные механизмы и вспомогательные гидросистемы.

Для каждого типа оборудования важно учитывать характер нагрузки. Рукав, работающий с постоянным давлением, и магистраль с частыми импульсами могут предъявлять разные требования к конструкции и условиям монтажа.

Признаки износа и правила эксплуатации

Даже качественный гидравлический рукав постепенно изнашивается под воздействием давления, температуры, вибраций и внешних нагрузок.

Признаки, при которых требуется остановить оборудование и проверить состояние магистрали:

  • Вздутия и расслоение стенки рукава.
  • Глубокие трещины и оголение металлического армирования.
  • Подтёки возле фитингов и обжимных муфт.
  • Повреждения наружной оболочки вследствие истирания.
  • Коррозия или деформация соединительных элементов.

Чтобы продлить срок службы РВД, необходимо соблюдать минимальный радиус изгиба, исключать перекручивание, защищать рукав от острых кромок и не превышать рабочие параметры.

Важно: запрещено искать утечки гидравлической жидкости руками. Струя под высоким давлением способна проникнуть под кожу и вызвать тяжёлую травму.

Итоги

Рукав РВД — ответственный элемент гидравлической системы, обеспечивающий гибкую передачу жидкости под давлением. При выборе необходимо учитывать тип армирования, диаметр DN, рабочее давление, температуру, маркировку и совместимость фитингов.

Если рукав повреждён или его характеристики не соответствуют условиям эксплуатации, необходима профессиональная диагностика и подбор замены. Для восстановления гидравлической магистрали ознакомьтесь с услугами «РВД-Техцентра» по изготовлению и ремонту РВД для спецтехники и промышленного оборудования.
