Обжимные фитинги — соединительные элементы, предназначенные для закрепления рукавов высокого давления (РВД) на гидравлическом оборудовании. Они обеспечивают герметичное подключение шлангов к насосам, гидроцилиндрам, распределителям и другим узлам гидросистемы.

Надёжность обжимного соединения зависит от конструкции фитинга, совместимости с рукавом и правильности опрессовки. Ошибка при подборе штуцера или муфты может привести к утечке гидравлического масла, повреждению соединения и простою техники.

В гидравлических рукавах обжимное соединение обычно формируют два элемента: штуцер и металлическая муфта. При сборке штуцер устанавливают внутрь рукава, а муфту обжимают снаружи специальным прессом.

Основные элементы конструкции:

• Штуцер (ниппель). Внутренняя часть фитинга, обеспечивающая проход рабочей жидкости и соединение с рукавом.
• Обжимная муфта. Металлическая гильза, которая после деформации удерживает штуцер на рукаве.
• Присоединительная часть. Резьбовой, фланцевый или другой элемент для подключения к оборудованию.
• Уплотнение. Конусная поверхность, кольцо или другая предусмотренная конструкцией система герметизации.

После правильной опрессовки образуется неразъёмное соединение. Муфту и штуцер нельзя произвольно заменять деталями другой серии: параметры их совместимости определяются производителем арматуры.

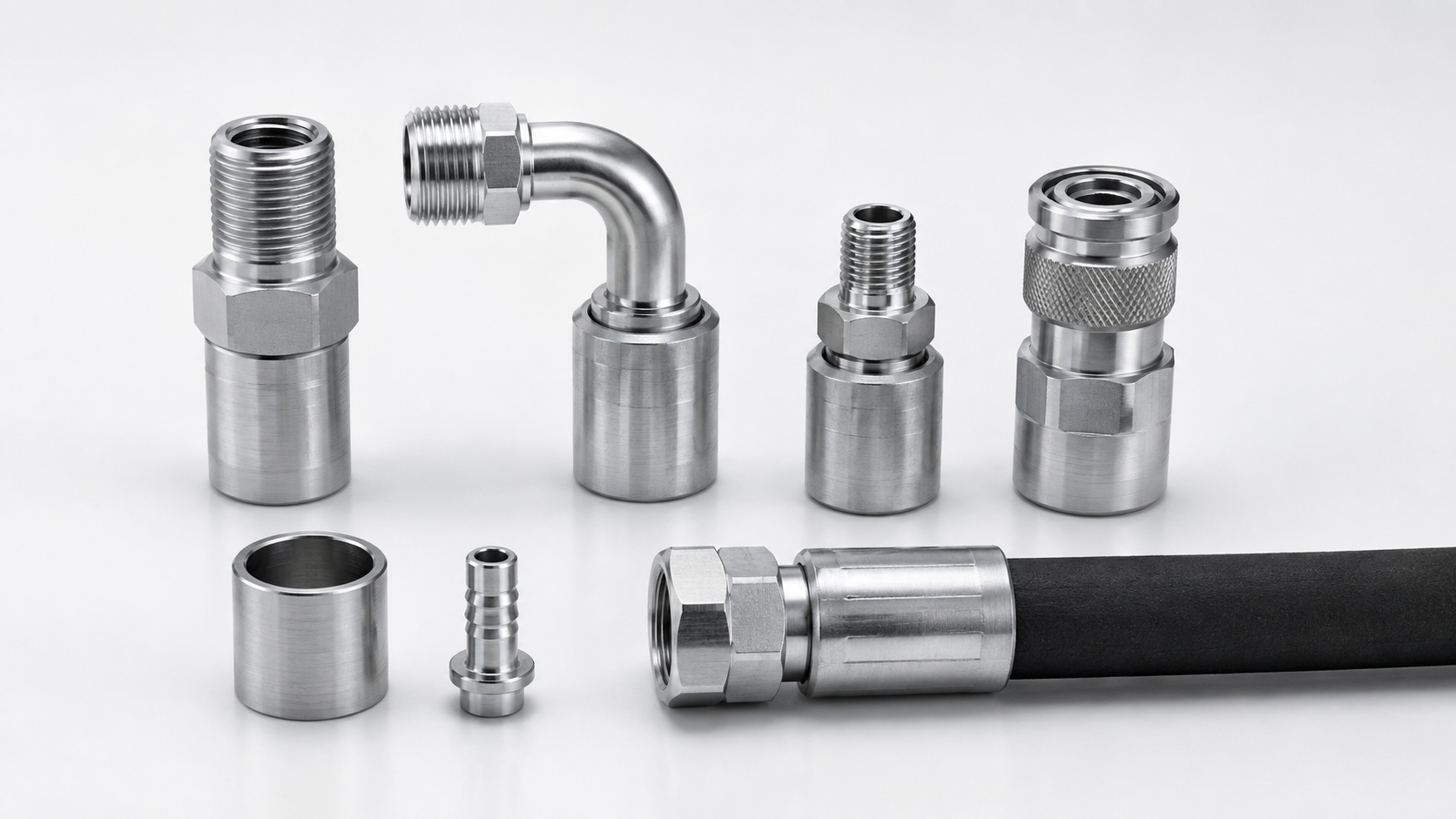

Обжимные фитинги различаются по форме, присоединительному стандарту и назначению. Их выбирают с учётом расположения гидравлической магистрали и конструкции оборудования.

• Прямые фитинги. Используются там, где рукав подключается без изменения направления.
• Угловые фитинги. Имеют исполнение с поворотом, часто на 45° или 90°, и позволяют уменьшить нагрузку на рукав при правильной прокладке.
• Резьбовые фитинги. Подключают РВД к оборудованию через согласованные резьбовые и уплотнительные элементы.
• Фланцевые фитинги. Применяются в гидравлических системах, где предусмотрено фланцевое присоединение.
• Специальные исполнения. Используются в нестандартных соединениях и оборудовании с особыми требованиями к монтажу.

Обжимную арматуру также различают по совместимости с типами рукавов: с металлической оплёткой, компактных серий и многоспиральных конструкций. Для них могут требоваться разные муфты и технологии подготовки концов.

При подборе фитингов РВД важно определить тип присоединительной части. Даже при одинаковом диаметре резьбы детали могут отличаться способом уплотнения и быть несовместимыми.

Для соединения разных стандартов применяют специальные переходники. Попытка соединить несовместимые резьбы или уплотнительные поверхности может привести к повреждению деталей и потере герметичности.

Выбор фитинга начинается с определения характеристик рукава и гидравлической системы. Подбор исключительно по наружному диаметру шланга или визуальному сходству соединений недопустим.

Необходимо учитывать:

• Внутренний диаметр DN. Фитинг должен соответствовать номинальному размеру рукава.
• Конструкцию армирования. Для рукавов 1SN, 2SN, 2SC, 4SP и 4SH применяют совместимые серии арматуры.
• Рабочее давление. Допустимая нагрузка всей сборки определяется характеристиками её компонентов.
• Тип резьбы и уплотнения. Проверяют размер, шаг, геометрию конуса или посадочного места под кольцо.
• Угол подключения. Выбирают конфигурацию без чрезмерного изгиба и перекручивания рукава.
• Рабочую среду. Материал фитинга и уплотнений должен быть совместим с гидравлической жидкостью.

Особое внимание уделяют комплекту «рукав — штуцер — обжимная муфта». Совместимость должна подтверждаться техническими данными изготовителя, а не только совпадением размеров деталей.

Для установки обжимных фитингов используется специализированный пресс — кримпер. Он равномерно деформирует металлическую муфту до диаметра, предусмотренного технологией сборки.

Основные этапы обжима

1. Подготовка рукава. Шланг отрезают до требуемой длины и очищают от загрязнений после резки.
2. Подбор комплектующих. Выбирают совместимые штуцер и муфту согласно типу и размеру РВД.
3. Установка арматуры. Штуцер вводят на необходимую глубину. Зачистку оболочки выполняют только тогда, когда она предусмотрена конструкцией.
4. Опрессовка. Муфту обжимают выбранными матрицами до установленного конечного диаметра.
5. Контроль. Проверяют размеры соединения, состояние рукава и правильность расположения фитингов.

Недостаточный обжим может привести к смещению или вырыву фитинга. Чрезмерное сжатие способно повредить штуцер, внутренний слой или армирование рукава. Поэтому параметры нельзя назначать произвольно.

После установки фитинга проверяют соответствие соединения техническим требованиям. Внешний вид не является единственным критерием надёжности.

Основные параметры контроля:

• Фактический диаметр обжатой муфты.
• Правильность посадки и ориентации фитинга.
• Отсутствие трещин, перекосов и повреждений оболочки.
• Чистота внутреннего канала рукава.
• Герметичность при испытаниях, предусмотренных техническими требованиями.

Если соединение имеет дефекты или не соответствует заданным размерам, его нельзя допускать к эксплуатации без оценки специалиста и устранения несоответствий. Повреждённая обжимная арматура обычно требует замены, а не произвольного повторного сжатия.

При проверке запрещено искать утечки руками: струя гидравлического масла под высоким давлением способна проникнуть под кожу и вызвать тяжёлую травму.

Большинство проблем с обжимными фитингами связано с несовместимостью комплектующих и нарушением технологии установки.

• Использование муфты от неподходящей серии рукава.
• Неправильный выбор резьбы или уплотнения.
• Недостаточная глубина установки штуцера.
• Неверно выбранный диаметр обжима.
• Повреждение армирования при подготовке рукава.
• Монтаж с перекручиванием или чрезмерным изгибом РВД.

Чтобы избежать этих ошибок, необходимо использовать совместимые компоненты, соблюдать инструкции изготовителя и проверять качество готового соединения.

Если требуется подобрать обжимные фитинги и изготовить рукав под параметры оборудования, обратитесь в «РВД-Техцентр» за изготовлением РВД. Специалисты помогут подобрать соединительную арматуру и выполнить профессиональный обжим.

Обжимные фитинги обеспечивают неразъёмное соединение рукава высокого давления с гидравлическим оборудованием. Надёжность сборки зависит от совместимости штуцера, муфты и рукава, а также соблюдения технологии опрессовки.

При подборе учитывают диаметр DN, тип армирования, рабочее давление, стандарт резьбы и способ герметизации. Правильная установка и контроль качества помогают снизить риск утечек и внеплановых простоев техники.
