Гидравлический шланг: устройство, виды и правильный подбор

Содержание

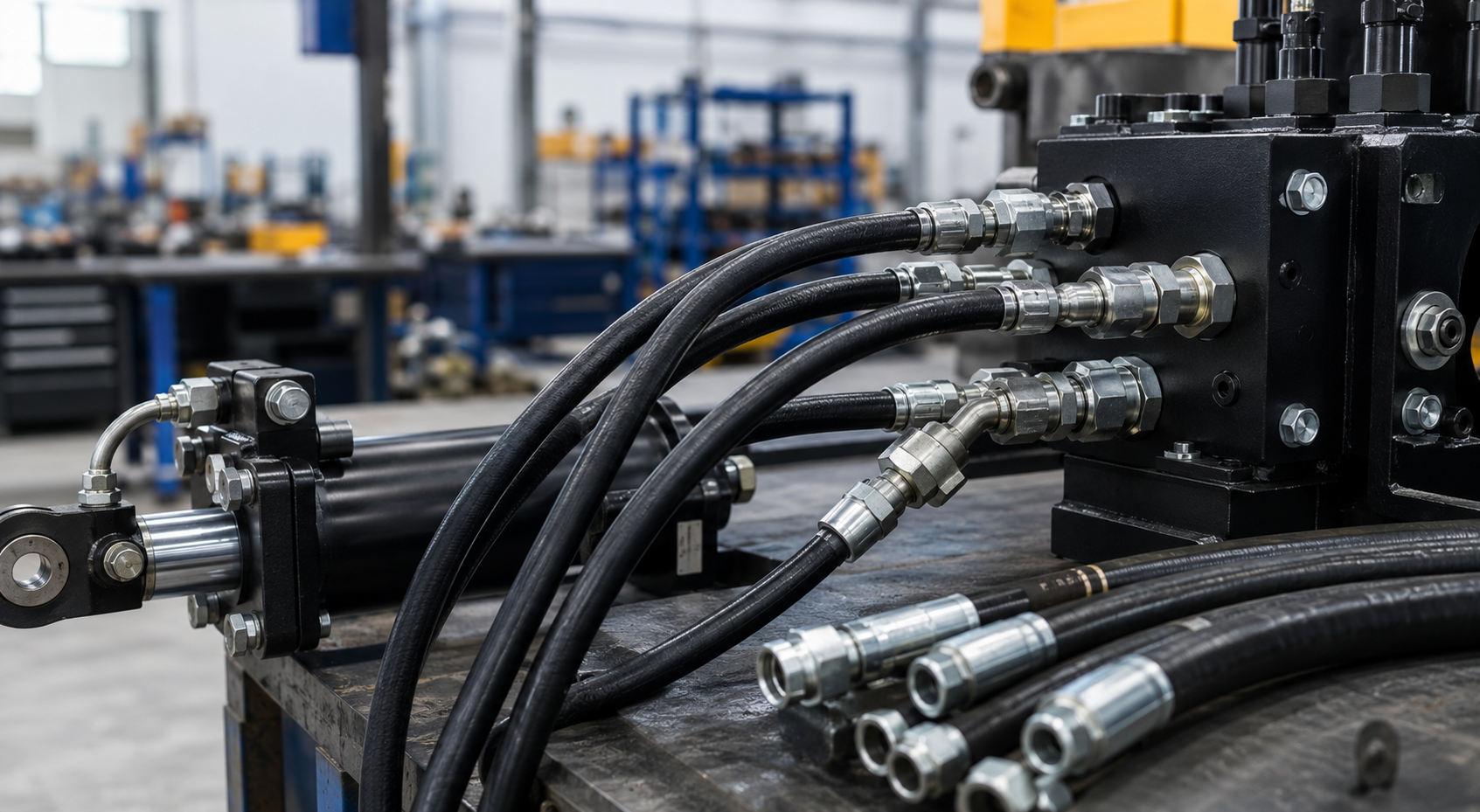

Гидравлический шланг — гибкий армированный рукав, предназначенный для передачи рабочей жидкости между элементами гидросистемы. Его используют в экскаваторах, погрузчиках, сельскохозяйственной технике, гидравлических прессах и промышленном оборудовании. В отличие от жёстких трубопроводов, шланг компенсирует вибрации и перемещения рабочих механизмов.

Надёжность гидравлической магистрали зависит от правильно подобранного диаметра, рабочего давления, материала и соединительной арматуры. Если необходим рукав под конкретное оборудование, в «РВД-Техцентре» можно заказать изготовление РВД по образцу, чертежу или техническим параметрам.

Как устроен гидравлический шланг

Гидравлический рукав представляет собой многослойную конструкцию, рассчитанную на передачу жидкости под давлением. В большинстве резиновых РВД предусмотрены три функциональных слоя:

  • Внутренняя трубка. Контактирует с гидравлическим маслом или другой рабочей жидкостью. Материал должен быть химически совместим со средой.
  • Армирующий слой. Стальная оплётка, спиральная навивка или специальное текстильное армирование, воспринимающее нагрузки от внутреннего давления.
  • Наружная оболочка. Защищает рукав от истирания, влаги, загрязнений и механических воздействий.

На концах гидравлического шланга устанавливают фитинги, обеспечивающие герметичное подключение к насосам, распределителям, гидроцилиндрам и другим компонентам системы.

Основные виды и типы армирования

Гидравлические шланги различаются способом армирования, гибкостью и допустимыми рабочими нагрузками. Выбор конструкции зависит от давления, диаметра и условий эксплуатации.

Рукава с металлической оплёткой

РВД стандартов EN 853 1SN и 2SN имеют одну или две стальные проволочные оплётки. Их применяют в различных гидравлических системах спецтехники и промышленного оборудования.

Рукава EN 857 1SC и 2SC отличаются компактной конструкцией и подходят для монтажа в условиях ограниченного пространства, если их характеристики соответствуют требованиям системы.

Рукава со спиральным армированием

Шланги EN 856 4SP и 4SH имеют несколько спиральных слоёв стальной проволоки. Такие конструкции используются в гидросистемах с высокими нагрузками, например в экскаваторах, буровом и промышленном оборудовании.

При выборе спирального рукава необходимо учитывать его минимальный радиус изгиба. Он может отличаться от характеристик оплёточного шланга того же диаметра.

Термопластичные гидравлические шланги

Термопластичные рукава применяют там, где важны небольшая масса, компактность и специальные требования к рабочей среде. Их конструкция и параметры определяются конкретным стандартом и исполнением, например SAE 100R7 или 100R8.

Технические характеристики

Для правильного подбора необходимо учитывать не только давление, но и параметры потока, температуру, химическую совместимость и условия прокладки магистрали.

  • Рабочее давление. Максимальное допустимое давление при эксплуатации в условиях, предусмотренных производителем. Его нельзя путать с испытательным и разрывным.
  • Внутренний диаметр DN. Определяет проходное сечение и влияет на скорость движения жидкости и потери давления.
  • Минимальный радиус изгиба. Наименьший допустимый радиус, при котором рукав может работать без чрезмерной деформации.
  • Температурный диапазон. Зависит от материалов и совместимости с рабочей жидкостью.
  • Импульсная стойкость. Характеризует способность рукава переносить предусмотренные стандартом циклические изменения давления.

Например, два шланга одинакового диаметра DN12 могут иметь разные рабочие давления и радиусы изгиба. Поэтому заменять один другим только по размеру нельзя.

Допустимое давление готовой сборки РВД определяется характеристиками всех её компонентов, включая фитинги и обжимные соединения.

Маркировка гидравлических шлангов

Маркировка наносится на наружную оболочку и помогает определить конструкцию рукава. Состав обозначений зависит от производителя, но обычно включает стандарт, тип изделия, номинальный диаметр и основные рабочие характеристики.

Например, обозначение EN 853 2SN DN12 указывает на гидравлический рукав с двумя металлическими оплётками и номинальным внутренним диаметром 12 мм.

На шланге также могут присутствовать:

  • WP (Working Pressure). Допустимое рабочее давление.
  • DN. Номинальный внутренний диаметр.
  • EN или SAE. Обозначение применяемого стандарта.
  • Наименование производителя и дата выпуска. Данные для идентификации партии и изделия.

При замене необходимо сверить маркировку с технической документацией оборудования. Если надпись стёрлась, параметры определяют по характеристикам гидросистемы, а не только по старому образцу.

Как правильно выбрать шланг

Подбор рукава начинают с определения технических параметров оборудования. Ошибки могут привести к перегреву жидкости, повреждению армирования и преждевременному разрушению соединений.

  1. Уточните давление. Паспортное рабочее давление рукава и арматуры должно соответствовать требованиям гидросистемы.
  2. Определите диаметр. Его подбирают по необходимому расходу и допустимым гидравлическим потерям.
  3. Проверьте рабочую среду. Внутренняя трубка должна быть совместима с используемым маслом или другой жидкостью.
  4. Учтите температуру. Важно учитывать нагрев жидкости и расположенных рядом узлов.
  5. Рассчитайте длину. Шланг должен обеспечивать движение механизмов без натяжения, перекручивания и перегибов.
  6. Выберите концевую арматуру. Фитинги подбирают по стандарту присоединения и конструкции выбранного рукава.

При эксплуатации в условиях сильного истирания дополнительно применяют подходящие защитные спирали и кожухи. Они не заменяют правильную прокладку рукава, но помогают снизить повреждения наружной оболочки.

Фитинги и правила монтажа

Фитинг соединяет рукав с гидравлическим оборудованием. В промышленной гидравлике распространены стандарты BSP, JIC, ORFS, DKOL/DKOS и фланцевые соединения.

При изготовлении РВД используют совместимые штуцеры и обжимные муфты. Параметры опрессовки определяются техническими требованиями производителя выбранных комплектующих.

При установке готового рукава необходимо соблюдать несколько правил:

  • Не допускать перекручивания шланга вокруг продольной оси.
  • Соблюдать минимальный радиус изгиба, указанный производителем.
  • Исключать контакт с острыми кромками и горячими поверхностями.
  • Предусматривать запас длины на движение механизмов.
  • Проверять совместимость резьбы и уплотнительных поверхностей фитингов.

Ошибки монтажа создают дополнительные нагрузки на армирование и концевые соединения, сокращая срок службы даже качественного гидравлического шланга.

Признаки износа и замена

Состояние гидравлического рукава необходимо регулярно проверять. Особенно важен осмотр магистралей, расположенных возле подвижных механизмов и источников тепла.

Признаки опасного износа:

  • Вздутия и расслоение стенки рукава.
  • Глубокие трещины и оголение армирующей оплётки.
  • Утечки жидкости возле фитингов и обжимных муфт.
  • Сильное истирание наружной оболочки.
  • Повреждение, коррозия или смещение соединительных элементов.

При обнаружении таких дефектов оборудование следует безопасно остановить и определить необходимость замены. Использовать шланг с повреждённым армированием или вздутием недопустимо.

Важно: проверять утечки гидравлической жидкости руками запрещено. Струя под высоким давлением способна проникнуть под кожу и вызвать тяжёлую травму.

Итоги

Гидравлический шланг обеспечивает гибкую и герметичную передачу рабочей жидкости между узлами оборудования. При выборе необходимо учитывать тип армирования, диаметр DN, рабочее давление, температуру, совместимость с жидкостью и условия монтажа.

Маркировка помогает определить тип рукава, но окончательный подбор выполняют с учётом требований гидросистемы. При повреждениях армирования, вздутиях или протечках нужна диагностика и, при необходимости, замена изделия.

Если требуется подобрать новый рукав, заменить изношенный гидрошланг или восстановить соединительную арматуру, ознакомьтесь с услугами «РВД-Техцентра» по изготовлению и ремонту РВД. Специалисты помогут выбрать подходящее решение под конкретное оборудование.
