Обжим РВД — рукавов высокого давления — технологическая операция, без которой невозможно создать надёжное гидравлическое соединение. Процедура фиксирует фитинг на рукаве с заданным усилием через матрицы кримпера и обеспечивает герметичность при рабочем давлении. Разберём, зачем нужен обжим РВД, как он работает и что происходит при ошибках.

Определение обжима РВД

Обжим РВД — процесс радиального сжатия металлической обоймы фитинга вокруг рукава высокого давления с помощью кримпера и матриц. В результате обойма пластически деформируется и охватывает РВД по всей длине. Соединение становится неразъёмным и выдерживает рабочее давление гидравлической системы.

Обжим РВД и резьбовое соединение: ключевые отличия

До появления кримперов рукава соединяли с фитингами резьбовыми хомутами и обжимными муфтами. Резьбовые соединения со временем ослабевают из-за вибрации и перепадов давления. Обжим РВД создаёт постоянное неразъёмное соединение с равномерным усилием по всей окружности — без риска ослабления.

Где применяется обжим РВД

Обжим рукавов применяют в строительной и дорожной технике, сельскохозяйственном оборудовании, промышленных прессах и станках. Технология востребована везде, где гидравлическая система работает под давлением и требует надёжных неразъёмных соединений рукавов с фитингами.

Как работает обжим рукавов

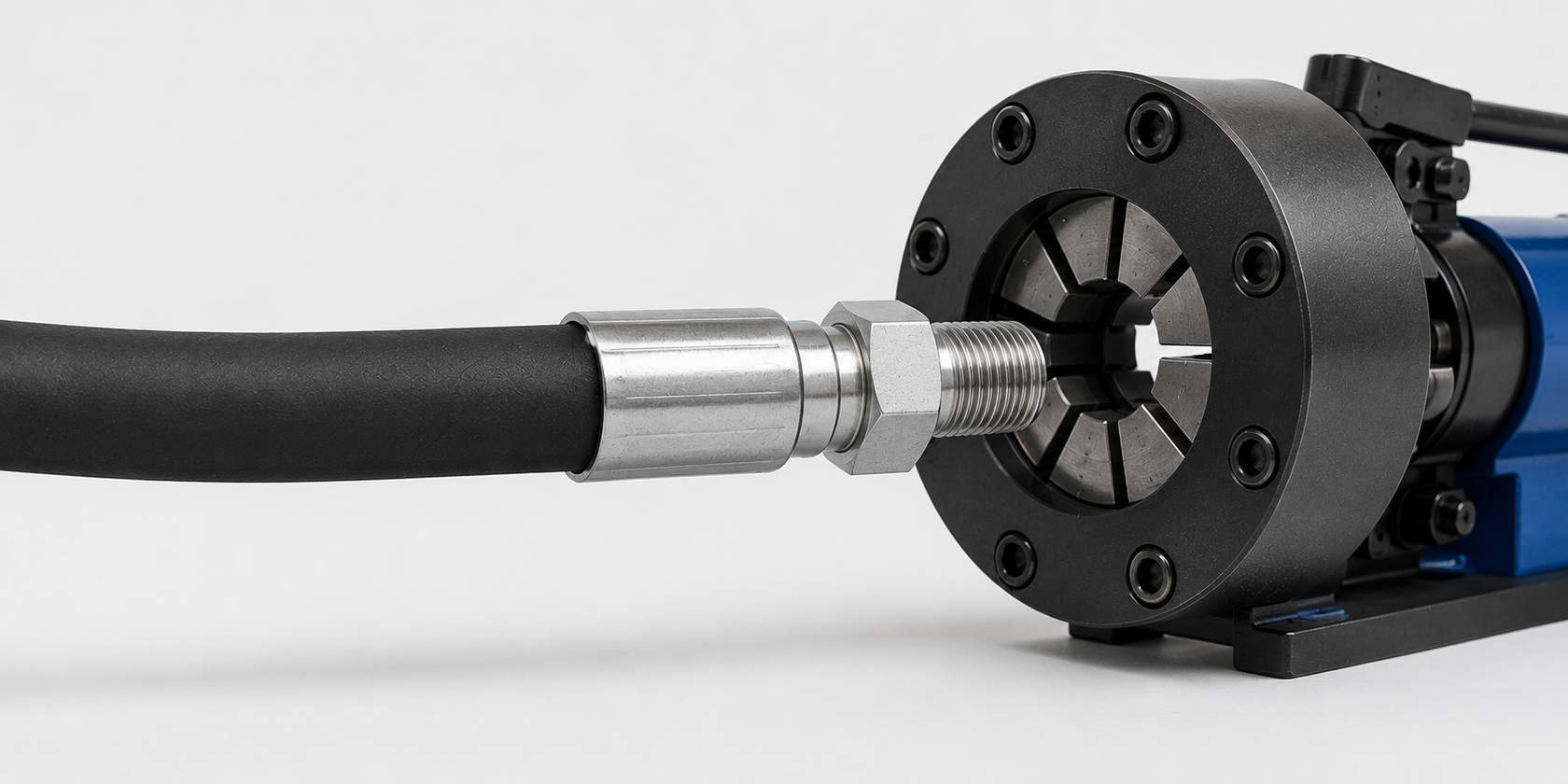

При обжиме РВД фитинг с надетым рукавом устанавливают в головку кримпера между матрицами — сегментными вкладышами заданного диаметра. Матрицы одновременно сжимаются по радиусу, деформируя металлическую обойму вокруг рукава. Финальный диаметр задаётся матрицами кримпера и контролируется по каталогу производителя фитингов.

Что происходит с рукавом при обжиме

В процессе обжима РВД обойма фитинга вдавливается в наружный слой рукава и зажимает армирующие слои. Внутренний слой рукавов уплотняется вокруг ниппеля фитинга и создаёт герметичный барьер для рабочей жидкости. После этого рукав и соединитель работают как единый неразборный узел гидравлики.

Основные функции обжима рукавов

• Герметичность соединения под давлением — обжим РВД обеспечивает герметичность соединения рукава и фитинга при давлении от 50 до 1000 бар без утечек масла.
• Механическое удержание фитинга на рукаве — обжим РВД фиксирует фитинг на рукаве так, что усилие срыва превышает рабочее давление в 4 раза по требованию стандарта.
• Равномерное распределение нагрузки — кримпер через матрицы распределяет усилие обжима равномерно по всей окружности обоймы фитинга, исключая локальные деформации рукавов.
• Защита от вибрационного износа — правильный обжим РВД исключает подвижность фитинга при вибрации гидравлики, предотвращая истирание соединения рукавов.

Зачем нужен кримпер при обжиме рукавов

Кримпер — гидравлический пресс для обжима РВД — обеспечивает строго заданное усилие сжатия обоймы фитинга через сменные матрицы. Без кримпера качественный обжим рукавов невозможен: ручное сжатие не даёт равномерности по окружности фитинга. Кримпер контролирует усилие через манометр, а матрицы задают финальный диаметр обжима по каталогу производителя.

Почему матрицы важны для обжима РВД

Матрицы для обжима РВД — сменные сегментные вкладыши кримпера, определяющие финальный диаметр сжатия обоймы фитинга. Каждый производитель фитингов для РВД указывает в каталоге точный диаметр обжима — отклонение даже на 0,5 мм нарушает герметичность соединения. Матрицы кримпера выбирают строго по каталогу производителя фитингов: неправильные матрицы делают обжим ненадёжным.

Последствия некачественного или отсутствующего обжима РВД

• Срыв фитинга под давлением — без обжима РВД фитинг удерживается только трением: при рабочем давлении соединитель срывается с рукава.
• Утечка гидравлической жидкости — недостаточный обжим РВД не обеспечивает герметичности соединения: масло вытекает в зоне соединителя рукавов.
• Разрыв рукава РВД в зоне соединения — избыточный обжим матрицами большего усилия разрушает армирующий слой рукавов в зоне обоймы.

Методы контроля качества обжима РВД

• Измерение диаметра обжима штангенциркулем — после обжима РВД наружный диаметр обоймы фитинга измеряют штангенциркулем и сравнивают с нормой каталога производителя.
• Визуальный осмотр обжатого соединения — качественный обжим РВД не должен иметь трещин обоймы, перекосов и деформаций рукавов.

Типичные ошибки при обжиме рукавов

• Неверный подбор матриц кримпера — матрицы с меньшим диаметром разрушают обойму фитинга при обжиме РВД; с большим — не обеспечивают герметичности соединения рукавов под давлением.
• Неполная посадка рукава в фитинг — рукав РВД, не введённый до упора в обойму фитинга перед обжимом, срывается под давлением даже при верных матрицах кримпера.
• Косой срез рукава РВД — торец рукава, срезанного под углом, нарушает герметичность ниппеля при обжиме рукавов: режут строго под прямым углом.
• Обжим РВД без контроля диаметра — пропуск измерения диаметра обжима не позволяет выявить отклонение от нормы и гарантировать герметичность соединений рукавов.

Обжим РВД нужен для герметичного, прочного и вибростойкого соединения фитинга с рукавом высокого давления. Выполняют обжим кримпером через матрицы с заданным диаметром из каталога производителя. Без качественного обжима РВД соединение рукавов не выдерживает рабочего давления гидравлики.
