Производство РВД — рукавов высокого давления — многоэтапный технологический процесс, результатом которого является готовый рукав с обжатыми фитингами, соответствующий стандартам по давлению и герметичности. Качество изготовления РВД определяет надёжность гидравлической системы на весь срок службы. Разберём каждый этап: от выбора материалов до контроля готовых изделий.

Определение и назначение производства РВД

Производство РВД — изготовление рукавов высокого давления путём последовательной сборки: нарезки рукава, установки фитингов и обжима на кримпере. Их применяют в гидравлических системах строительной и дорожной техники, промышленного оборудования, сельскохозяйственных машин и коммунальной техники. Задача — создать рукав, выдерживающий рабочее давление, вибрацию и температурные нагрузки на протяжении всего нормативного срока службы без потери герметичности соединений.

Виды производства РВД

• Серийное производство РВД — изготовление рукавов партиями по фиксированным типоразмерам для склада или крупных заказов.
• Производство РВД под заказ — изготовление рукавов по индивидуальным параметрам: длина, диаметр, тип фитингов и стандарт обжима.
• Оперативное производство РВД — изготовление рукавов в сжатые сроки для замены повреждённых элементов гидравлики на месте эксплуатации техники.

Где применяют производство РВД

Производство РВД востребовано в сервисных центрах по ремонту спецтехники, на предприятиях машиностроения и в мобильных шиномонтажных комплексах. Наличие собственного производства рукавов сокращает время простоя техники, снижает зависимость от внешних поставщиков и позволяет оперативно изготавливать нестандартные изделия по размерам заказчика.

Рукав как основа производства РВД

Основа производства РВД — многослойный рукав, состоящий из внутреннего слоя, армирования и наружного слоя. Внутренний слой выполняют из синтетической резины или термопласта, стойкого к рабочей жидкости гидравлики. Армирование выполняют стальной проволочной оплёткой или спиральной навивкой — от одного до шести слоёв в зависимости от рабочего давления.

Фитинги для производства РВД

Фитинги — металлические соединительные элементы, обеспечивающие подключение рукавов РВД к гидравлической системе. Их изготавливают из углеродистой или нержавеющей стали в соответствии со стандартами DIN, BSP, JIC, ORFS и другими. При выборе фитинга учитывают тип резьбы, диаметр рукава и допустимое рабочее давление.

Армирование рукавов при производстве РВД

Армирование — силовой каркас рукава, определяющий максимальное рабочее давление гидравлики при производстве РВД. Рукава с одним слоем оплётки применяют при давлении до 250 бар, с двумя — до 400 бар, со спиральной навивкой — до 700 бар и выше. Тип указывают в стандарте производства: EN 853, EN 856 (европейские стандарты) и SAE 100R (американский). Стандарт ISO 6945 регламентирует испытания рукавов: давление разрыва должно превышать рабочее не менее чем в 4 раза.

Полный цикл производства РВД

1. Подбор рукава и фитингов — определяют диаметр, армирование и стандарт рукава по параметрам гидравлической системы.
2. Нарезка рукава — рукав нарезают под прямым углом до заданной длины без расслоения армирования.
3. Зачистка торца рукава — наружный слой зачищают на длину посадки фитинга для точного обжима соединений.
4. Установка фитингов на рукав — фитинг вводят в рукав РВД до упора: правильная посадка — обязательное условие герметичного обжима.
5. Обжим фитингов на кримпере — рукав с фитингом обжимают на кримпере через матрицы заданного диаметра по каталогу производителя.
6. Контроль обжима и испытание давлением — диаметр обжима проверяют штангенциркулем, рукав РВД испытывают давлением в 1,5 раза выше рабочего.
7. Маркировка готового рукава РВД — на рукав наносят дату изготовления, рабочее давление и стандарт.

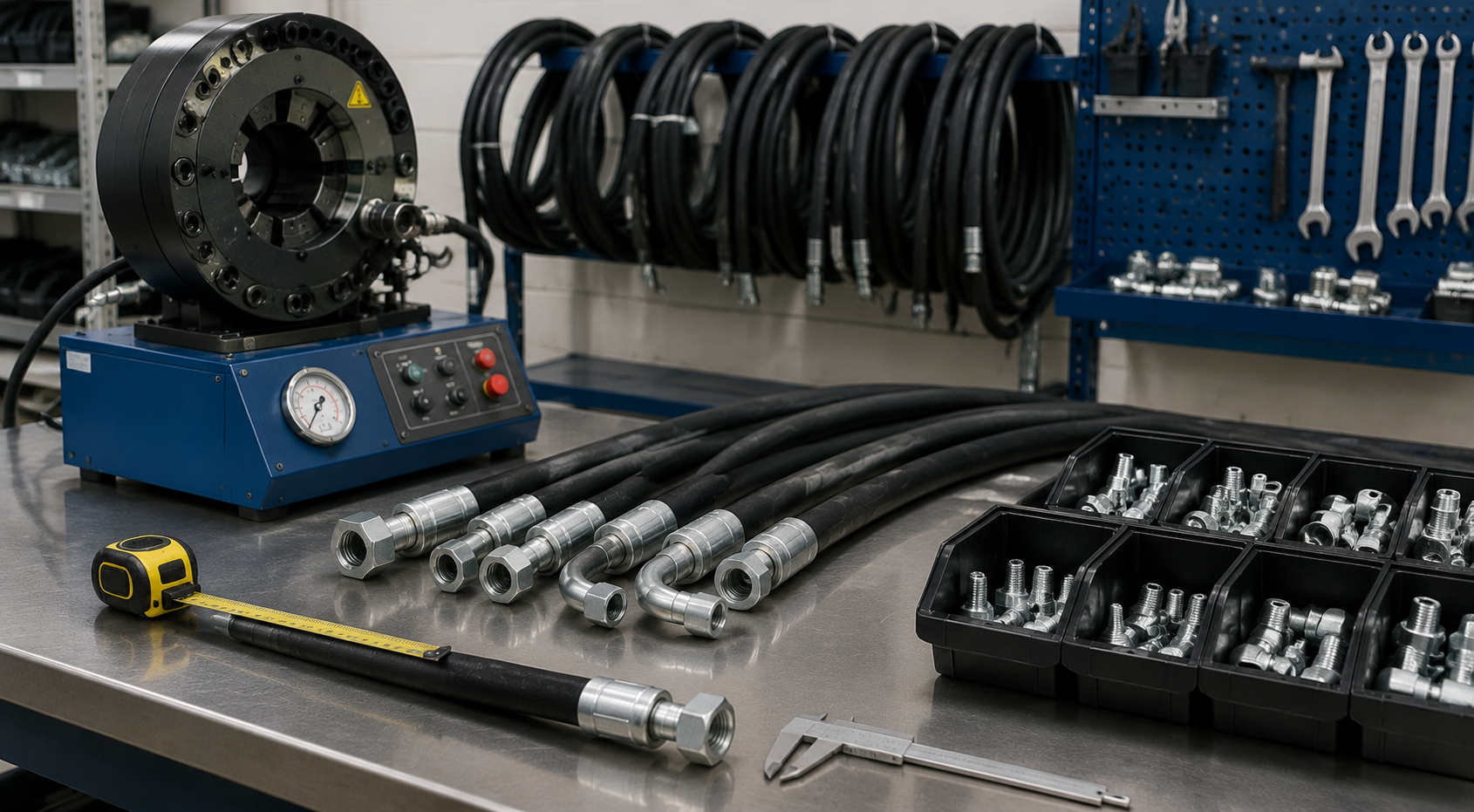

Кримпер как ключевое оборудование при изготовлении РВД

Кримпер — гидравлический пресс для обжима фитингов при производстве РВД. Через сменные матрицы кримпер создаёт радиальное усилие, деформирующее обойму фитинга вокруг рукава с заданным диаметром по каталогу производителя. Без кримпера изготовление РВД с надёжными соединениями фитингов невозможно.

Матрицы кримпера в производстве РВД

Матрицы кримпера — сменные сегментные вкладыши, задающие финальный диаметр обжима фитинга при производстве РВД. Производители публикуют технические каталоги с точными диаметрами матриц для каждого типоразмера рукавов. Отклонение диаметра обжима от нормы каталога даже на 0,5 мм нарушает герметичность соединений под давлением гидравлики.

Методы контроля при производстве рукавов РВД

• Контроль диаметра обжима — измерение штангенциркулем после обжима на кримпере подтверждает соответствие стандарту изготовления.
• Визуальный контроль соединений — проверка отсутствия трещин обоймы, перекосов и деформаций в зоне обжима фитингов.
• Испытание рукавов давлением — опрессовка готового рукава РВД при давлении в 1,5 раза выше рабочего.

Типичные ошибки в производстве РВД

• Косой срез рукава — торец рукава, срезанного под углом, нарушает посадку фитинга и герметичность обжима.
• Неполная посадка фитинга в рукав — фитинг, не введённый до упора перед обжимом на кримпере, срывается под рабочим давлением.
• Неверные матрицы кримпера — матрицы с отклонением диаметра от каталога нарушают обжим фитинга и герметичность рукавов при производстве РВД.
• Пропуск испытания давлением — без опрессовки после производства РВД дефектный рукав попадает в гидравлическую систему и выходит из строя под нагрузкой.

Производство РВД включает подбор рукавов и фитингов, нарезку, зачистку, установку и обжим на кримпере, испытание давлением и маркировку. Качество изготовления определяется соответствием обжима стандарту по каталогу производителя, армированием рукавов и опрессовкой. Готовый рукав производства РВД должен выдерживать давление в 1,5 раза выше рабочего.
