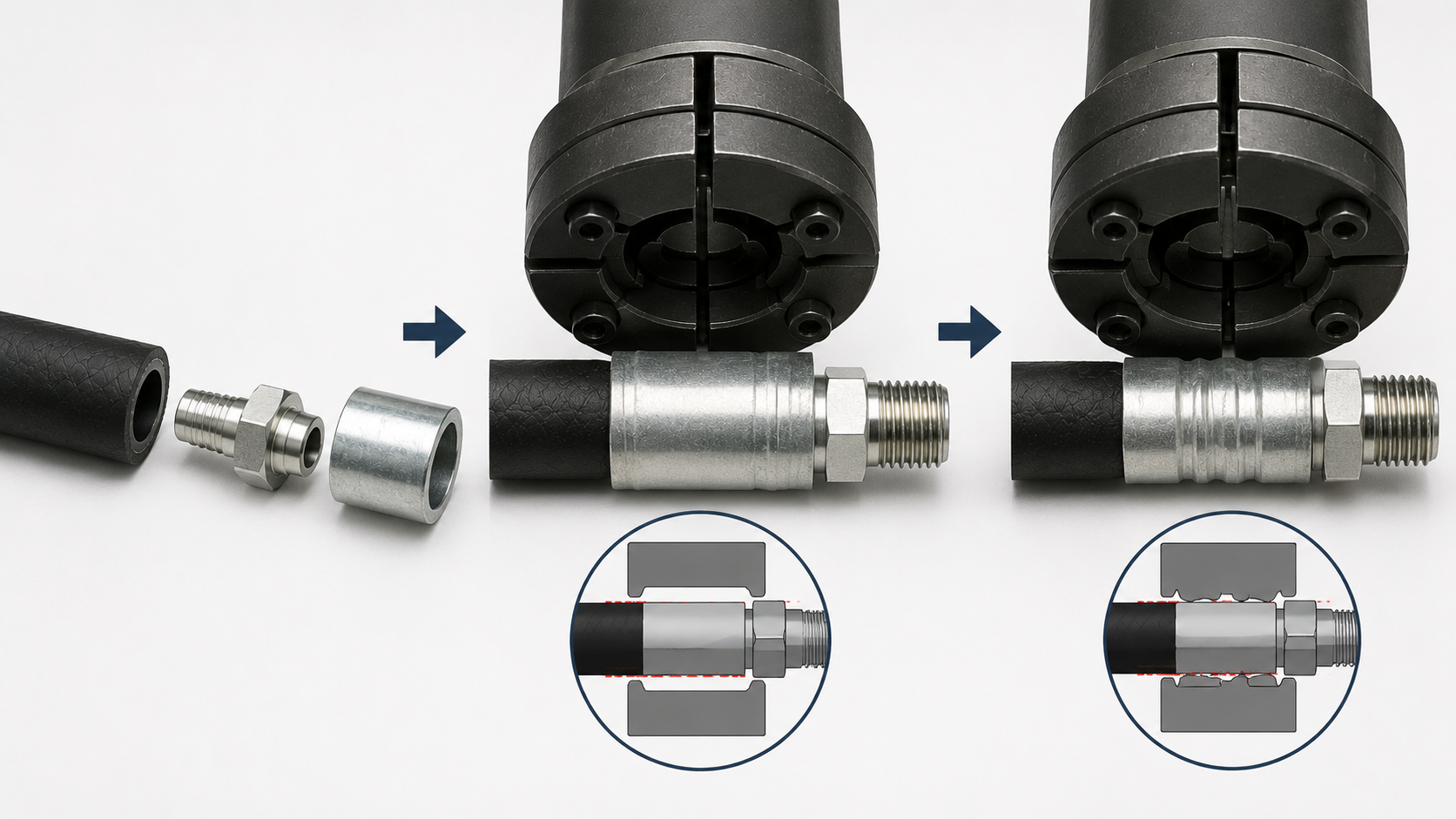

Фитинг в контексте РВД — концевая арматура рукава высокого давления, состоящая из ниппеля и обжимной муфты-гильзы. При первичном обжиме муфту радиально обжимают прессом, создавая неразъёмное соединение: муфта деформируется и прочно удерживает ниппель и тело рукава. Переобжим фитингов — это дополнительное радиальное обжатие той же муфты после первичного обжима. Переобжим фитингов допустим только тогда, когда первичный обжим дал конечный диаметр муфты, превышающий нормативное значение из таблицы обжима производителя арматуры, и соединение не было установлено на оборудование под рабочим давлением.

• Исходное состояние муфты. При первичном обжиме фитингов муфта находится в недеформированном состоянии и имеет номинальный внутренний диаметр. При переобжиме фитингов муфта уже частично деформирована: металл испытал пластическую деформацию и упрочнился — явление, называемое наклёпом.
• Допустимое усилие переобжима фитингов. При переобжиме фитингов требуемое усилие пресса выше, чем при первичном обжиме, из-за наклёпа металла муфты. Если пресс для переобжима фитингов не развивает достаточного усилия, конечный диаметр не достигает нормативного значения даже при максимальном ходе матриц. В этом случае переобжим фитингов на данном оборудовании невозможен и соединение бракуется.
• Количество допустимых переобжимов фитингов. Большинство производителей арматуры допускают не более одного переобжима фитингов для одной муфты. Повторный переобжим фитингов вызывает растрескивание металла муфты в зоне обжима или разрушение насечки на внутренней поверхности муфты, удерживающей тело рукава.

• Шаг 1 — измерение диаметра перед переобжимом фитингов. Конечный диаметр муфты после первичного обжима измеряют штангенциркулем в двух взаимно перпендикулярных плоскостях в трёх сечениях по длине муфты. Сравнивают с табличным значением производителя арматуры. Переобжим фитингов выполняется только при превышении нормативного диаметра; при занижении диаметра — муфта перебита и переобжим фитингов недопустим.
• Шаг 2 — выбор матриц для переобжима фитингов. Для переобжима фитингов используют те же матрицы, что и для первичного обжима данного типоразмера и типа арматуры. Матрицы проверяют на износ: изношенные матрицы с задирами или деформацией рабочей поверхности при переобжиме фитингов создают концентраторы напряжений на поверхности муфты.
• Шаг 3 — установка и переобжим фитингов. Муфту устанавливают в матрицы пресса строго соосно. Переобжим фитингов выполняют с уменьшенной скоростью хода пресса по сравнению с первичным обжимом — медленное деформирование снижает нагрев металла муфты и риск растрескивания. Обжим останавливают, когда матрицы достигают заданного диаметра согласно таблице переобжима фитингов.
• Шаг 4 — контрольное измерение после переобжима фитингов. Конечный диаметр муфты после переобжима фитингов измеряют повторно в тех же шести точках. Допуск конечного диаметра после переобжима фитингов — ±0,2 мм от табличного значения. Соединение с диаметром вне допуска бракуют и заменяют арматуру целиком.

• После эксплуатации под давлением. Переобжим фитингов, побывавших под рабочим давлением гидросистемы, категорически запрещён. Внутренняя трубка рукава и уплотнительные поверхности арматуры деформируются под давлением; повторный переобжим фитингов не восстанавливает их геометрию и не гарантирует герметичность соединения.
• При конечном диаметре ниже нормативного. Если первичный обжим дал диаметр ниже табличного значения — муфта перебита — переобжим фитингов невозможен. Металл муфты уже деформирован сверх нормы.
• При видимых дефектах арматуры. Трещины муфты, задиры на ниппеле, коррозия резьбовой части или деформация торца ниппеля — основания для замены арматуры и отказа от переобжима фитингов. Переобжим фитингов с дефектной арматурой создаёт соединение с непредсказуемой прочностью.

• Визуальный осмотр после переобжима фитингов. Муфта после переобжима фитингов не должна иметь трещин, сколов, ступенек и следов проворота ниппеля относительно муфты. Ниппель проверяют на отсутствие осевого люфта: допустимое осевое усилие выдёргивания ниппеля из муфты после переобжима фитингов — не менее 5 кН для DN12 и не менее 12 кН для DN25.
• Гидравлическое испытание после переобжима фитингов. Соединение после переобжима фитингов испытывают давлением 1,5× от рабочего давления системы в течение 60 секунд. Подтекание масла, вздутие муфты или проскальзывание ниппеля при испытании — брак.

• Переобжим фитингов — повторное обжатие муфты РВД — допустим только при недостаточном первичном обжиме (конечный диаметр выше нормативного) и только до первой эксплуатации соединения под давлением.
• Каждый производитель арматуры допускает не более одного переобжима фитингов для одной муфты: повторный переобжим фитингов исчерпывает пластичность металла и приводит к растрескиванию муфты.
• Переобжим фитингов запрещён при конечном диаметре ниже нормативного, после эксплуатации под давлением, при видимых дефектах арматуры и для спиральноармированных рукавов без заводской таблицы переобжима.
• Технология переобжима фитингов включает четыре обязательных шага: измерение исходного диаметра, выбор исправных матриц, медленный обжим до нормативного диаметра и контрольное измерение с допуском ±0,2 мм.
