Кримпер для РВД — инструмент для обжима фитингов на рукавах высокого давления через сменные матрицы. Он равномерно деформирует металлическую обойму фитинга и обеспечивает герметичное соединение рукава под давлением. Правильный выбор кримпера и матриц определяет надёжность гидравлики.

Назначение кримпера для РВД

Кримпер для РВД (от англ. crimper — обжимной инструмент) — пресс для обжима соединительных фитингов на рукавах высокого давления. Кримпер сжимает металлическую обойму по всей окружности через набор матриц — сегментных вкладышей заданного диаметра. В результате рукав РВД надёжно фиксируется в фитинге и выдерживает рабочее давление.

Кримпер для РВД и пресс для РВД: в чём разница

Термины «кримпер для РВД» и «пресс для РВД» обозначают одно оборудование: инструмент для обжима фитингов рукавов высокого давления. «Кримпер» — принятый в гидравлике профессиональный термин; оба названия подразумевают обжимную головку, сменные матрицы и привод.

Как кримпер обжимает фитинг рукава РВД

Кримпер для РВД устанавливает фитинг с рукавом между матрицами обжимной головки. При активации привода матрицы сжимаются по радиусу и деформируют обойму фитинга по всей окружности. Финальный диаметр задаётся положением матриц кримпера и контролируется по манометру: он должен совпадать с нормой из каталога фитингов.

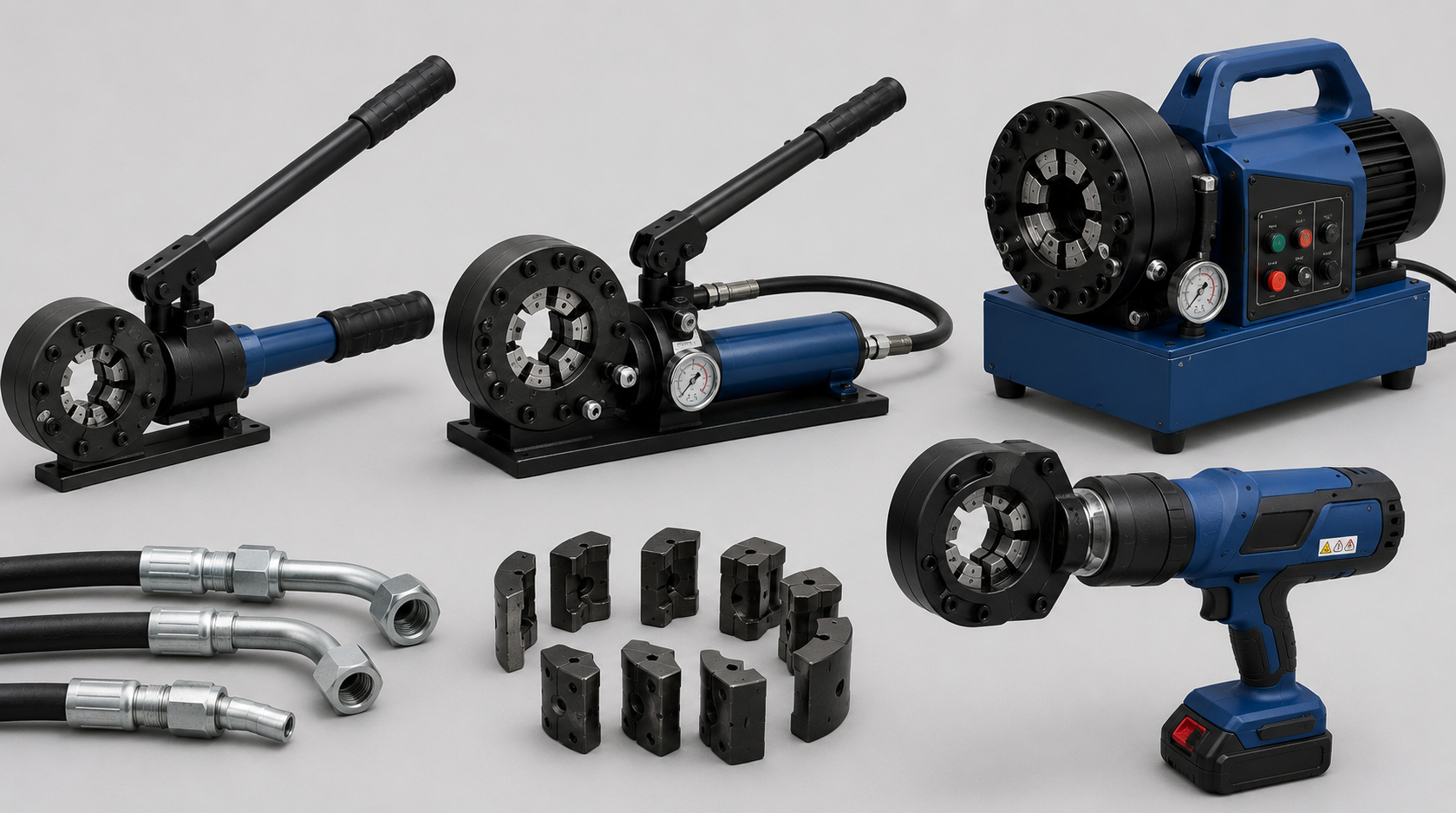

Ручной механический кримпер для РВД

Ручной механический кримпер для РВД создаёт усилие обжима рычагом без гидравлики: диаметр рукавов до DN 12–16. Преимущество — независимость от энергии при полевом ремонте; недостаток — высокое физическое усилие при обжиме рукавов большого диаметра.

Гидравлический кримпер для РВД

Гидравлический кримпер для РВД оснащён масляным цилиндром с ручным насосом: оператор создаёт давление, цилиндр передаёт усилие на матрицы кримпера и обжимает фитинг рукава. Диаметр рукавов РВД — до DN 25–32, усилие — до 80 кН; самый распространённый тип для полевого ремонта.

Электрогидравлический кримпер для РВД

Электрогидравлический кримпер для РВД оснащён электроприводом и гидравлическим цилиндром: усилие до 200–300 кН, диаметр рукавов РВД до DN 50. Применяется в стационарных мастерских для серийного обжима рукавов.

Аккумуляторный кримпер для РВД

Аккумуляторный кримпер для РВД работает от аккумулятора без подключения к сети: усилие до 100 кН, диаметр рукавов до DN 32. Преимущество — быстрый обжим без физических затрат; недостаток — зависимость от заряда аккумулятора.

Назначение и подбор матриц кримпера для РВД

Матрицы кримпера — сменные сегментные вкладыши, формирующие заданный диаметр обжима фитинга рукава РВД. Их подбирают по наружному диаметру обоймы фитинга после обжатия — норма указана в каталоге производителя. Матрицы неверного диаметра дают недостаточный или избыточный обжим и нарушают герметичность соединения.

Типы матриц кримпера для РВД

• Шестисегментные матрицы — стандартный тип для кримпера РВД: шесть сегментов обеспечивают равномерный обжим фитинга рукава.
• Восьмисегментные матрицы — для кримпера РВД большого диаметра: равномерное обжатие фитингов рукавов от DN 19 и выше.
• Специальные матрицы — для нестандартных фитингов и рукавов с увеличенной толщиной обоймы.

Критерии выбора кримпера для РВД

• Диаметр рукавов РВД — до DN 16: ручной кримпер для РВД; до DN 32: гидравлический или аккумуляторный; выше DN 32: электрогидравлический.
• Условия применения — полевой ремонт: портативный кримпер для РВД до 15 кг; стационарная мастерская: электрогидравлический кримпер.
• Совместимость матриц — кримпер для РВД должен поддерживать матрицы под фитинги применяемых производителей.
• Наличие манометра — кримпер с манометром позволяет контролировать усилие обжима рукавов РВД и соблюдать технологию фитингов.
• Максимальное усилие обжима — для рукавов РВД до 400 бар: кримпер с усилием 80 кН; для рукавов РВД 1000 бар — не менее 200 кН.

Порядок обжима рукава РВД кримпером

1. Отрезать рукав РВД под прямым углом: косой срез нарушает герметичность обжима фитинга.
2. Установить фитинг на рукав РВД до упора в обойму на полную глубину посадки.
3. Подобрать матрицы кримпера по диаметру обжима из каталога производителя фитингов для рукавов РВД.
4. Установить матрицы в головку кримпера, поместить фитинг рукава между матрицами.
5. Выполнить обжим кримпером для РВД до заданного диаметра по манометру или механическому стопору.
6. Проверить диаметр обжатого фитинга рукава РВД штангенциркулем по норме каталога производителя.

Типичные ошибки при работе с кримпером для РВД

• Неверный подбор матриц кримпера для РВД — меньший диаметр матриц даёт избыточный обжим и разрушает обойму фитинга; больший — недостаточный обжим и срыв рукава под давлением.
• Неполная посадка рукава в фитинг — рукав РВД не до упора в обойму срывается под давлением даже при качественном обжиме кримпером.
• Косой срез рукава — неровный торец рукава РВД нарушает герметичность фитинга после обжима кримпером.
• Обжим без контроля диаметра — без проверки диаметра обжатия рукава РВД нельзя выявить отклонение от нормы кримпера.

Как обслуживать кримпер для РВД

• Смазка матриц и направляющих — перед каждым использованием кримпера снижает износ матриц и обжимной головки РВД.
• Проверка уровня масла — в гидравлических кримперах для РВД уровень масла проверяют каждые 50–100 обжимов.
• Калибровка манометра кримпера — ежегодная процедура, обеспечивающая точный контроль усилия обжима рукавов.
• Хранение матриц комплектом — матрицы кримпера для РВД хранят в маркированных ячейках: смешивание диаметров ведёт к ошибкам обжима.

Кримпер для РВД — инструмент для обжима фитингов рукавов высокого давления через сменные матрицы. Тип выбирают по диаметру рукавов РВД: механический, гидравлический, аккумуляторный или электрогидравлический кримпер. Качество обжима определяется правильным подбором матриц, полной посадкой рукава в фитинг и контролем диаметра обжатия.
