Испытание РВД на герметичность — обязательная процедура после изготовления или ремонта рукавов высокого давления. Процедура выявляет дефекты обжима фитингов и утечки в соединениях до установки в гидравлическую систему. Без этой проверки дефектный рукав попадает в работу и создаёт аварийный риск.

Цели испытания РВД на герметичность

Основная цель испытания РВД на герметичность — подтвердить, что обжим фитингов выполнен правильно и соединение выдержит рабочее давление гидравлики. Проверка выявляет скрытые дефекты: нарушение обжима обоймы фитинга, микротрещины внутреннего слоя рукава, неплотности в резьбовых соединениях. Испытание герметичности проводят после каждого изготовления рукава РВД и после ремонта.

Когда требуется испытание РВД на герметичность

• После изготовления рукава РВД — испытание проводят до установки в гидравлическую систему: выявляют дефекты обжима фитингов до монтажа.
• После замены фитингов на рукаве РВД — новый обжим фитинга требует проверки соединений под рабочим давлением.
• При плановом техническом обслуживании — испытание герметичности РВД включают в регламент технического обслуживания гидравлики.

Гидравлическое испытание РВД на герметичность

Гидравлическое испытание РВД — основной метод проверки герметичности рукавов. Рукав заполняют маслом или водой, поднимают давление до испытательного уровня и выдерживают заданное время. Отсутствие падения давления и утечек в зоне фитингов и обжима рукава подтверждает герметичность соединений.

Пневматическое испытание РВД

Пневматическое испытание РВД проводят подачей сжатого воздуха или азота. Метод применяют для предварительной проверки герметичности обжима фитингов, когда использование масла нежелательно. При высоком давлении этот способ менее безопасен: газ при разрыве высвобождает больше энергии, чем жидкость.

Визуальный контроль соединений РВД

Визуальный контроль — дополнительный метод, применяемый совместно с опрессовкой давлением. Осматривают зону обжима фитингов, наружный слой и резьбовые соединения на предмет масляных следов, деформаций и трещин.

Отличие испытания от технического осмотра

Технический осмотр рукавов — визуальная проверка без нагрузки давлением. Испытание РВД на герметичность проводят под нагрузкой, что позволяет выявить скрытые дефекты, не заметные при осмотре. Оба метода дополняют друг друга и применяются в комплексе при техническом обслуживании гидравлического оборудования.

Пошаговый порядок опрессовки рукавов

1. Проверить обжим фитингов рукава штангенциркулем по каталогу производителя.

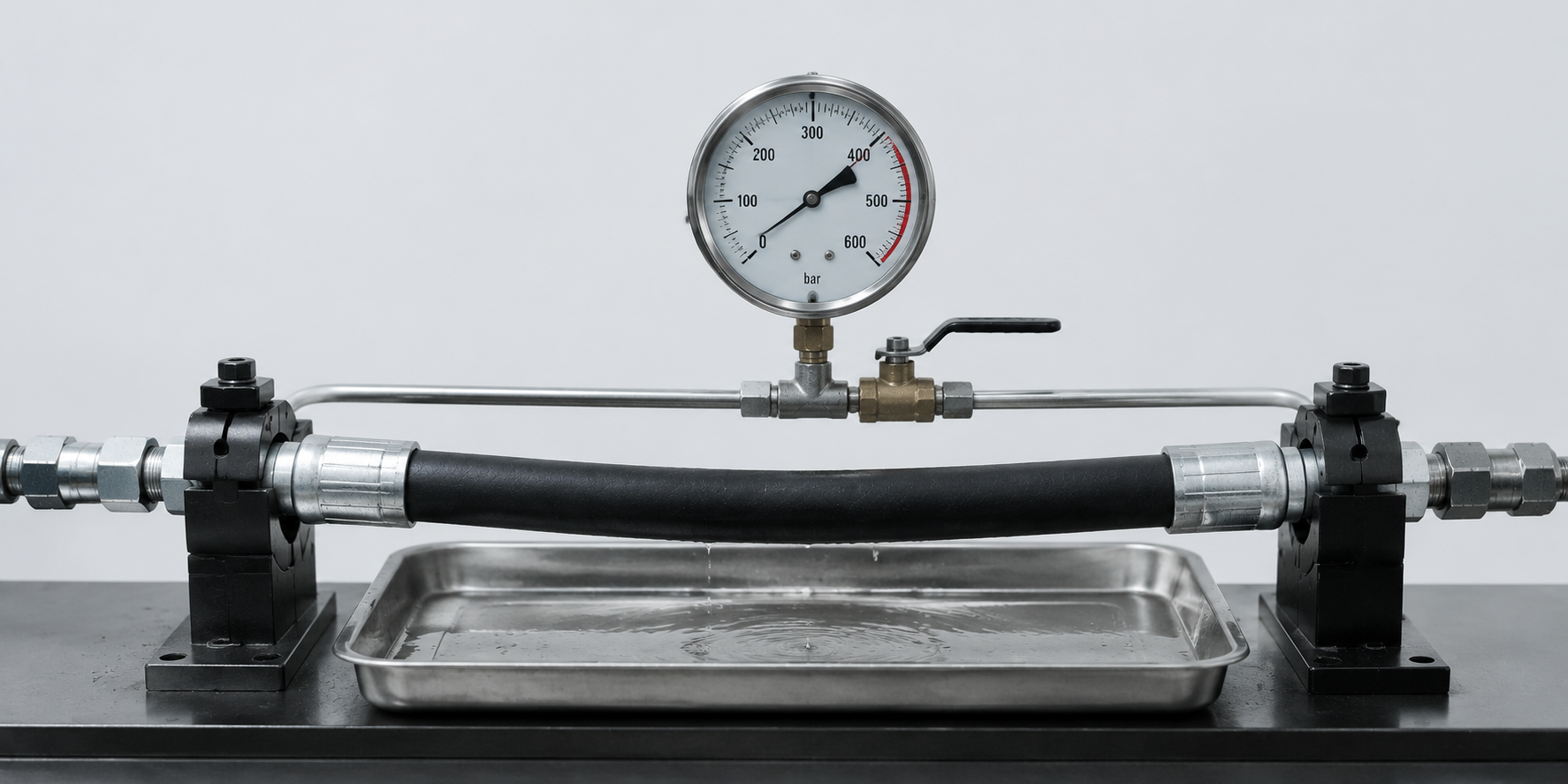

2. Подключить рукав к стенду опрессовки: установить заглушки и присоединить магистраль к фитингу.
3. Заполнить рабочей жидкостью, удалив воздух через воздухоотводчик.
4. Плавно поднять давление до испытательного значения без резких скачков.
5. Выдержать испытательное давление в течение 1–5 минут согласно стандарту.
6. Осмотреть фитинги и наружный слой рукавов на наличие утечек, деформаций и падения давления на манометре.
7. Сбросить давление и отсоединить рукав от стенда опрессовки.

Оборудование для опрессовки рукавов РВД

• Стенд опрессовки — оборудование с гидравлическим насосом, манометром и предохранительным клапаном для испытания рукавов давлением.
• Манометр — прибор контроля давления при испытании РВД на герметичность.
• Заглушки и переходники — элементы для подключения рукавов с разными стандартами фитингов к стенду опрессовки.

Нормативное испытательное давление для РВД

Испытательное давление при опрессовке рукавов РВД устанавливают в 1,5 раза выше рабочего давления гидравлики. При рабочем давлении 200 бар опрессовку проводят при давлении 300 бар. Давление разрыва рукавов по стандарту ISO 6945 должно превышать рабочее не менее чем в 4 раза.

Время выдержки при испытании РВД на герметичность

Минимальное время выдержки давления при испытании РВД на герметичность — 1 минута по стандарту. Для ответственных систем с высоким рабочим давлением время испытания увеличивают до 5 минут. Падение давления на манометре в течение выдержки означает утечку в соединении или дефект обжима фитинга рукава РВД.

Требования безопасности при опрессовке

Специалист должен знать нормативные значения давления и правила работы со стендом. Работы выполняют при наличии защитного экрана или ограждения, исключающего попадание персонала в зону испытания.

Виды дефектов соединений рукавов РВД

• Утечка в зоне обжима фитинга — масляные капли или падение давления в зоне обоймы фитинга РВД указывают на недостаточный обжим.
• Утечка через резьбовое соединение фитинга — масляные следы на резьбе фитинга при испытании давлением означают нарушение герметичности резьбы.
• Вздутие наружного слоя рукава РВД — пузырь на наружном слое при испытании давлением указывает на расслоение внутреннего слоя рукава.

Типичные ошибки при испытании рукавов РВД

• Испытание без удаления воздуха из рукава РВД — воздух в полости рукавов искажает показания манометра и создаёт опасность при испытании.
• Занижение испытательного давления — испытание при давлении ниже нормы не выявляет дефекты, проявляющиеся в работе гидравлики.
• Отсутствие контроля диаметра обжима перед испытанием — без проверки диаметра обжима по каталогу испытание РВД не подтверждает соответствие соединений стандарту.

Что фиксируют при испытании рукавов РВД

После испытания РВД на герметичность в журнале контроля фиксируют: дату испытания, испытательное давление, результат (герметично / утечка), тип, диаметр и стандарт фитингов. Срок следующей плановой проверки герметичности рассчитывают исходя из нормативного срока службы рукавов и режима работы гидравлики.

Испытание РВД на герметичность проводят при давлении в 1,5 раза выше рабочего с выдержкой 1–5 минут. Испытание выявляет утечки в обжиме фитингов, повреждения рукавов и нарушения соединений до монтажа в систему. Результат фиксируют в журнале контроля с датой и значением давления.
