Гидравлическая линия — совокупность трубопроводов, рукавов высокого давления и соединительных элементов для передачи энергии от насоса к исполнительным механизмам. Правильно смонтированная гидравлическая линия — основа безотказной работы техники.

Определение и принцип работы

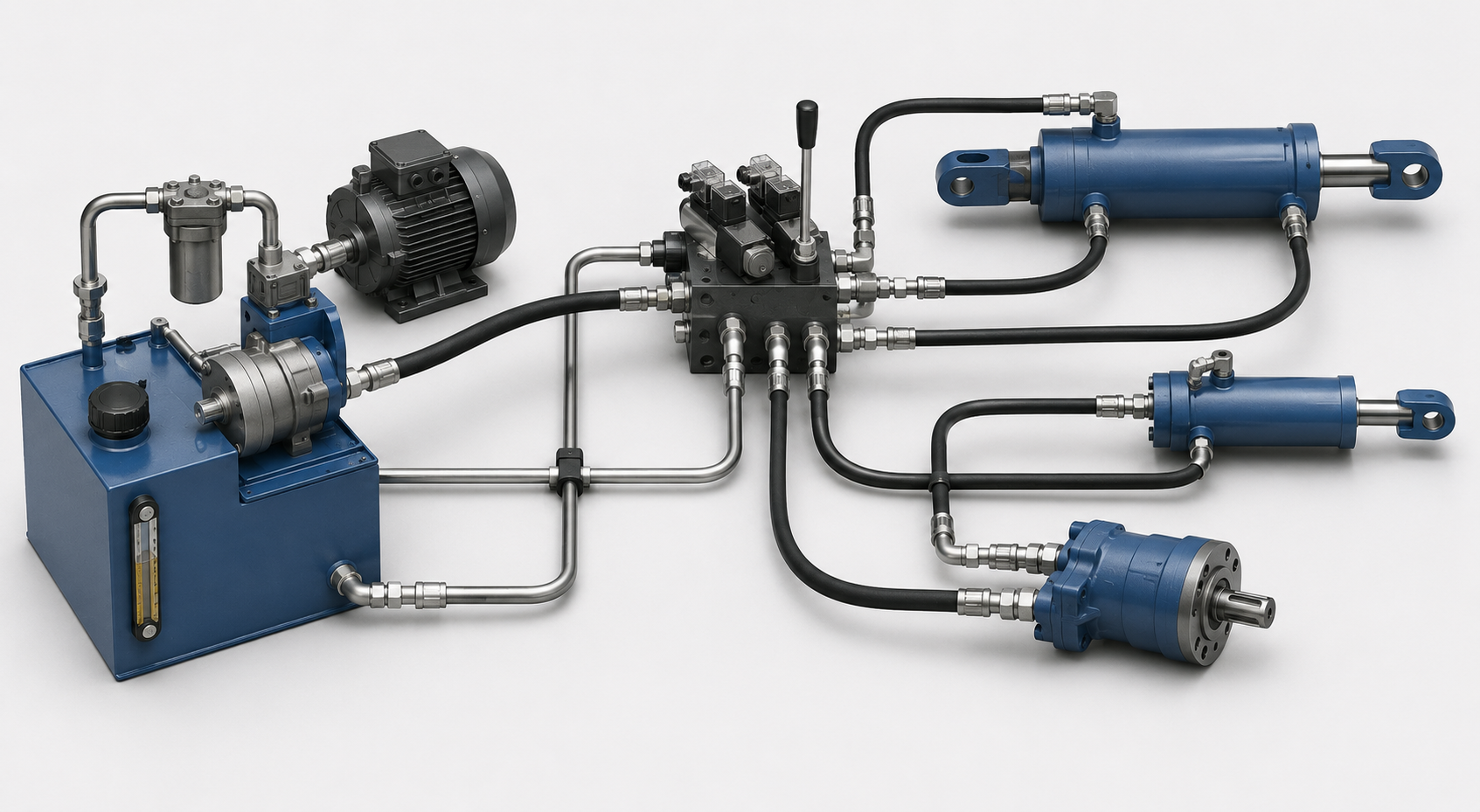

Гидравлическая линия — магистраль, по которой жидкость движется под давлением от насоса через распределитель к цилиндрам и гидромоторам. Насос создаёт давление, распределитель направляет поток, цилиндр преобразует давление в усилие. Любая утечка в гидравлической линии напрямую снижает мощность и КПД гидравлики.

Рабочее давление в гидравлической линии

Давление в гидравлической линии строительных машин — до 350–420 бар (1 бар ≈ 1 кгс/см²), сельхозтехники — 160–250 бар, промышленных прессов — свыше 500 бар. Все элементы гидравлической линии подбирают с запасом прочности под пиковые нагрузки.

Основные элементы гидравлической линии

• Насос — источник давления: преобразует энергию двигателя в поток жидкости.
• Распределитель — клапан, направляющий жидкость к нужному цилиндру или мотору.
• Цилиндр — преобразует давление жидкости в линейное усилие.
• Трубопровод — жёсткая стальная труба для стационарных участков линии без вибрации.
• Рукав высокого давления (РВД) — гибкий элемент для подвижных соединений и компенсации вибрации.
• Фильтр — очищает жидкость от частиц износа и загрязнений.
• Бак — резервуар для жидкости и компенсации объёма при работе цилиндров.

По функции в системе

• Нагнетающая линия — подаёт жидкость под давлением от насоса к распределителю и цилиндрам. Наиболее нагруженный участок.
• Сливная линия — возврат жидкости от цилиндров в бак, давление 5–15 бар.
• Управляющая (пилотная) линия — управляющий сигнал давления к клапанам: 30–50 бар, малый диаметр трубопровода.
• Дренажная линия — отводит утечки из гидромоторов и клапанов в бак без давления в корпусах.

По конструкции трассы

• Жёсткая линия — стальной трубопровод на участках без вибрации и перемещений агрегатов.
• Гибкая линия — рукав высокого давления (РВД) для подвижных соединений и компенсации вибрации.
• Комбинированная линия — жёсткие трубопроводы на стационарных участках и рукава на подвижных узлах.

Стальные трубы для гидравлической линии

На жёстких участках гидравлической линии используют бесшовные стальные трубы (ГОСТ 8734 или DIN 2391). Бесшовная труба не имеет продольного сварного шва, что обеспечивает равномерную прочность стенки. Соединяют сваркой, фланцами или резьбовыми фитингами.

Диаметр трубопровода гидравлической линии

Диаметр трубопровода гидравлической линии подбирают по скорости потока: в нагнетающей линии — до 4–6 м/с, в сливной — 2–3 м/с. Малый диаметр создаёт потери давления и нагрев жидкости; излишне большой — увеличивает вес и стоимость.

Зачем нужны рукава РВД в гидравлической линии

Рукав высокого давления в гидравлической линии компенсирует вибрацию и перемещение узлов там, где жёсткий трубопровод не проложить. РВД армируется стальной оплёткой или спиралью и выдерживает рабочее давление 160–420 бар.

Где в гидравлической линии применяют РВД

• Между насосом и распределителем гидравлической линии — компенсация вибрации.
• На стрелах и рукоятях экскаватора — где жёсткий трубопровод невозможен.
• На подключении навесного оборудования через быстроразъёмные соединения.
• При проходе гидравлической линии через переборки с компенсацией вибрации.

Правила монтажа гидравлической линии

• Трубопроводы гидравлической линии крепят хомутами с шагом не более 500 мм для DN 25, чтобы исключить вибрационный резонанс.
• Рукава высокого давления монтируют с запасом длины и соблюдением минимального радиуса изгиба.
• Соединения гидравлической линии затягивают с контролем момента: перетяжка деформирует уплотнение и вызывает утечку.
• После монтажа гидравлическую линию промывают чистой жидкостью для удаления стружки, окалины и загрязнений.

Опрессовка гидравлической линии

После сборки гидравлическую линию испытывают давлением 1,5 рабочего — опрессовка выявляет утечки в гидравлической линии до ввода в эксплуатацию. Выдержка — не менее 5 минут. Результат фиксируют в журнале технического контроля.

Плановое обслуживание гидравлической линии

• Замена гидравлической жидкости по регламенту: загрязнённая жидкость разрушает уплотнения и вызывает коррозию трубопроводов линии.
• Замена рукавов высокого давления в гидравлической линии каждые 2 года или 2000 часов по ГОСТ Р 53201 — независимо от внешнего состояния.
• Проверка затяжки соединений гидравлической линии после первых 50 часов работы.
• Очистка фильтров гидравлической линии по индикатору загрязнённости или регламенту производителя техники.

Основные причины отказов гидравлической линии

• Утечка в гидравлической линии — ослабление резьбы, повреждение уплотнения или неправильный фитинг. Определяют по масляным подтёкам.
• Разрыв рукава высокого давления — превышение давления, механическое повреждение или истёкший ресурс. Требует замены рукава и проверки давления в линии.
• Падение давления в гидравлической линии — засорение фильтра, внутренняя утечка в насосе или распределителе, кавитация.
• Перегрев гидравлической жидкости — засорение фильтра, малый объём бака или недостаточный диаметр трубопровода линии.

Гидравлическая линия — магистраль передачи давления от насоса к цилиндрам и гидромоторам. Состоит из трубопроводов, рукавов высокого давления, распределителей и фильтров. Делится на нагнетающую, сливную, управляющую и дренажную. Монтаж завершают опрессовкой, обслуживание — заменой жидкости, рукавов и очисткой фильтров.
