Шланг высокого давления, или РВД (рукав высокого давления), передает рабочую жидкость под давлением до 600 бар в гидравлических системах экскаваторов, погрузчиков, прессов и промышленного оборудования. Замена шланга высокого давления становится необходимой при износе резины, повреждении оплетки или утечках в соединениях. Неправильная работа РВД приводит к остановке техники, потере производительности и риску травматизма.

В этой статье мы подробно разберем все этапы замены шланга высокого давления: от диагностики неисправностей до финальной опрессовки системы. Вы узнаете, как выбрать правильный рукав высокого давления, какие инструменты понадобятся и можно ли выполнить замену РВД самостоятельно без риска для безопасности.

Рукава высокого давления классифицируют по конструкции армирования и назначению. Основные типы — оплеточные и навивочные РВД, каждый из которых имеет маркировку по стандартам EN 853, SAE 100R.

Оплеточные рукава высокого давления

• R1AT (1SN): одна стальная оплетка, давление до 215 бар, DN 6-19 мм, для масел, топлива, эмульсий.
• R2AT (2SN): две стальные оплетки, давление до 400 бар, универсальное применение в строительной технике.

Навивочные рукава высокого давления

• 4SP: четыре стальные спирали, давление до 617 бар, для тяжелых экскаваторов.
• 4SH: повышенная гибкость, давление до 420 бар, радиус изгиба от 6.5 DN.

При замене шланга высокого давления обязательно учитывайте внутренний диаметр (DN), рабочее давление системы и температуру жидкости (-40...+100°C для стандартных РВД).

Своевременное выявление проблем с РВД предотвращает серьезные поломки. Основные признаки износа шланга высокого давления:

• Утечка гидравлического масла в местах соединения фитингов.
• Появление потрескавшейся или отслаивающейся резины на внешней оболочке.
• Набухание рукава или видимая деформация под давлением.
• Снижение давления в гидросистеме, потеря мощности оборудования.
• Необычные звуки (потрескивание, шипение) при работе.

Любые из этих симптомов требуют немедленной замены шланга высокого давления.

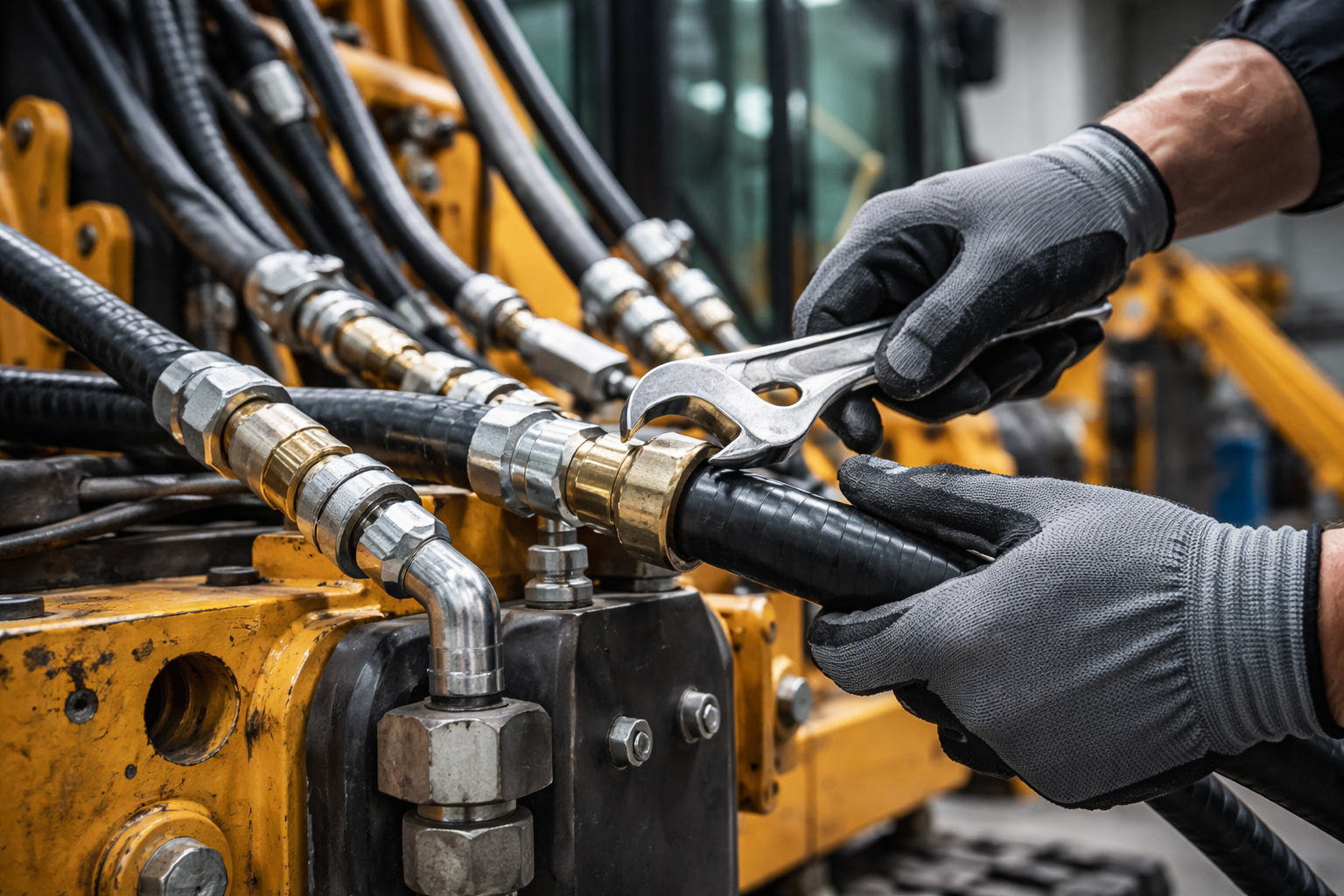

Безопасный демонтаж — первый этап замены шланга высокого давления:

1. Полностью сбросьте давление в гидросистеме, отключите аккумулятор.
2. Перекройте запорные краны, слейте рабочую жидкость в подготовленную емкость.
3. Отметьте угловое положение фитингов маркером.
4. Открутите гайки соединений против часовой стрелки, фиксируя оборудование.
5. Снимите РВД, тщательно очистите посадочные места от загрязнений.

Измерьте длину старого шланга высокого давления с учетом фитингов (+5 см запаса).

Правильная сборка нового РВД гарантирует надежность соединения:

1. Нарежьте рукав точно по длине чистым резаком под 90°.
2. Вставьте ниппель на всю глубину маркировки (обычно 65-75 мм).
3. Установите муфту, обожмите гидравлическим станком по таблице усилий.
4. Соедините с оборудованием, затяните динамометрическим ключом.
5. Заполните систему маслом, прокачайте воздух.

Обжим — самый ответственный этап замены шланга высокого давления. Неправильный обжим приводит к разрыву РВД под давлением.

• Ручной станок: для РВД DN 6-12 мм, до 100 комплектов в день.
• Гидравлический станок: DN 6-51 мм, высокая точность обжима.
• Автоматический станок: промышленное производство, серийная сборка.

В профессиональных сервисах обжим РВД выполняется за 10-15 минут с гарантией герметичности.

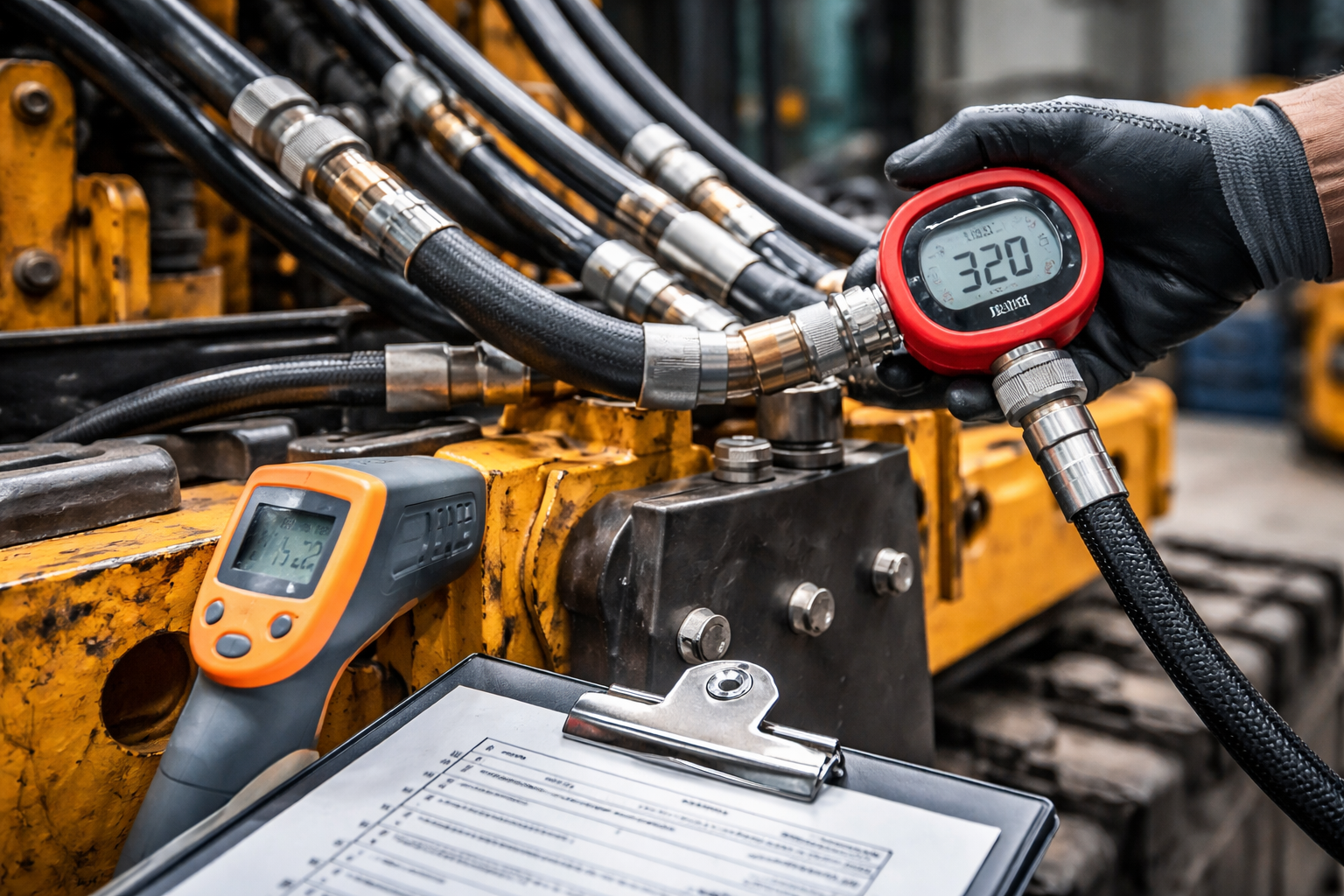

Финальный контроль качества замены шланга высокого давления:

1. Включите систему без нагрузки, проверьте на утечки.
2. Опрессуйте РВД давлением 1.5 от рабочего (максимум 4 часа).
3. Проведите тестовый пуск оборудования 15-30 минут.
4. Контролируйте температуру и давление в динамике.

При обнаружении дефектов немедленно замените РВД.

Длительный срок службы шланга высокого давления обеспечивается правильной эксплуатацией:

• Минимальный радиус изгиба — 10-12 DN (в зависимости от типа).
• Не допускайте перекручивания РВД более чем на 1 оборот на метр.
• Защищайте рукав от абразивов, химических веществ, ударов.
• Периодичность осмотра — каждые 500 моточасов или 3 месяца.
• Срок службы: 1-2 года при интенсивной эксплуатации.

Замена шланга высокого давления включает: диагностику признаков износа, безопасный демонтаж, точный подбор РВД по типу (1SN, 2SN, 4SP), профессиональный обжим фитингов, монтаж с динамометрическим контролем, опрессовку 1.5 давления и тестовый пуск.
