Трубки и шланги высокого давления применяют там, где рабочая жидкость, воздух или хладагент передаются под значительной нагрузкой. От состояния магистрали зависит работа гидравлики спецтехники, рулевого управления автомобиля, компрессора, промышленного оборудования и моечной техники. Неправильно подобранная деталь может привести к течи, падению давления и простою оборудования.

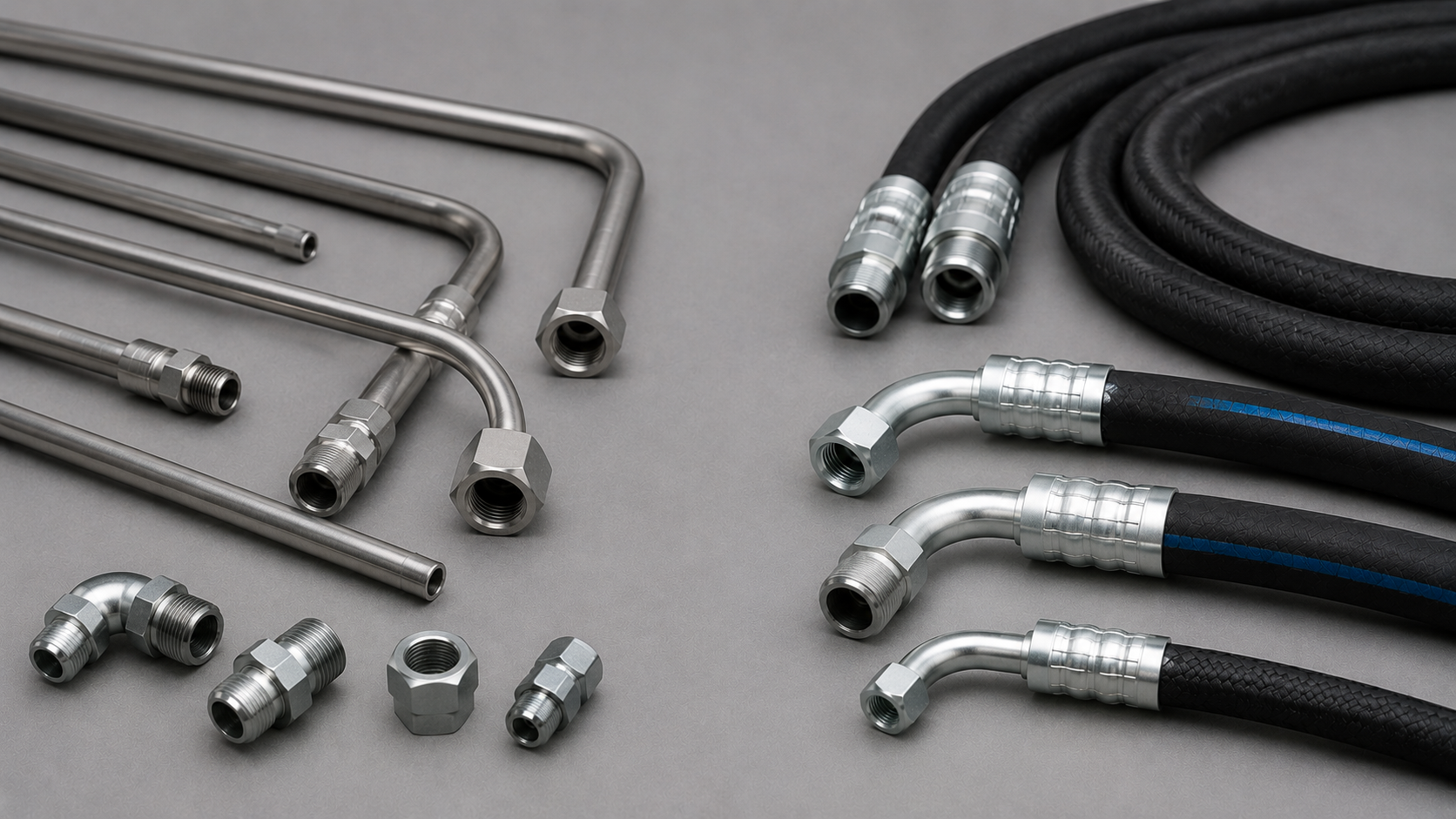

Трубки и шланги высокого давления решают одну задачу — передают рабочую среду между узлами системы. Однако конструкция и условия применения у них различаются. Трубка — это жёсткая магистраль из стали, нержавеющей стали, алюминия или другого металла. Она хорошо держит форму, устойчива к внешним воздействиям и подходит для прямых либо заранее рассчитанных трасс.

Шланг высокого давления, также называемый рукавом высокого давления или РВД, представляет собой гибкую многослойную конструкцию. Внутренний слой контактирует с рабочей средой, армирующий каркас воспринимает давление, а наружное покрытие защищает изделие от истирания, масла, влаги и температуры. Гибкость позволяет прокладывать РВД на подвижных элементах техники и компенсировать вибрации.

Когда выбирают трубку

• На стационарных участках гидравлической или топливной системы.
• Там, где важно точно сохранить траекторию магистрали.
• В зонах, защищённых от постоянных перегибов и сильной вибрации.
• При необходимости получить компактную жёсткую линию.

Когда нужен гибкий шланг

• Для соединения подвижных узлов: стрелы, ковша, навесного оборудования.
• На участках с вибрацией, температурным расширением и сложной геометрией.
• Когда необходимо быстро заменить повреждённый участок магистрали.
• Для систем, где нельзя допустить передачу вибрации на жёсткие элементы.

Выбор трубки или шланга высокого давления начинается с понимания условий эксплуатации. Гидравлические РВД бывают оплёточными и навивочными. В оплёточном рукаве армирование выполнено одной или несколькими стальными оплётками. Такие изделия применяют в системах среднего и высокого давления. Навивочные рукава имеют слои стальной проволоки, уложенные по спирали, поэтому выдерживают более высокие нагрузки и импульсное давление.

Трубки высокого давления различаются по материалу, наружному диаметру, толщине стенки и способу соединения. Стальные варианты используют в гидравлике и промышленности, нержавеющие — при повышенных требованиях к коррозионной стойкости. Алюминиевые трубки часто встречаются в автомобильных системах кондиционирования, где циркулирует хладагент.

Концевая арматура определяет, как магистраль подключается к оборудованию. К ней относятся фитинги, гайки, штуцеры, фланцы и адаптеры. Фитинг — соединительный элемент с определённой резьбой, конусом или уплотнением. Его нельзя подбирать только по внешнему виду: даже похожие соединения могут отличаться шагом резьбы, углом конуса и способом герметизации.

Подбор должен учитывать не только длину старой детали. Трубки и шланги высокого давления работают как часть единой системы, поэтому параметры изделия должны соответствовать характеристикам насоса, распределителя, цилиндра или другого подключаемого узла.

Основные параметры подбора

1. Рабочее давление. Допустимое давление рукава или трубки должно быть не ниже максимального давления системы с необходимым запасом.
2. Внутренний диаметр. Слишком узкий проход ограничивает поток и вызывает потери давления, а чрезмерно большой размер усложняет размещение магистрали.
3. Рабочая среда. Учитывают гидравлическое масло, топливо, воздух, воду, антифриз или хладагент. Материал внутреннего слоя должен быть совместим со средой.
4. Температура. Важна температура жидкости и окружающей зоны: возле двигателя, турбины или выпускной системы обычный рукав может быстро разрушиться.
5. Длина и трасса. РВД не должен быть натянут, перекручен или согнут с радиусом меньше допустимого. Для трубки заранее определяют точки крепления и изгибы.
6. Тип соединений. Проверяют диаметр, шаг резьбы, угол фитинга, тип уплотнения и посадочную поверхность.

Для точного изготовления полезно предоставить образец, фото с нескольких ракурсов или данные с маркировки. Если образец отсутствует, измеряют длину между уплотнительными плоскостями, определяют диаметр трубки либо рукава и фиксируют параметры каждого соединения. При сомнениях безопаснее провести профессиональный подбор, чем устанавливать несовместимую арматуру.

Трубки и шланги высокого давления используют в разных отраслях, но требования всегда зависят от нагрузки и рабочей среды. В гидравлике экскаваторов, погрузчиков, тракторов и манипуляторов РВД соединяют насосы, распределители и гидроцилиндры. На подвижных участках гибкий рукав необходим для безопасной работы механизмов.

В автомобилях и коммерческом транспорте шланги высокого давления встречаются в системе гидроусилителя руля, автоматической коробке передач, топливных магистралях и кондиционере. Трубки кондиционера обычно сочетаются с гибкими вставками: жёсткие элементы прокладывают по кузову, а шланги компенсируют вибрацию двигателя.

В промышленности такие магистрали применяют в прессах, станках, подъёмном оборудовании, системах подачи жидкостей и пневматике. Для автомоек и аппаратов высокого давления используют шланги, рассчитанные на воду, моющие составы, истирание и многократные изгибы.

Любые трубки и шланги высокого давления требуют регулярного осмотра. Критическими признаками считают влажные следы рабочей жидкости, трещины наружного слоя, вздутия, истирание до армирования, коррозию трубки, деформацию фитинга и повреждение резьбы. Рукав с видимой металлической оплёткой нельзя продолжать эксплуатировать: его прочность уже снижена.

Частые причины отказов — неправильный подбор по давлению, перегибы, перекручивание при монтаже, контакт с острыми кромками, перегрев и загрязнение системы. Отдельный риск создаёт неверная затяжка: недостаточная вызывает течь, а чрезмерная способна деформировать уплотнение или резьбу.

Что продлевает ресурс

• Прокладка рукавов без натяжения, скручивания и контакта с подвижными деталями.
• Использование защитной спирали, рукава или хомутов на участках истирания.
• Контроль чистоты гидравлического масла, фильтров и соединений.
• Регулярный осмотр после интенсивных работ и перед выходом техники на смену.
• Своевременная замена магистрали при первых критических дефектах.

Перед заменой необходимо остановить оборудование, сбросить давление и исключить случайный запуск. Нельзя искать утечку рукой: струя жидкости под давлением способна травмировать кожу. Старую трубку или шланг снимают после очистки зоны соединений, чтобы загрязнение не попало внутрь системы.

Новую магистраль устанавливают по естественной траектории. РВД располагают без скручивания, оставляют запас для движения узла и соблюдают допустимый радиус изгиба. Трубки фиксируют креплениями так, чтобы избежать вибрационного износа. После подключения проверяют герметичность на безопасном расстоянии, затем контролируют соединения при рабочем давлении.

Если требуется изготовление шланга высокого давления, его собирают из совместимых компонентов: рукава, фитингов и обжимной гильзы. Обжимка — это контролируемое сжатие гильзы на специальном прессе. Правильный диаметр обжима обеспечивает прочное и герметичное соединение без повреждения внутреннего слоя рукава.

• Трубка подходит для жёстких стационарных линий, а РВД — для подвижных участков и зон вибрации.
• При подборе учитывают давление, среду, температуру, внутренний диаметр, длину и тип соединения.
• Фитинги и резьбы нельзя определять только визуально: важно проверить стандарт и уплотнение.
• Трещины, вздутия, истирание, коррозия и течи указывают на необходимость диагностики и замены.
• Точная установка и корректный обжим помогают снизить риск повторной течи и простоя техники.
