Топливный шланг высокого давления соединяет насос, форсунки и топливную рампу двигателя, работая под значительной нагрузкой и в постоянном контакте с агрессивной средой топлива. От качества топливного шланга высокого давления зависит стабильная подача горючего, безопасность эксплуатации и ресурс всей топливной системы. В статье разберём устройство, материалы, виды и правила подбора топливного шланга высокого давления, а также признаки износа и порядок замены.

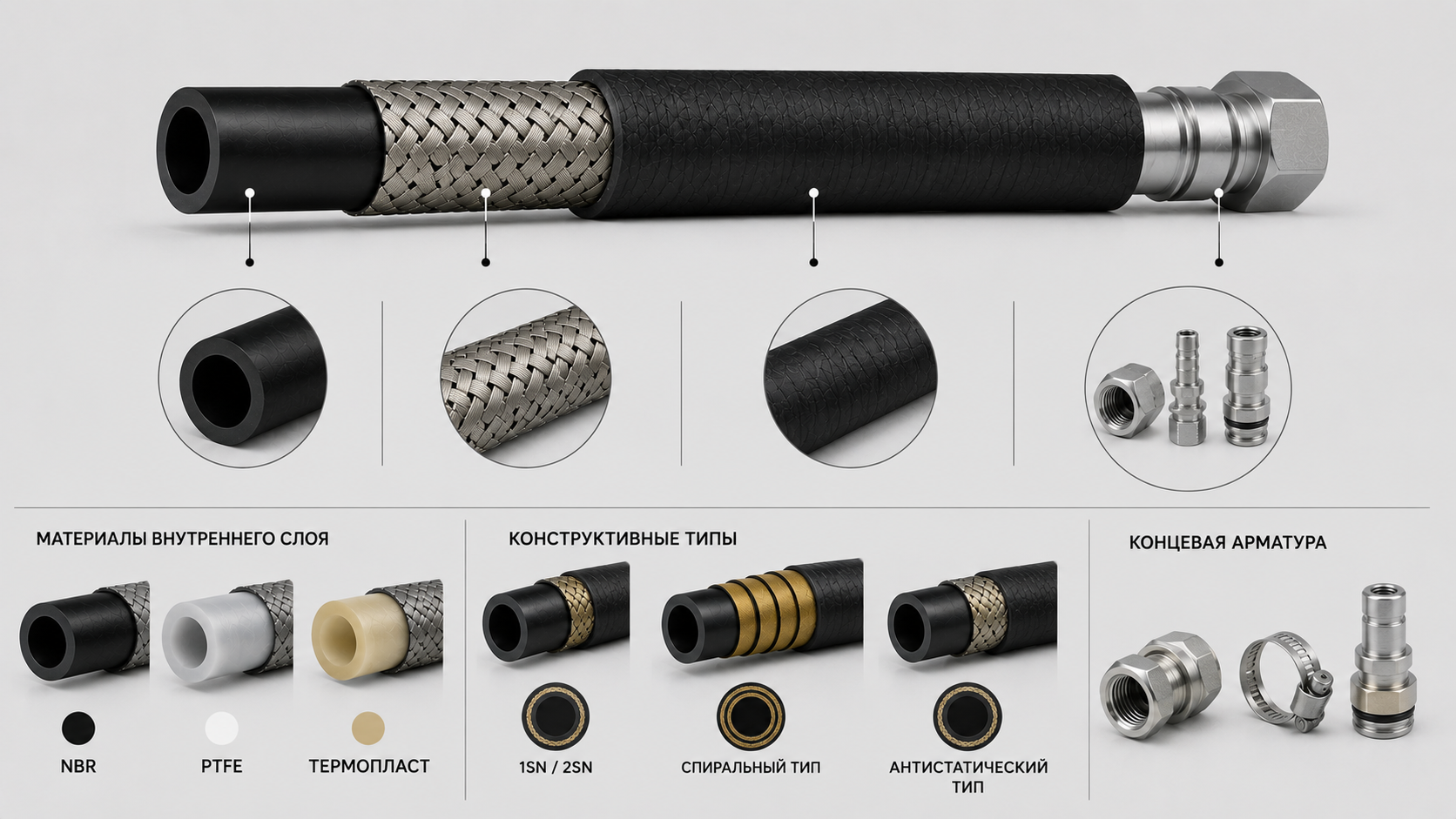

Топливный шланг высокого давления состоит из нескольких слоёв, каждый из которых выполняет свою функцию. Внутренний слой топливного шланга высокого давления контактирует непосредственно с горючим и должен быть химически устойчив к бензину, дизелю или газу. Армирующий слой воспринимает основную нагрузку давления, а наружная оболочка защищает изделие от истирания, масел и температурных перепадов.

Основные элементы конструкции

• Внутренний топливостойкий слой топливного шланга высокого давления.
• Армирующая оплётка из стальной проволоки или синтетических нитей.
• Наружная защитная оболочка, устойчивая к маслам и абразиву.
• Концевая арматура: штуцеры, хомуты и быстросъёмные соединения.

Резиновый топливный шланг высокого давления на основе нитрильного каучука NBR устойчив к минеральным топливам и остаётся эластичным при перепадах температуры. Фторопластовый шланг с внутренним слоем PTFE подходит для агрессивных сред и высоких температур, где обычная резина быстро теряет свойства. Термопластичные топливные шланги высокого давления легче резиновых и применяются там, где важен малый радиус изгиба.

Сравнение материалов внутреннего слоя

• NBR — базовое решение для бензина и дизеля.
• PTFE — химическая стойкость и работа при высоких температурах.
• Термопласт — лёгкость и гибкость для компактных систем.

Оплёточный топливный шланг высокого давления с одной или двумя стальными оплётками применяют в большинстве дизельных и бензиновых систем с давлением до 250 бар. Спиральный топливный шланг высокого давления выдерживает более высокие нагрузки и используют в системах прямого впрыска, где давление достигает нескольких сотен бар.

Конструктивные типы

1. 1SN/2SN. Проволочная оплётка для стандартных топливных систем.
2. Спиральный тип. Многослойное армирование для систем прямого впрыска.
3. Антистатический тип. Электропроводящий внутренний слой для отвода заряда при перекачке топлива.

Подбор топливного шланга высокого давления начинается с определения рабочего давления топливной системы, указанного в паспорте насоса или форсунок. Внутренний диаметр шланга должен соответствовать штатному сечению, иначе возможны падение давления и нестабильная подача топлива.

Ключевые параметры подбора

1. Давление. Рабочее давление шланга должно превышать максимальное давление системы с запасом прочности.
2. Диаметр. Внутренний диаметр топливного шланга высокого давления подбирают по штатному сечению магистрали.
3. Тип топлива. Материал внутреннего слоя должен быть совместим с бензином, дизелем или газом.
4. Температура. Учитывают нагрев от двигателя и окружающей среды.
5. Соединения. Тип резьбы и фитингов должен совпадать с патрубками насоса и рампы.

Топливный шланг высокого давления устанавливают в дизельных двигателях грузовой и спецтехники, системах прямого впрыска легковых автомобилей и стационарных топливных насосных станциях. Такой шланг также применяют в оборудовании для перекачки топлива на складах и автозаправочных комплексах, где важна герметичность при постоянной нагрузке.

Трещины на наружной оболочке, вздутия, запах топлива рядом с магистралью и видимые подтёки — основные сигналы, что топливный шланг высокого давления требует замены. Особое внимание уделяют местам обжима фитингов: именно там чаще всего появляются протечки из-за ослабления соединения.

Что ускоряет износ шланга

• Работа при давлении выше паспортных значений изделия.
• Контакт с горячими поверхностями двигателя без термозащиты.
• Перегибы и монтаж с превышением минимального радиуса изгиба.
• Использование топлива, несовместимого с материалом внутреннего слоя.

Перед заменой топливного шланга высокого давления сбрасывают остаточное давление в системе и отключают питание насоса. Старый шланг демонтируют, аккуратно откручивая соединения, чтобы не повредить резьбу штуцеров на двигателе или рампе.

Новый топливный шланг высокого давления устанавливают без перекручивания, соблюдая направление подачи топлива и минимальный радиус изгиба. После монтажа проверяют герметичность соединений на пониженном давлении и только затем запускают систему в полном режиме работы.

Если размеры или маркировка старого шланга утрачены, специалисты подбирают топливный шланг высокого давления по образцу, изготавливают изделие с нужными фитингами и выполняют опрессовку перед выдачей готового рукава.

• Топливный шланг высокого давления состоит из внутреннего слоя, армирования и защитной оболочки.
• Материал внутреннего слоя должен соответствовать типу топлива: бензин, дизель или газ.
• При подборе проверяют давление, диаметр, температуру и тип соединений.
• Трещины, вздутия и запах топлива указывают на необходимость немедленной замены.
• При отсутствии данных шланг можно изготовить по образцу с последующей опрессовкой.
