Соединитель шлангов высокого давления — это фитинг или муфта, предназначенные для герметичного соединения двух рукавов высокого давления или рукава с оборудованием. Он обеспечивает передачу рабочей жидкости под давлением без утечек в местах стыка магистрали. В статье разберём виды соединителей, устройство, критерии выбора, монтаж и типичные ошибки при сборке гидравлических линий.

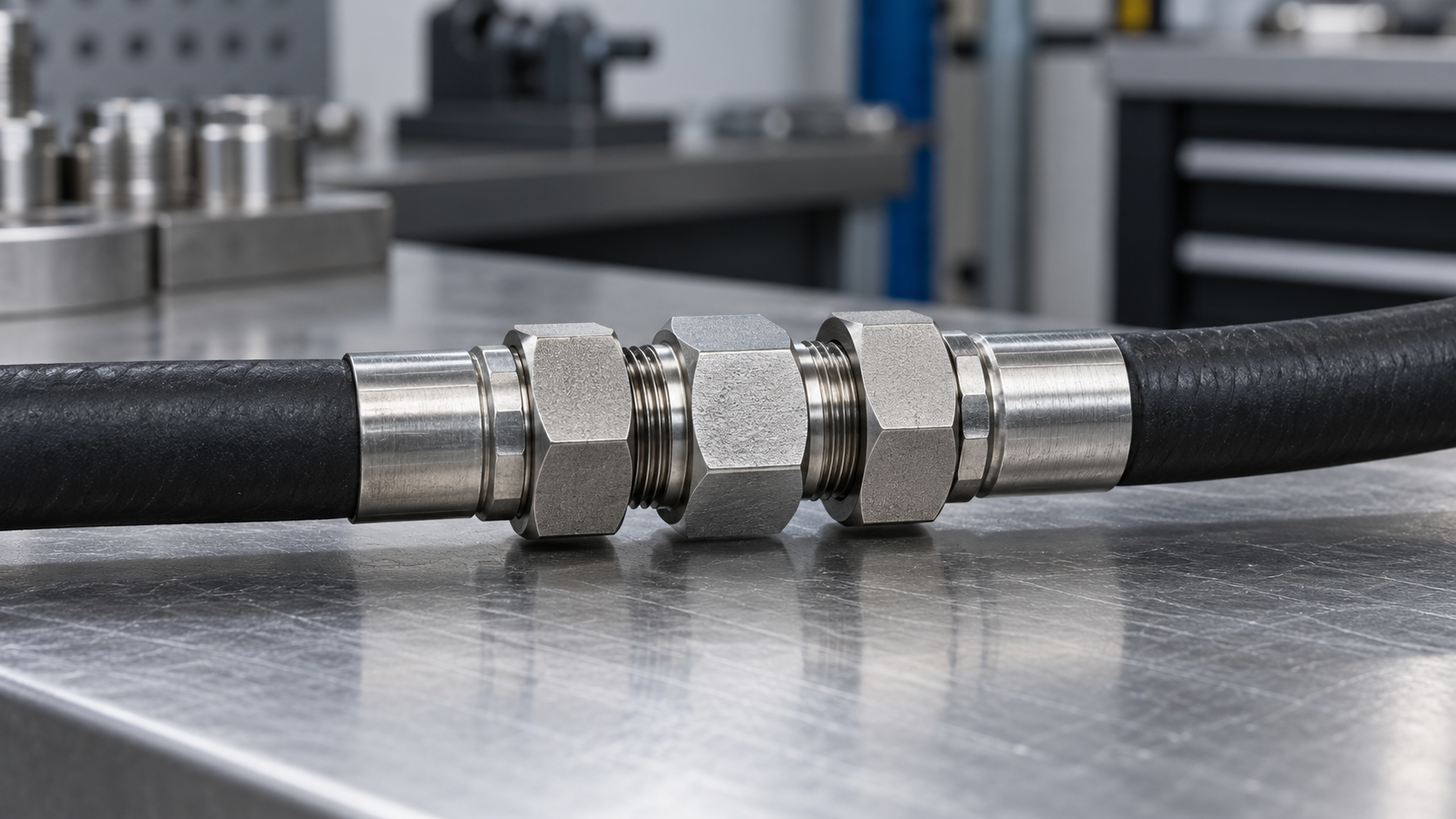

Соединитель шлангов высокого давления представляет собой резьбовое или фланцевое устройство, которое стыкует рукава друг с другом или подключает их к насосу и гидроцилиндру. Качественное изделие сохраняет герметичность при рабочем давлении и температурных перепадах в гидросистеме.

Основное назначение соединителя

• Герметичное соединение двух отрезков рукава высокого давления между собой.
• Подключение рукава высокого давления к насосу, гидроцилиндру или распределителю.
• Быстрая замена повреждённого участка магистрали без демонтажа всей линии.
• Создание разъёмных соединений для обслуживания и диагностики гидросистемы.

Соединитель шлангов высокого давления делится на несколько типов в зависимости от конструкции и способа фиксации рукава. Выбор конкретной модели зависит от давления системы, диаметра рукава и условий эксплуатации.

Основные типы соединителей

• Резьбовой соединитель шлангов высокого давления с накидной гайкой применяют для быстрого монтажа.
• Фланцевый соединитель шлангов высокого давления применяют для рукавов большого диаметра под высокое давление.
• Быстроразъёмный соединитель шлангов высокого давления удобен для частого отсоединения линий.
• Обжимной соединитель шлангов высокого давления устанавливают методом опрессовки на рукав.

Соединитель шлангов высокого давления состоит из корпуса, уплотнительного элемента и резьбового или фланцевого узла крепления. Такая конструкция обеспечивает равномерное распределение нагрузки и предотвращает протечки жидкости.

Основные элементы конструкции

• Корпус соединителя шлангов высокого давления изготавливают из стали или латуни для прочности.
• Уплотнительное кольцо, предотвращающее утечку жидкости в месте стыка соединителя.
• Резьбовая или фланцевая часть соединителя шлангов высокого давления для фиксации к оборудованию.
• Обжимная гильза соединителя, закрепляющая рукав на штуцере без смещения.

Выбор соединителя шлангов высокого давления зависит от рабочего давления системы, диаметра рукава и типа резьбы подключаемого оборудования. Ошибка при подборе приводит к протечкам и аварийному разрыву магистрали.

Критерии подбора соединителя

1. Рабочее давление системы, которое должен выдерживать соединитель шлангов высокого давления без разрушения.
2. Внутренний диаметр рукава, определяющий типоразмер соединителя для правильной посадки.
3. Тип резьбы оборудования: метрическая, BSP, JIC или NPT для совместимости соединителя.
4. Материал корпуса соединителя шлангов высокого давления в зависимости от агрессивности среды.

Правильный монтаж соединителя шлангов высокого давления включает подготовку торца рукава, установку уплотнения и затяжку с нормированным моментом. Нарушение технологии монтажа приводит к протечкам под рабочим давлением.

Порядок выполнения монтажа

1. Подготовить ровный торец рукава перед установкой соединителя шлангов высокого давления.
2. Установить уплотнительное кольцо в посадочное место соединителя перед сборкой.
3. Затянуть резьбовое соединение с моментом, указанным производителем соединителя.
4. Проверить герметичность стыка под рабочим давлением после монтажа соединителя.

Неправильный монтаж часто приводит к протечкам и разрушению уплотнения под нагрузкой. Знание типичных ошибок помогает избежать аварийных ситуаций в гидросистеме.

Частые ошибки при монтаже

• Использование соединителя шлангов высокого давления с несовпадающим типом резьбы оборудования.
• Недостаточная или избыточная затяжка резьбового соединения, вызывающая протечку или разрушение.
• Установка соединителя на деформированный или неровный торец рукава высокого давления.
• Применение изношенного уплотнительного кольца при повторной сборке соединителя.

Регулярный осмотр соединителя шлангов высокого давления позволяет своевременно выявить признаки износа уплотнения и корпуса. Своевременная замена изношенных элементов снижает риск аварийного отказа гидросистемы.

Правила ухода за соединителем

• Периодически проверять затяжку резьбового соединения соединителя шлангов высокого давления на объекте.
• Осматривать уплотнительные кольца соединителя на предмет трещин и деформации.
• Очищать резьбовую часть соединителя от загрязнений перед повторной сборкой.
• Своевременно менять изношенный соединитель шлангов высокого давления, не дожидаясь протечки.

Маркировка соединителя шлангов высокого давления включает тип резьбы, номинальный диаметр и класс рабочего давления по стандартам SAE и DIN. Это помогает быстро подобрать совместимую деталь при замене на объекте.

Что указывают в маркировке

• Тип резьбы и её размер, например метрическая M22 или дюймовая BSP 1/2 дюйма.
• Номинальный диаметр DN, соответствующий внутреннему диаметру подключаемого рукава.
• Класс рабочего давления в барах, который выдерживает конкретный соединитель.

Соединитель шлангов высокого давления отличается от простого переходника наличием уплотнительного узла, рассчитанного на высокое рабочее давление системы. Обычная муфта без уплотнения не обеспечивает такой же надёжности, поэтому соединитель шлангов высокого давления остаётся отдельной категорией арматуры.

Ключевые отличия оборудования

• Наличие уплотнительного элемента в соединителе шлангов высокого давления отличает его от простых муфт.
• Рассчитанный запас прочности корпуса соединителя под конкретное рабочее давление системы.
• Возможность быстрого разъёма линии с сохранением герметичности соединителя при повторной сборке.

• Соединитель шлангов высокого давления обеспечивает герметичное соединение рукавов и подключение к оборудованию.
• Существуют резьбовые, фланцевые, быстроразъёмные и обжимные соединители разного назначения.
• Выбор соединителя зависит от давления системы, диаметра рукава и типа резьбы оборудования.
• Правильный монтаж с нормированным моментом затяжки предотвращает протечки под давлением.
• Регулярный осмотр и своевременная замена соединителя снижают риск аварийного отказа гидросистемы.
