Резиновый шланг высокого давления — гибкий трубопровод для передачи рабочей жидкости при значительной нагрузке. Он соединяет узлы гидравлической системы и компенсирует вибрации и перемещения механизмов.

Чаще всего шланг резиновый высокого давления используется как рукав высокого давления, или РВД. Изделие подбирают по диаметру, давлению, температуре и типу жидкости.

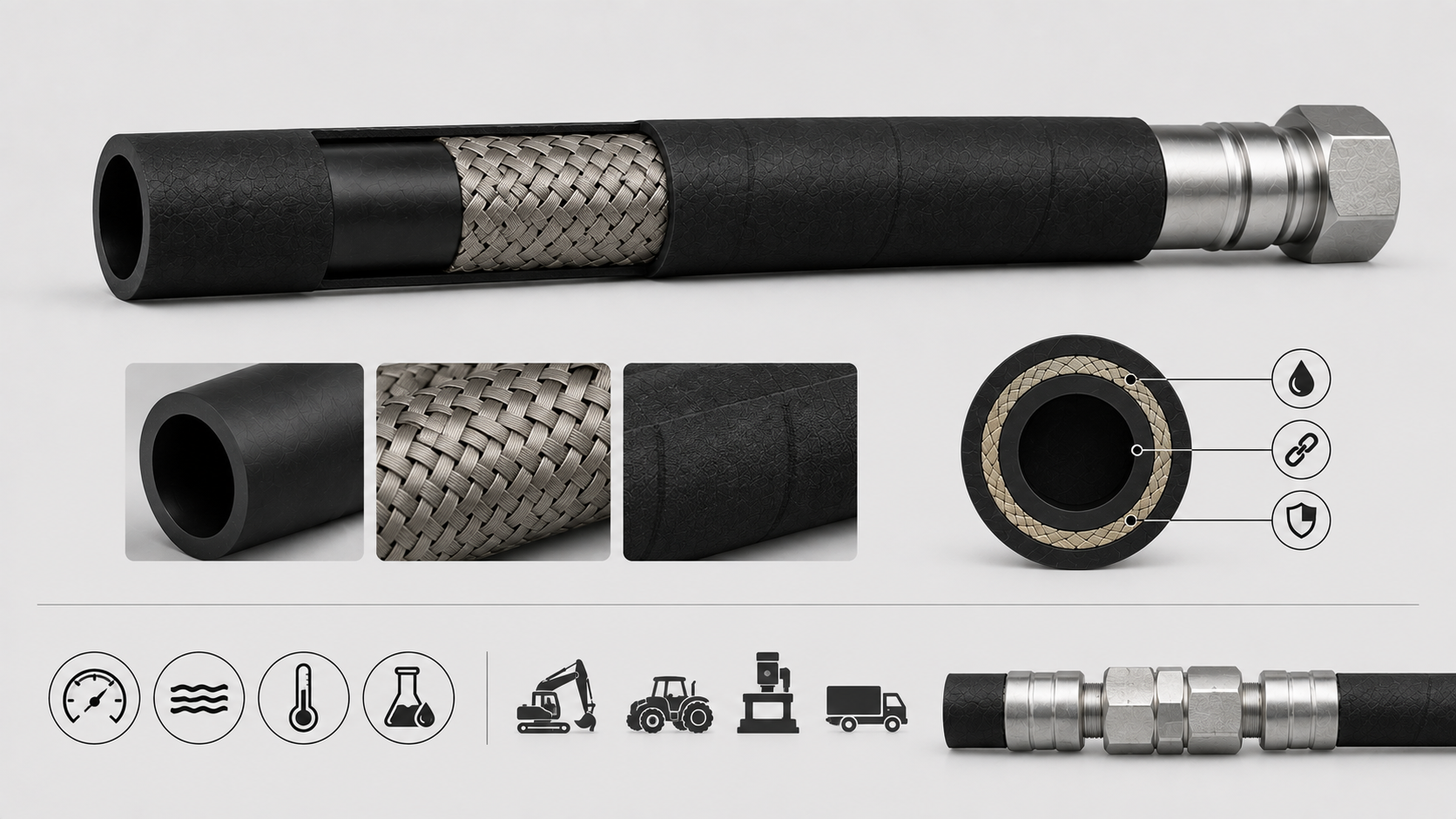

Шланг резиновый высокого давления имеет многослойную конструкцию. Внутренний слой, или камера, контактирует с рабочей средой. Армирующий слой воспринимает давление и придает изделию прочность. Наружный слой защищает шланг высокого давления от истирания, влаги, масла и других внешних факторов.

• Внутренний слой формирует герметичный канал для рабочей жидкости.
• Армирование выполняется металлической оплеткой, навивкой или текстильным усилением.
• Наружный слой защищает конструкцию от механических и климатических воздействий.

Для изготовления резинового шланга высокого давления применяются специальные резиновые смеси. Состав материала выбирается с учетом температуры, давления и свойств рабочей среды. Обычный технический рукав нельзя автоматически использовать вместо РВД.

Перед тем как заказать резиновый шланг высокого давления, определяют его рабочие параметры. Рабочее давление показывает нагрузку, при которой изделие рассчитано на длительную эксплуатацию. Также учитываются максимальное и разрывное давление, а для ответственных систем — необходимый запас прочности.

• Диаметр. Внутренний размер влияет на пропускную способность и скорость потока.
• Длина. Должна соответствовать расстоянию между узлами с учетом движения механизма.
• Температура. Материал должен сохранять свойства во всем рабочем диапазоне.
• Рабочая среда. Резина должна быть совместима с маслом, водой или другой жидкостью.

Рукава различаются по конструкции армирования. Однооплеточные модели используют при умеренных нагрузках. Двухоплеточные варианты рассчитаны на более высокое давление и тяжелые условия. Для особо нагруженных линий применяются рукава с несколькими слоями усиления.

Существуют также специальные изделия для высоких температур и агрессивных сред. Поэтому шланг резиновый высокого давления для экскаватора и изделие для промышленного станка могут иметь разные характеристики.

Шланг резиновый высокого давления используют там, где рабочую жидкость необходимо передавать под давлением и одновременно компенсировать вибрации или перемещения. РВД устанавливают на строительной и сельскохозяйственной технике, прессах, погрузчиках, кранах, станках и специализированном оборудовании.

Подбор начинают с параметров оборудования, а не с внешнего вида старого шланга высокого давления. Сначала определяют давление и тип рабочей жидкости, затем диаметр, длину, температурный диапазон и способ подключения.

Что проверить перед заказом резинового шланга высокого давления

• марку и тип старого рукава, если он сохранился;
• внутренний диаметр и необходимую длину;
• рабочее давление гидросистемы;
• тип и размер резьбы фитингов;
• угол расположения соединений;

Если выбирать шланг резиновый высокого давления только по диаметру, можно получить несовместимое изделие. Ошибка в давлении или фитингах способна привести к утечке и остановке техники.

Маркировка помогает определить тип и основные параметры резинового шланга высокого давления. На внешней поверхности могут указываться стандарт, размер, рабочее давление, температурный диапазон и данные производителя.

При замене маркировку сопоставляют с требованиями оборудования. Если данные стерлись, характеристики определяют по документации и параметрам гидролинии.

Фитинг — металлический соединительный элемент, который связывает рукав с оборудованием. Это может быть прямой или угловой наконечник, адаптер, фланец или другой тип соединения. Размер и конфигурация фитинга должны соответствовать посадочному месту.

Крепление выполняется методом обжима. Шланг резиновый высокого давления устанавливается вместе с фитингом в специальный пресс, после чего матрицы сжимают гильзу до заданного размера. Соединение становится прочным и герметичным.

Точный обжим важен не меньше выбора рукава. Недостаточная фиксация может вызвать разгерметизацию, а чрезмерное усилие способно повредить армирование. Поэтому изготовление РВД выполняют на специализированном оборудовании.

Когда готового изделия нет в наличии или требуется точное соответствие технике, шланг резиновый высокого давления можно изготовить по индивидуальным параметрам. Специалист определяет длину, диаметр, тип рукава, фитинги и их ориентацию.

Такой подход удобен для спецтехники: РВД можно изготовить по образцу старого рукава или параметрам системы. РВД-Техцентр выполняет изготовление и ремонт рукавов высокого давления.

Срок службы резинового шланга высокого давления зависит не только от материала, но и от монтажа. Шланг резиновый высокого давления нельзя прокладывать с чрезмерным натяжением или резким перегибом. Следует исключить постоянное трение о металлические элементы и контакт с горячими поверхностями.

• не превышайте допустимое рабочее давление;
• не допускайте перекручивания рукава при установке;
• защищайте изделие от острых кромок и постоянного истирания;
• периодически осматривайте наружный слой и соединения.

Частые причины отказа шланга — превышение давления, неправильная прокладка, механическое истирание, высокая температура и естественное старение резины. Опасными признаками считаются трещины, порезы, вздутия, потертости, деформация и следы рабочей жидкости около фитингов.

При серьезном повреждении шланг резиновый высокого давления необходимо заменить: эксплуатация негерметичного изделия повышает риск остановки оборудования.

Шланг резиновый высокого давления должен соответствовать давлению, температуре, рабочей жидкости, диаметру и условиям установки. Надежность системы зависит также от правильного выбора фитингов и качества обжима.

Для ответственной техники шланг резиновый высокого давления лучше подбирать по реальным параметрам гидросистемы, а не по виду старого изделия. Профессиональное изготовление позволяет получить шланг нужной длины, конфигурации и комплектации и снизить риск простоев оборудования.
