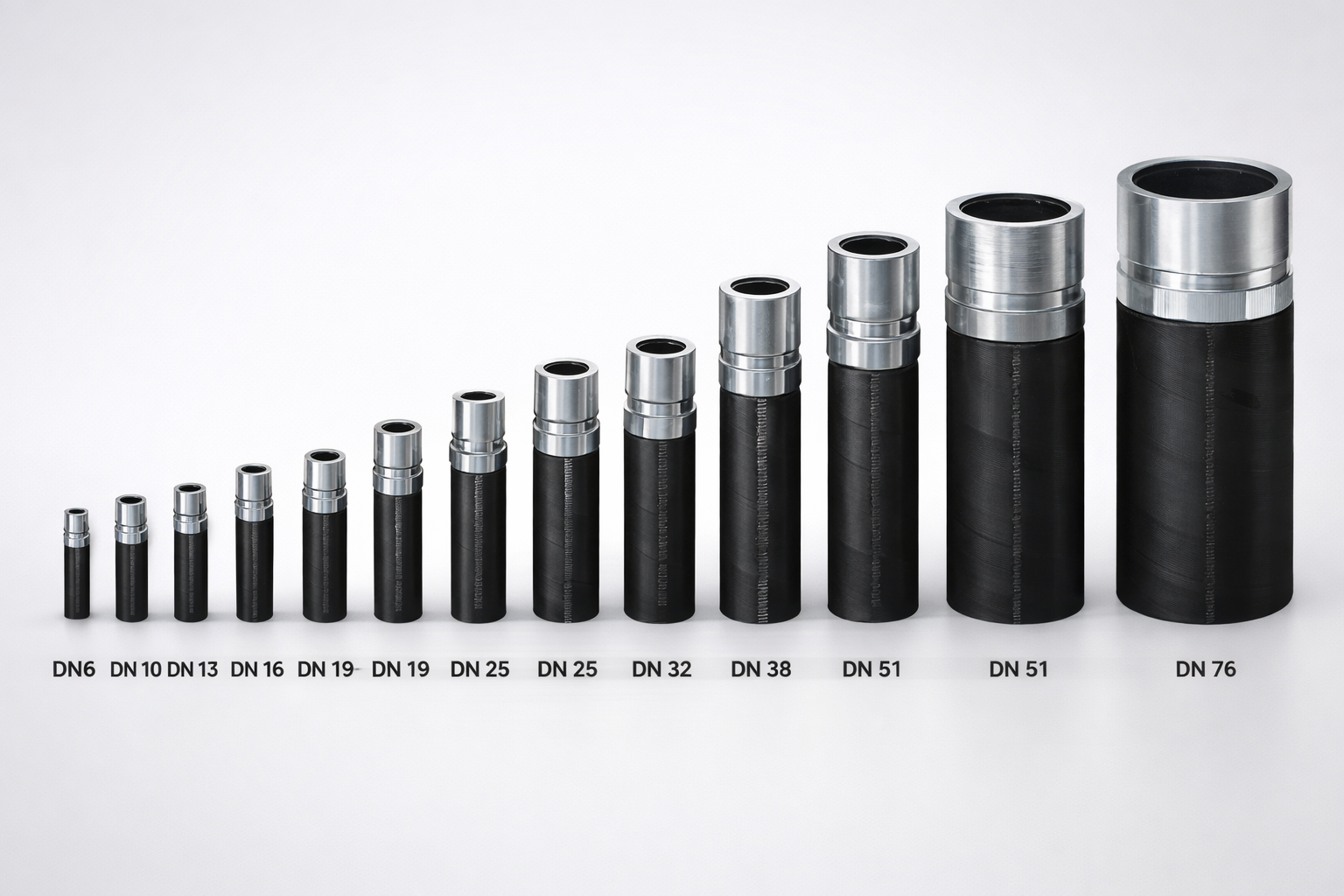

РВД размеры обозначаются DN (условный проход) от DN6 до DN76 и определяют внутренний диаметр рукава высокого давления от 6,2 до 77 мм с допусками ±0,5-1 мм. Стандартные РВД размеры включают наружный диаметр 13-105 мм, толщину армирования 3-12 мм, рабочее давление 40-700 бар и расход жидкости 2-150 л/мин. Правильный подбор размеров РВД обеспечивает оптимальную скорость потока 3-7 м/с и ресурс 2-5 лет в гидросистемах экскаваторов и тракторов.

РВД размеры обозначаются DN (Diameter Nominal - условный проход), равный внутреннему диаметру рукава в миллиметрах. DN определяет пропускную способность: РВД DN6 обеспечивает расход 2-4 л/мин при скорости 5 м/с, РВД DN51 - до 150 л/мин при той же скорости.

Комплекс РВД размеров состоит из четырех параметров:

• DN (внутренний диаметр): 6,2; 9,5; 12,7; 15,9; 19,1; 25,4; 31,5; 38,1; 50,8; 63,5; 76,2 мм;
• OD (наружный диаметр): 13-105 мм с допуском ±2 мм;
• Толщина армирования: 3,2-12,5 мм (определяет давление);
• Рабочее давление: 40-700 бар (зависит от типа рукава).

Расшифровка типичной маркировки РВД размеров: 2SN R17 DN19-280bar-L1650 означает рукав двухплетного армирования, произведенный в 1-м квартале 2017 года, внутренний диаметр 19,1 мм, давление 280 бар, общая длина 1650 мм.

Детализированная таблица РВД размеров по международным стандартам ГОСТ Р 53995-2010 и DIN EN853:

Допуски РВД размеров: ID ±0,5 мм (DN≤25 мм), ±1 мм (DN>25 мм); OD ±2 мм; давление ±10%. Стандарты ГОСТ 5398 гарантируют взаимозаменяемость РВД размеров.

РВД размеры существенно различаются по конструктивному исполнению армирования:

• РВД 1SN: Один стальной плетень, DN6-38 мм, давление 100-225 бар, для минеральных масел, бензина, дизеля;
• РВД 2SN: Два стальных плетня, DN6-76 мм, 70-400 бар, универсальные РВД размеры для 85% гидросистем;
• РВД 4SP: Четыре стальные спирали, DN19-51 мм, 210-560 бар, для супервысокого давления гидромолотов;
• РВД 4SH: Четыре спирали + оплетка, DN51-102 мм, 350-420 бар, тяжелая промышленность и всасывание.

Статистика применения РВД размеров: DN19 2SN (28% рынка), DN25 2SN (35%), DN25 4SP (15%) для гидроцилиндров экскаваторов и погрузчиков.

Расширенная таблица гидравлических параметров РВД размеров:

Оптимальная скорость потока для РВД размеров: 4-6 м/с (напорные), 1-2 м/с (обратка). Формула расхода: Q = 0,785×(DN/10)²×V×60, где V - скорость м/с.

Заводские РВД размеры по моделям популярной техники:

Для гидромолотов обязательны РВД размеры DN25-38 тип 4SP, для тракторной навески DN13-19 тип 2SN, для экскаваторов DN19-25.

Полная расшифровка параметров РВД размеров в маркировке (нанесена белой краской каждые 550-650 мм):

• 2SN R19 DN19-280bar-L1650-CR-M22: 2SN, 1 квартал 2019г, DN19, 280 бар, длина 1650 мм, камлок M22×1,5;
• 4SP-25-420-2.2M-PT-3/8: 4SP, DN25, 420 бар, 2200 мм, пассатижная муфта 3/8";
• 1SN-13-225-850-BSP-M18: 1SN, DN13, 225 бар, 850 мм, британская трубная муфта M18.

Отсутствие или неразборчивая маркировка РВД размеров указывает на фабричный брак или подделку. ГОСТ требует 100% читаемость на всей длине РВД.

Профессиональный алгоритм подбора РВД размеров для гидросистем:

1. Определите расход насоса Q (л/мин) из паспорта техники;
2. Рассчитайте DN: DN = √(Q×400/π) ≈ Q/10 (пример: 32л/мин → DN19);
3. Умножьте давление насоса P ×1,25 для запаса прочности;
4. Выберите тип рукава: P≤200бар=2SN, 200-400бар=4SP, >400бар=спец.исполнение;
5. Проверьте OD под муфту: таблица Parker/Manuli/Alfagomma;
6. Контрольная проверка: стенд 1,5×P, 200 000 импульсов.

Пример расчета: Насос 42л/мин, 220бар → РВД размер 2SN DN25 (210бар) или 4SP DN19 (560бар) для надежности.

Критические ошибки при выборе РВД размеров и методы предотвращения:

• 1. Недостаточный DN: Скорость >8м/с → нагрев +85°C, разрыв за 200 часов;
• 2. Избыточный DN: Скорость <2м/с → кавитация, потери мощности 35%;
• 3. Недостаточное давление рукава: Взрыв при 400 000 импульсах;
• 4. Несовпадение OD с муфтой: Протечка или невозможность сборки;
• 5. Игнорирование вязкости масла: Зима +60% DN для МГ-46В;
• 6. Неправильный тип армирования: 1SN вместо 2SN → разрыв;
• 7. Отсутствие испытаний: 15% скрытых дефектов;
• 8. Игнорирование импульсов: 1млн циклов → 90% отказов.

Золотое правило РВД размеров: DN = √(Q×400), Pрукава ≥ Pнасоса×1,3, скорость 4-6 м/с, стендовая проверка.

РВД размеры DN6-76: ID 6,2-77мм, OD 13-105мм, армирование 3-12мм. 2SN DN19-25 (175-280бар, 25-70л/мин) для экскаваторов/тракторов, 4SP DN25-38 (420бар) для гидромолотов. Подбор: DN≈Q/10, P×1,25. Допуски ID±0,5мм, OD±2мм. Ходовые: DN19(28%), DN25(35%).
