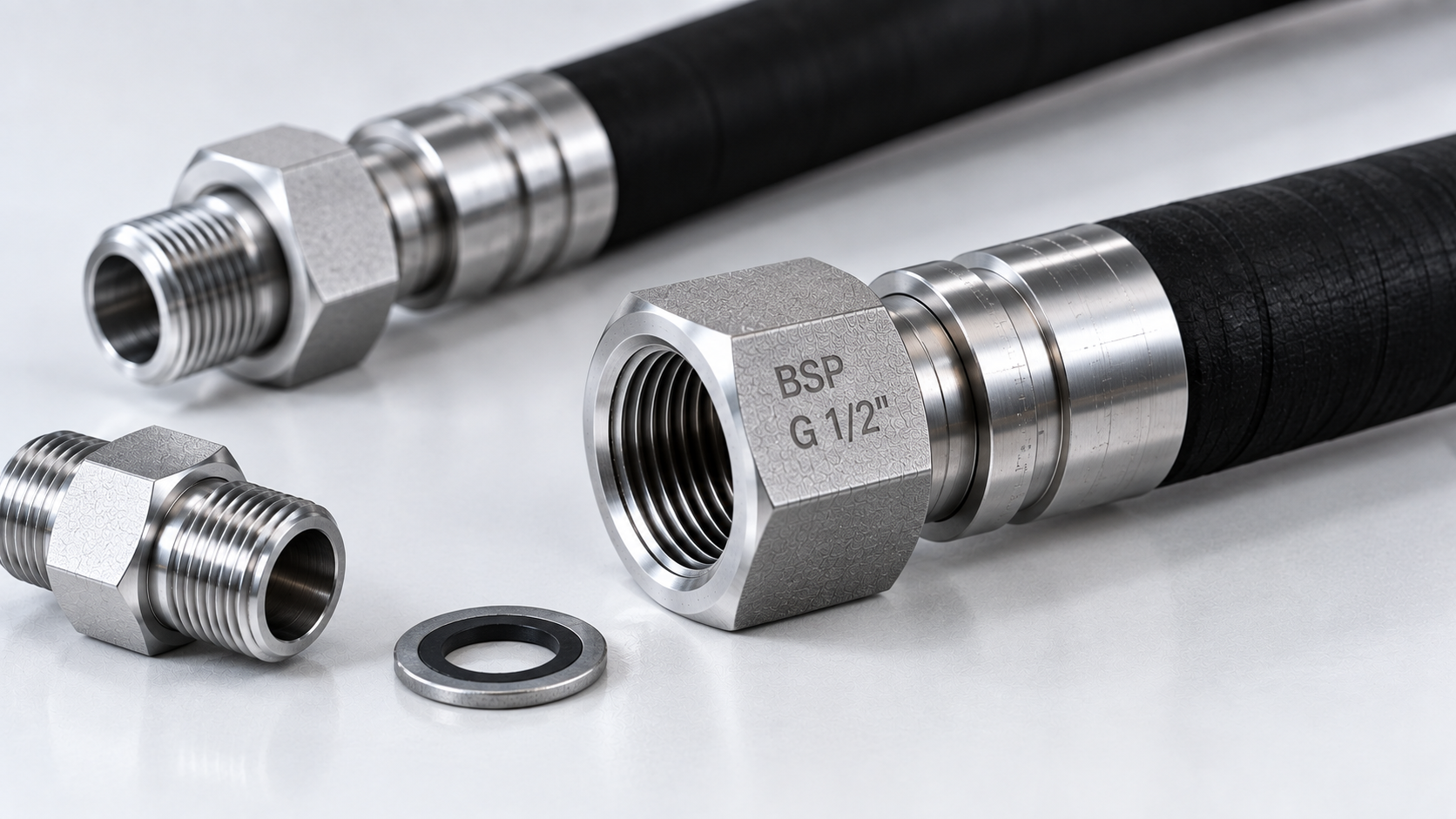

РВД BSP — рукав высокого давления с фитингом BSP, сокращённым от British Standard Pipe, британского стандарта резьбы для РВД. РВД — сокращение от рукав высокого давления, шланг с армированием, передающий жидкость под давлением в гидравлике РВД.

Фитинг РВД с резьбой BSP используют для присоединения РВД к гидравлическим портам европейского и азиатского оборудования, где стандарт BSP распространён значительно шире, чем американские аналоги резьбы РВД.

Резьба BSP у фитингов РВД делится на два основных подтипа конструкции.

BSPP. Цилиндрическая резьба BSP, обозначается буквой G, распространённый вариант BSP для фитингов РВД в гидравлике.

BSPT. Коническая резьба BSP, реже встречается на фитингах РВД, применяется там, где нужна герметизация самой резьбой BSP.

Угол профиля резьбы BSP составляет 55 градусов, что отличает BSP от близких по виду стандартов резьбы на фитингах РВД других производителей.

Ключевая особенность фитинга РВД BSP — герметичность обеспечивает не сама резьба BSP, а элемент уплотнения РВД.

Уплотнение конусом 60 градусов. Распространённый способ герметизации фитинга РВД BSP, где конус штуцера прижимается к конусу гайки РВД.

Уплотнение по плоскости. Второй вариант герметизации фитинга РВД BSP, где контакт по плоской поверхности с кольцом РВД.

Подмотка фум-ленты на резьбу BSP фитинга РВД не обеспечивает герметичности соединения РВД, поскольку резьба BSPP не рассчитана на уплотнение нарезкой.

При подборе фитинга РВД важно не путать резьбу BSP с похожими стандартами резьбы других производителей гидравлики.

BSP и NPT. Резьба NPT — американский стандарт с углом 60 градусов против 55 градусов у BSP, эти резьбы РВД похожи, но несовместимы между собой физически.

BSP и JIC. Фитинг JIC уплотняется конусом 37 градусов вместо конуса 60 градусов у BSP, резьба JIC имеет иной шаг витков на фитинге РВД.

BSP и метрическая резьба. Метрическая резьба на фитингах РВД измеряется в миллиметрах, а не в дюймах, что отличает её от резьбы BSP визуально сразу.

Резьба BSP для РВД охватывает широкий диапазон размеров от 1/8 до 2 дюймов включительно. Наиболее востребованные размеры фитингов РВД BSP — от 1/4 до 1 дюйма, что соответствует диаметру РВД от 6 до 25 мм в стандартной гидравлике спецтехники и промышленного оборудования с резьбой BSP.

Если вам требуется подбор или изготовление РВД с фитингами BSP под конкретное оборудование вашей гидравлической системы, подробнее об услугах можно узнать на странице услуги РВД-Техцентр, где специалисты определят точный типоразмер резьбы BSP для рукава.

Подбор фитинга РВД с резьбой BSP строится на критериях выбора.

Соответствие ответному порту. Резьба BSP на фитинге РВД должна точно совпадать с портом оборудования, иначе соединение РВД с BSP будет негерметичным.

Тип уплотнения BSP. Важно уточнить, требуется ли уплотнение конусом или по плоскости для порта гидросистемы с резьбой BSP.

Диаметр рукава РВД. Размер резьбы BSP фитинга РВД должен соответствовать диаметру рукава для сохранения расхода жидкости через РВД.

Первый пример — сервисный центр импортной строительной спецтехники, где механик перепутал резьбу BSP с похожей по размеру резьбой NPT при заказе фитинга для РВД. Соединение РВД с BSP оказалось негерметичным из-за разного угла профиля резьбы, что привело к протечке жидкости при первом запуске гидравлики на объекте.

Второй пример — промышленное предприятие с европейским гидравлическим оборудованием, где требовалась замена РВД с фитингами BSP на нескольких насосных станциях производства одновременно. Специалисты точно определили типоразмер резьбы BSP по остаткам старых фитингов РВД и изготовили рукава с правильным уплотнением конусом 60 градусов без ошибок совместимости оборудования на всех станциях предприятия.

Третий пример — компания, обслуживающая гидравлические прессы азиатского производства, где при регулярном ремонте оборудования постоянно требовались РВД с фитингами BSP разных размеров и типоразмеров. Наличие готового склада фитингов BSP позволило сократить время изготовления рукавов РВД для клиента почти вдвое по сравнению с заказом резьбы под конкретную задачу и ожиданием доставки материалов.

Можно ли соединить фитинг BSP с портом NPT напрямую? Нет, из-за разного угла профиля резьбы соединение РВД с BSP и NPT будет негерметичным и может повредить резьбу обеих деталей.

Как определить, что резьба именно BSP, а не похожий стандарт? Измерьте угол профиля резьбы BSP и шаг витков специальным калибром или обратитесь к специалистам РВД для определения.

Нужна ли фум-лента на резьбе BSP фитинга РВД? Нет, герметичность соединения РВД обеспечивает конус или плоскость уплотнения, а не сама резьба BSPP.

Есть ли доставка готовых РВД с фитингами BSP? Да, условия доставки РВД с резьбой BSP доступны на странице доставка РВД-Техцентр.

РВД BSP — рукав высокого давления с фитингом британского стандарта резьбы BSP, широко распространённого в европейской и азиатской промышленной гидравлике. Резьба BSP делится на параллельную BSPP и коническую BSPT, а герметичность соединения РВД обеспечивает конус 60 градусов или плоское уплотнение, а не сама резьба BSP. Важно не путать BSP с похожими стандартами NPT, JIC и метрической резьбой на фитингах РВД, поскольку они физически несовместимы между собой.
