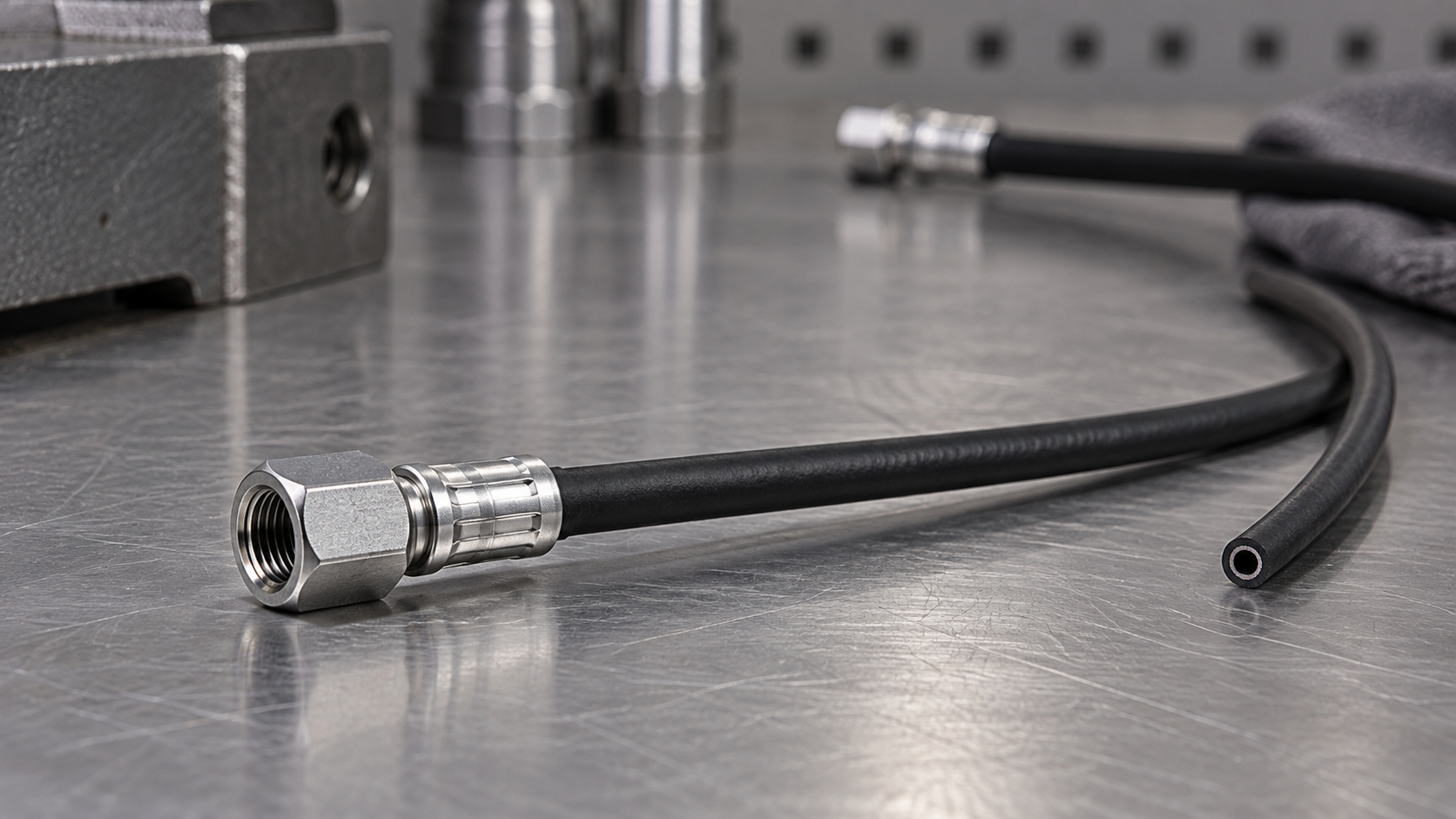

РВД-5 — это рукав высокого давления с условным диаметром DN5, один из самых компактных типоразмеров в линейке гидравлических рукавов. РВД-5 применяют там, где расход рабочей жидкости невелик, а место для прокладки магистрали РВД-5 ограничено. В статье разберём технические характеристики РВД-5, виды конструкции РВД-5, области применения, правила подбора фитингов и монтажа РВД-5, а также признаки износа и типичные ошибки при замене РВД-5.

Обозначение РВД-5 указывает на условный внутренний диаметр DN5, то есть внутренний просвет рукава составляет около пяти миллиметров. РВД-5 относится к рукавам малого диаметра, и рукав РВД-5 используется преимущественно в узлах с точным дозированием рабочей жидкости.

Расшифровка маркировки на поверхности рукава

• DN5 — условный диаметр, показывающий внутренний просвет РВД-5 в миллиметрах.
• WP — рабочее давление, максимальное значение для безопасной эксплуатации РВД-5.
• Стандарт EN 853, SAE 100R или ГОСТ, по которому изготовлен РВД-5 на производстве.

РВД-5 выпускают в нескольких конструктивных исполнениях РВД-5 с разным типом армирования и рабочим давлением. Характеристики РВД-5 зависят от материала внутреннего слоя РВД-5, количества оплёток и назначения РВД-5 в конкретной гидросистеме.

Основные параметры РВД-5

• Внутренний диаметр РВД-5 составляет около пяти миллиметров по стандарту DN, что определяет пропускную способность.
• Рабочее давление РВД-5 в зависимости от исполнения достигает от ста пятидесяти до четырёхсот бар.
• Минимальный радиус изгиба РВД-5, за пределами которого начинается излом армирования.
• Температурный диапазон эксплуатации РВД-5 от минус сорока до плюс ста градусов.

РВД-5 различают по типу армирующего слоя РВД-5, который определяет прочность и максимальное рабочее давление изделия. Выбор конструкции РВД-5 зависит от условий эксплуатации и требований гидравлической системы, где будет работать РВД-5.

Оплёточный РВД-5

• Оплёточный РВД-5 с одной или двумя текстильными или металлическими оплётками для среднего давления.
• Применение оплёточного РВД-5 в компактной гидравлике РВД-5 и системах с ограниченным пространством монтажа.
• Гибкость оплёточного РВД-5 выше, чем у аналогичного рукава большего диаметра.

Спиральный РВД-5

• Спиральный РВД-5 с металлической навивкой для повышенных рабочих давлений.
• Применение спирального РВД-5 в компрессорном оборудовании и высоконагруженных узлах.
• Прочность спирального РВД-5 позволяет РВД-5 выдерживать пиковые скачки давления в системе.

РВД-5 используют в гидравлике малогабаритной спецтехники РВД-5, в системах смазки, в контрольно-измерительных линиях и в узлах точной дозировки жидкости. Компактный диаметр делает РВД-5 востребованным решением РВД-5 там, где крупные рукава физически не устанавливаются.

Основные сферы применения РВД-5

• Системы централизованной смазки узлов спецтехники и промышленного оборудования.
• Контрольно-измерительные линии манометров и датчиков давления в гидросистемах.
• Узкие технологические полости оборудования, где нужен рукав малого диаметра, например РВД-5.

Подбор РВД-5 начинают с определения рабочей среды РВД-5, давления в системе и требуемой длины изделия. Ошибка при выборе РВД-5 приводит к недостаточной пропускной способности РВД-5 или преждевременному износу рукава.

Ключевые параметры подбора РВД-5

1. Тип рабочей среды: минеральное масло, смазка, эмульсия или другая техническая жидкость.
2. Рабочее давление системы с обязательным запасом прочности для РВД-5.
3. Требуемая длина РВД-5 и радиус прокладки трассы в конкретной гидросистеме.
4. Тип концевой арматуры РВД-5 и резьбы фитингов, совместимых с насосом.

Правильный подбор фитингов для РВД-5 определяет надёжность соединения РВД-5 и герметичность всей магистрали. Концевая арматура РВД-5 должна соответствовать стандарту резьбы насоса или другого узла, куда подключается РВД-5.

Что учитывать при подборе фитингов

• Стандарт резьбы BSP, JIC или метрическая, совместимый с фитингом РВД-5.
• Материал изготовления фитинга РВД-5, устойчивый к рабочей среде системы.
• Угол наклона штуцера РВД-5, прямой или угловой, в зависимости от трассы прокладки.

Правильный монтаж РВД-5 включает подготовку резьбы РВД-5, обжим фитингов и проверку герметичности под давлением. Замена РВД-5 требует демонтажа старого изделия РВД-5, подбора аналогичного диаметра и корректной опрессовки нового рукава.

Порядок замены РВД-5

1. Демонтировать старый РВД-5, предварительно сбросив давление в гидросистеме.
2. Подобрать новый РВД-5 того же диаметра, длины и типа армирования.
3. Обжать фитинги на прессе с матрицей, соответствующей диаметру РВД-5.
4. Проверить герметичность соединений РВД-5 под рабочим давлением перед вводом в работу.

Своевременная диагностика РВД-5 предотвращает аварийный разрыв магистрали РВД-5 и связанные с этим простои техники. Регулярный осмотр РВД-5 помогает выявить дефекты РВД-5 на ранней стадии, пока повреждение не привело к отказу изделия.

На что обратить внимание при осмотре

• Трещины и потёртости на наружной оболочке РВД-5 при регулярной эксплуатации.
• Вздутия и деформации РВД-5, возникающие при повреждении армирующего слоя.
• Следы подтёков жидкости в местах обжима фитингов на концах РВД-5.

РВД-5 часто путают с более крупными рукавами, хотя разница в диаметре заметно влияет на пропускную способность и монтаж. По сравнению с РВД-8 или РВД-10, рукав РВД-5 пропускает меньший объём жидкости, но выигрывает в компактности и гибкости при прокладке трассы.

Когда выбирать именно РВД-5

• РВД-5 подходит, если расход жидкости в узле невелик и важна компактность монтажа.
• РВД-5 уступает по пропускной способности рукавам большего диаметра при высоком расходе.
• РВД-5 удобен для сложных трасс с частыми изгибами и ограниченным пространством.

• РВД-5 имеет условный диаметр DN5 и применяется в компактной гидравлике, смазочных и контрольных линиях.
• РВД-5 выпускают в оплёточном и спиральном исполнении с разным рабочим давлением.
• При выборе РВД-5 учитывают рабочую среду, давление, длину и тип концевой арматуры.
• Маркировка РВД-5 содержит диаметр DN, рабочее давление WP и стандарт производства.
• Регулярная диагностика и правильный монтаж продлевают срок службы РВД-5.
