РВД 2SN — это рукав высокого давления с двухслойным металлическим армированием, один из самых распространённых типов гидравлических рукавов в промышленности и спецтехнике. РВД 2SN изготавливают по стандарту EN 853, который определяет конструкцию РВД 2SN, рабочее давление РВД 2SN и допуски для этого класса рукавов. В статье разберём устройство РВД 2SN, технические характеристики РВД 2SN, области применения, правила подбора фитингов, монтаж и признаки износа рукава РВД 2SN.

Обозначение РВД 2SN расшифровывается как рукав высокого давления РВД 2SN с двумя слоями спиральной оплётки (2S) нормального исполнения (N). РВД 2SN относится к семейству рукавов, где каждый слой армирования РВД 2SN состоит из стальной проволочной оплётки РВД 2SN, а не спиральной навивки.

Расшифровка маркировки на поверхности рукава

• 2SN — тип конструкции РВД 2SN с двумя слоями стальной оплётки нормального исполнения.
• DN — условный внутренний диаметр рукава РВД 2SN в миллиметрах.
• WP — рабочее давление, максимальное значение для безопасной эксплуатации РВД 2SN.
• Стандарт EN 853 или ГОСТ, по которому изготовлен РВД 2SN на производстве.

РВД 2SN выпускают в диапазоне диаметров РВД 2SN от DN6 до DN51 с разным рабочим давлением для каждого типоразмера. Характеристики РВД 2SN определяются количеством оплёток РВД 2SN, материалом внутреннего слоя РВД 2SN и назначением рукава в конкретной гидросистеме.

Основные параметры рукава

• Внутренний диаметр РВД 2SN варьируется от шести до пятидесяти одного миллиметра по стандарту DN, что определяет пропускную способность РВД 2SN.
• Рабочее давление РВД 2SN достигает от ста шестидесяти до двухсот пятидесяти бар в зависимости от диаметра рукава РВД 2SN.
• Минимальный радиус изгиба РВД 2SN, за пределами которого начинается излом армирования РВД 2SN.
• Температурный диапазон эксплуатации РВД 2SN от минус сорока до плюс ста градусов.

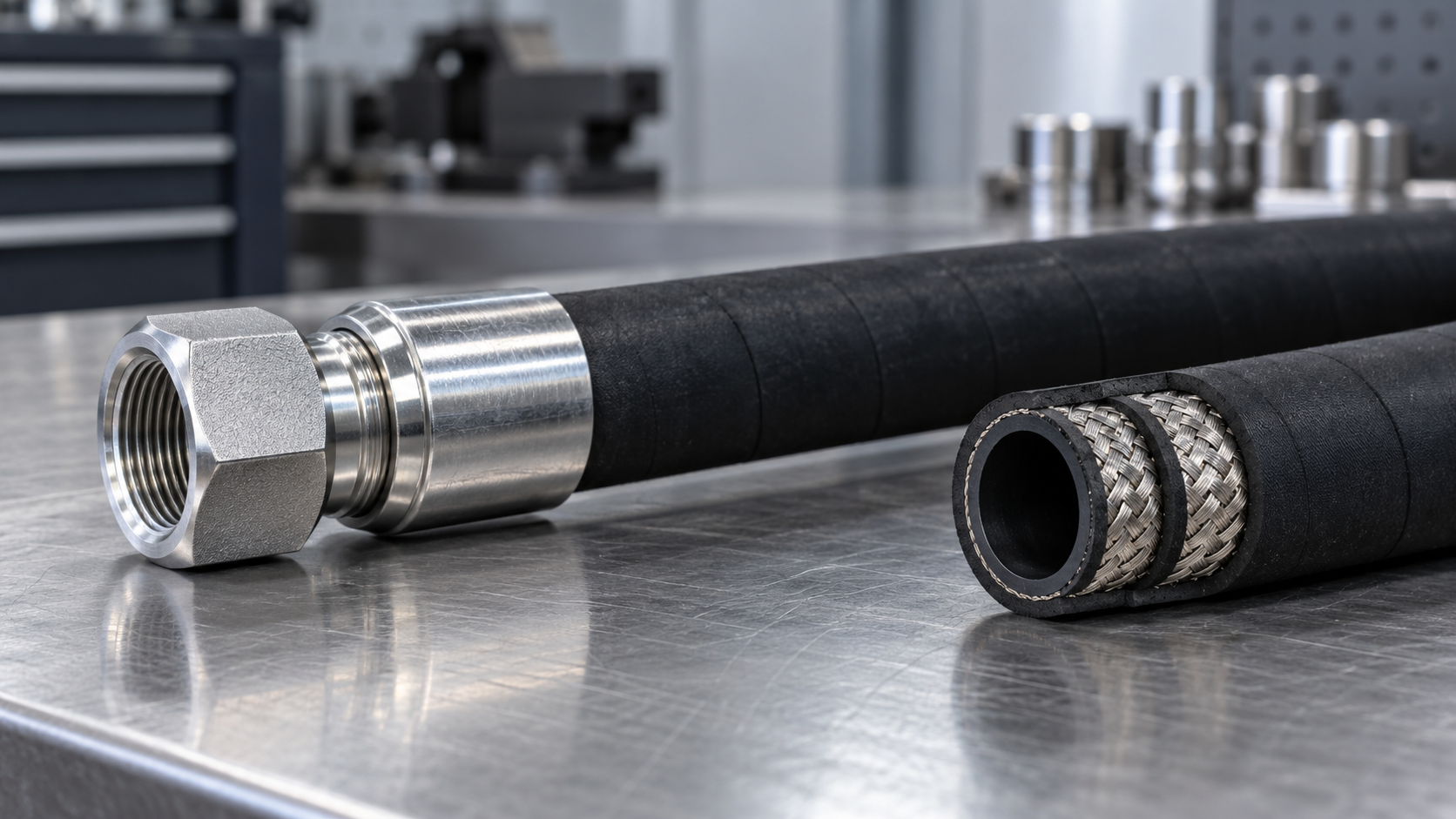

Рукав РВД 2SN состоит из внутреннего резинового слоя РВД 2SN, двух слоёв стальной оплётки и наружной защитной оболочки. Такая конструкция РВД 2SN обеспечивает высокую прочность РВД 2SN при относительно небольшом наружном диаметре РВД 2SN.

Из чего состоит рукав

• Внутренний резиновый слой РВД 2SN, устойчивый к маслу и рабочей жидкости под давлением в системе.
• Два слоя стальной проволочной оплётки РВД 2SN, формирующие армирование рукава.
• Наружная резиновая оболочка РВД 2SN, защищающая рукав РВД 2SN от истирания и внешних воздействий.

РВД 2SN используют в гидравлике экскаваторов, погрузчиков, тракторов, а также в промышленном оборудовании со средним и высоким рабочим давлением РВД 2SN. Универсальность конструкции делает РВД 2SN одним из базовых типоразмеров РВД 2SN на рынке рукавов высокого давления.

Основные сферы применения

• Гидравлические системы спецтехники: экскаваторы, погрузчики, дорожные и коммунальные машины.
• Промышленное оборудование с повышенным расходом рабочей жидкости под давлением.
• Прессовое и станочное оборудование, где требуется рукав РВД 2SN с высокой прочностью армирования.

РВД 2SN отличается от других типов количеством слоёв армирования РВД 2SN и, соответственно, рабочим давлением конструкции РВД 2SN. РВД 1SN имеет один слой оплётки и выдерживает меньшее давление, а РВД 4SP использует спиральное армирование для экстремальных нагрузок.

Сравнение типов рукавов

• РВД 1SN подходит для систем с умеренным давлением, где не требуется двойное армирование.
• РВД 2SN обеспечивает более высокое рабочее давление РВД 2SN благодаря двум слоям стальной оплётки.
• РВД 4SP применяется при экстремальных давлениях за счёт спиральной навивки армирования.

Подбор РВД 2SN начинают с определения рабочего давления РВД 2SN, диаметра магистрали РВД 2SN и типа рабочей среды. Ошибка при выборе РВД 2SN приводит к недостаточному запасу прочности РВД 2SN или преждевременному износу рукава.

Ключевые параметры подбора

1. Тип рабочей среды: минеральное масло, эмульсия или другая техническая жидкость.
2. Рабочее давление системы с обязательным запасом прочности для РВД 2SN.
3. Требуемая длина рукава и радиус прокладки трассы в конкретной гидросистеме.
4. Тип концевой арматуры РВД 2SN и резьбы фитингов, совместимых с рукавом.

Правильный подбор фитингов для РВД 2SN определяет надёжность соединения РВД 2SN и герметичность магистрали РВД 2SN. Концевая арматура РВД 2SN должна соответствовать стандарту резьбы насоса или другого узла, куда подключается рукав РВД 2SN.

Что учитывать при подборе фитингов

• Стандарт резьбы BSP, JIC или метрическая, совместимый с фитингом РВД 2SN.
• Материал изготовления фитинга РВД 2SN, устойчивый к рабочей среде системы.
• Диаметр муфты фитинга, соответствующий наружному диаметру рукава РВД 2SN.

Правильный монтаж РВД 2SN включает подготовку резьбы РВД 2SN, обжим фитингов РВД 2SN на прессе и проверку герметичности под давлением. Замена РВД 2SN требует демонтажа старого изделия РВД 2SN, подбора аналогичного диаметра РВД 2SN и корректной опрессовки нового рукава.

Порядок замены рукава

1. Демонтировать старый рукав РВД 2SN, предварительно сбросив давление в гидросистеме.
2. Подобрать новый рукав РВД 2SN того же диаметра, длины и рабочего давления.
3. Обжать фитинги РВД 2SN на прессе с матрицей, соответствующей диаметру рукава.
4. Проверить герметичность соединений под рабочим давлением перед вводом в работу.

Своевременная диагностика РВД 2SN предотвращает аварийный разрыв магистрали РВД 2SN, а осмотр РВД 2SN снижает связанные с этим простои техники. Регулярный осмотр рукава помогает выявить дефекты на ранней стадии, пока повреждение не привело к отказу изделия.

На что обратить внимание при осмотре

• Трещины и потёртости на наружной оболочке РВД 2SN при регулярной эксплуатации рукава.
• Вздутия и деформации рукава, возникающие при повреждении армирующего слоя.
• Следы подтёков жидкости в местах обжима фитингов РВД 2SN на концах рукава.

• РВД 2SN — рукав с двумя слоями стальной оплётки по стандарту EN 853, применяется в спецтехнике и промышленности.
• Диаметры РВД 2SN варьируются от DN6 до DN51 с рабочим давлением от ста шестидесяти до двухсот пятидесяти бар.
• В отличие от РВД 1SN и 4SP, конструкция РВД 2SN обеспечивает баланс прочности и гибкости.
• При выборе РВД 2SN учитывают рабочую среду, давление, длину и тип концевой арматуры.
• Регулярная диагностика и правильный монтаж продлевают срок службы РВД 2SN.
