РВД 25 — это рукав высокого давления с условным диаметром DN25, что соответствует внутреннему диаметру около 25,4 мм или одному дюйму. Такой размер широко используют в гидравлике спецтехники, промышленного оборудования и стационарных гидростанций, где требуется большой расход рабочей жидкости. В статье разберём характеристики РВД 25, правила подбора, типы фитингов и признаки, по которым понятно, что рукав пора менять.

Цифра 25 в обозначении РВД 25 указывает на условный проход DN, то есть номинальный внутренний диаметр рукава в миллиметрах. DN — это стандартизированное обозначение, принятое в гидравлике для унификации диаметров рукавов, труб и фитингов вне зависимости от производителя. РВД 25 не всегда означает точное значение 25,0 мм: реальный внутренний диаметр обычно составляет 25,4 мм, поскольку размерный ряд ориентирован на дюймовую систему.

Рабочее давление РВД 25 зависит от конструкции армирования и может составлять от 100 до 350 бар в зависимости от типа рукава. Разрывное давление РВД 25 закладывается с запасом прочности, обычно кратностью не менее четырёх к рабочему значению, что обеспечивает безопасную эксплуатацию при пиковых нагрузках.

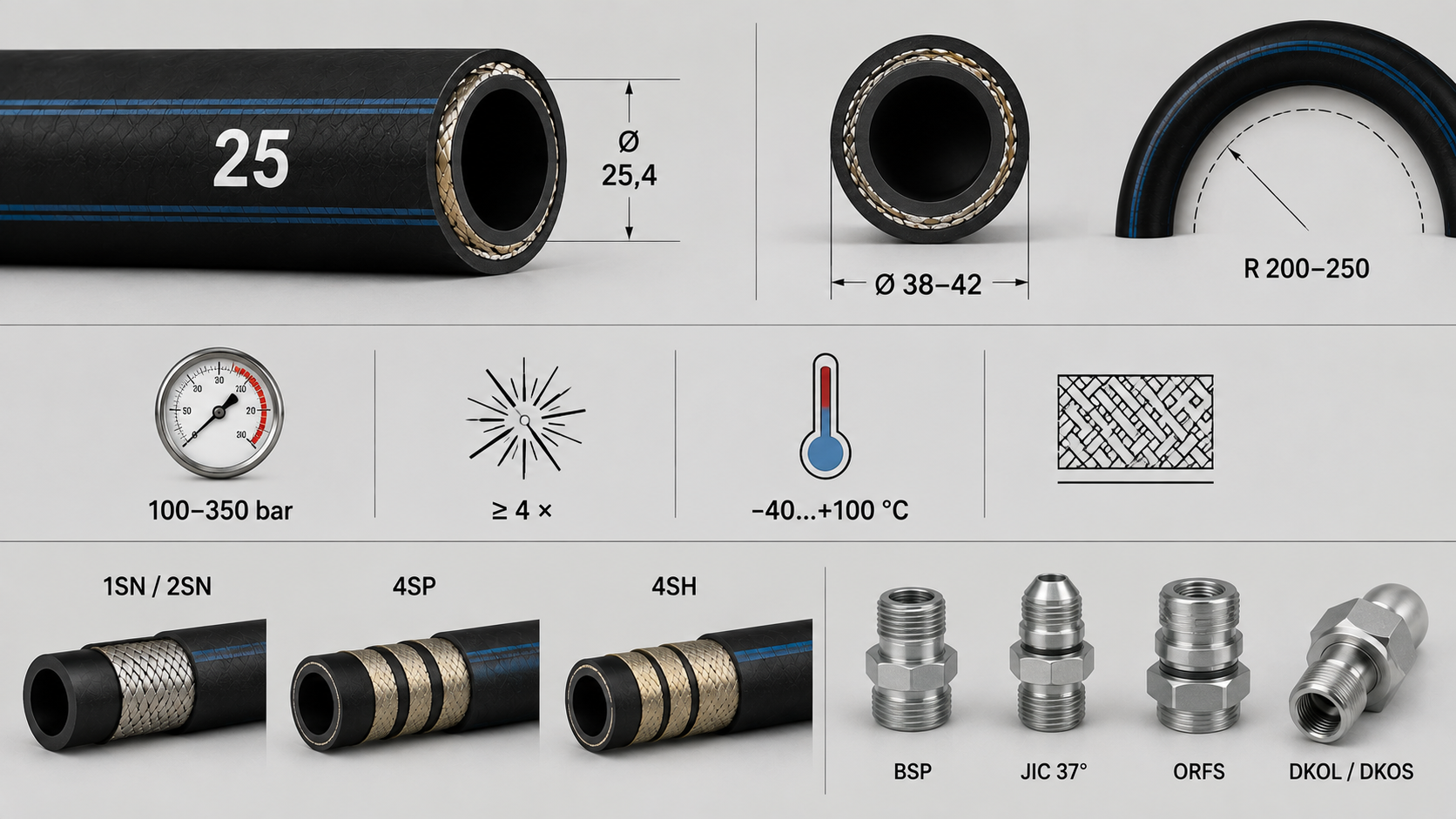

Ключевые параметры

• Внутренний диаметр РВД 25 — около 25,4 мм.
• Наружный диаметр рукава — от 38 до 42 мм в зависимости от армирования.
• Рабочее давление — от 100 до 350 бар.
• Минимальный радиус изгиба — ориентировочно 200–250 мм.
• Рабочая температура — от минус 40 до плюс 100 градусов.

Оплёточный РВД 25 с одной или двумя стальными оплётками подходит для давлений до 250 бар и применяется в большинстве стандартных гидросистем. Спиральный РВД 25 с четырёхслойным армированием выдерживает более высокое давление и подходит для тяжёлых режимов работы с частыми импульсными нагрузками.

Основные конструкции

1. 1SN/2SN. Одна или две проволочные оплётки, стандартное решение для РВД 25.
2. 4SP. Четырёхспиральное армирование для повышенного давления.
3. 4SH. Усиленная спиральная конструкция для тяжёлых промышленных задач.

Под РВД 25 подбирают фитинги с посадочным диаметром, соответствующим внутреннему сечению рукава. Наиболее распространены резьбовые стандарты BSP, JIC 37 градусов, ORFS и метрическая резьба DKOL/DKOS. Правильный подбор фитинга для РВД 25 исключает протечки и снижает риск срыва соединения под нагрузкой.

РВД 25 устанавливают в гидравлике экскаваторов, погрузчиков и другой спецтехники, где требуется значительный расход рабочей жидкости при умеренном давлении. Также рукав используют в промышленных гидростанциях, прессовом оборудовании и системах подачи масла в стационарных установках.

Подбор РВД 25 начинается с проверки штатного диаметра узла и рабочего давления гидросистемы. Далее учитывают температуру рабочей среды и тип жидкости: минеральное масло, эмульсия или вода требуют разного материала внутреннего слоя рукава.

Алгоритм подбора

1. Диаметр. Сверяют внутренний диаметр РВД 25 со штатным сечением узла.
2. Давление. Учитывают рабочее и пиковое давление системы с запасом прочности.
3. Длина. Измеряют по посадочным кромкам фитингов с учётом хода узлов.
4. Фитинги. Подбирают резьбу и тип соединения под конкретное оборудование.
5. Среда. Проверяют совместимость внутреннего слоя рукава с рабочей жидкостью.

Вздутия, трещины наружной оболочки и протечки в местах обжима фитингов — основные сигналы, что рукав РВД 25 требует замены. Отдельно проверяют состояние армирования: если под наружным слоем прощупываются оборванные нити оплётки, эксплуатация становится опасной.

Что ускоряет износ РВД 25

• Работа при давлении выше паспортных значений рукава.
• Перегибы и монтаж с превышением минимального радиуса изгиба.
• Контакт с горячими поверхностями двигателя или выхлопной системы.
• Истирание оболочки при движении узлов и вибрации.

Перед заменой РВД 25 сбрасывают остаточное давление в системе и отключают оборудование от источника питания. Старый рукав демонтируют, аккуратно откручивая фитинги, чтобы не повредить резьбу штуцеров на технике.

Новый рукав РВД 25 устанавливают с учётом правильной длины и направления навивки армирования, избегая перекручивания при монтаже. После установки проверяют герметичность на пониженном давлении и только затем выводят систему на полную рабочую нагрузку.

Если размеры или маркировка старого рукава утрачены, специалисты подбирают РВД 25 по образцу или по параметрам узла, изготавливают рукав с нужными фитингами и выполняют опрессовку перед выдачей готового изделия.

• РВД 25 — рукав высокого давления с внутренним диаметром около 25,4 мм.
• Рабочее давление рукава составляет от 100 до 350 бар в зависимости от армирования.
• При подборе важно проверять диаметр, давление, длину, фитинги и совместимость со средой.
• Трещины, вздутия и повреждение оплётки — сигналы для немедленной замены.
• При отсутствии данных рукав можно изготовить по образцу с последующей опрессовкой.
