Рукав высокого давления РВД DN50 – это гидравлический шланг с условным внутренним диаметром 50 миллиметров, который применяется в мощных гидросистемах спецтехники, промышленного оборудования и стационарных установок. Такой рукав РВД DN50 работает с большими объёмами рабочей жидкости и рассчитан на серьёзные нагрузки, поэтому выбор конкретной модели рукава высокого давления DN50 требует точного расчёта параметров гидросистемы.

DN – это Diameter Nominal, условный номинальный внутренний диаметр рукава в миллиметрах, а не точный физический размер. Рукав высокого давления РВД DN50 имеет внутренний проход около 50 мм, но реальные значения могут отличаться на доли миллиметра в зависимости от конструкции и стандарта производителя. Кроме DN на маркировке рукава РВД DN50 указывают рабочее давление в барах, тип армирования и стандарт: SAE 100R, EN 853, EN 856 или ГОСТ 6286. Полная расшифровка маркировки рукава высокого давления DN50 помогает избежать ошибок при заказе.

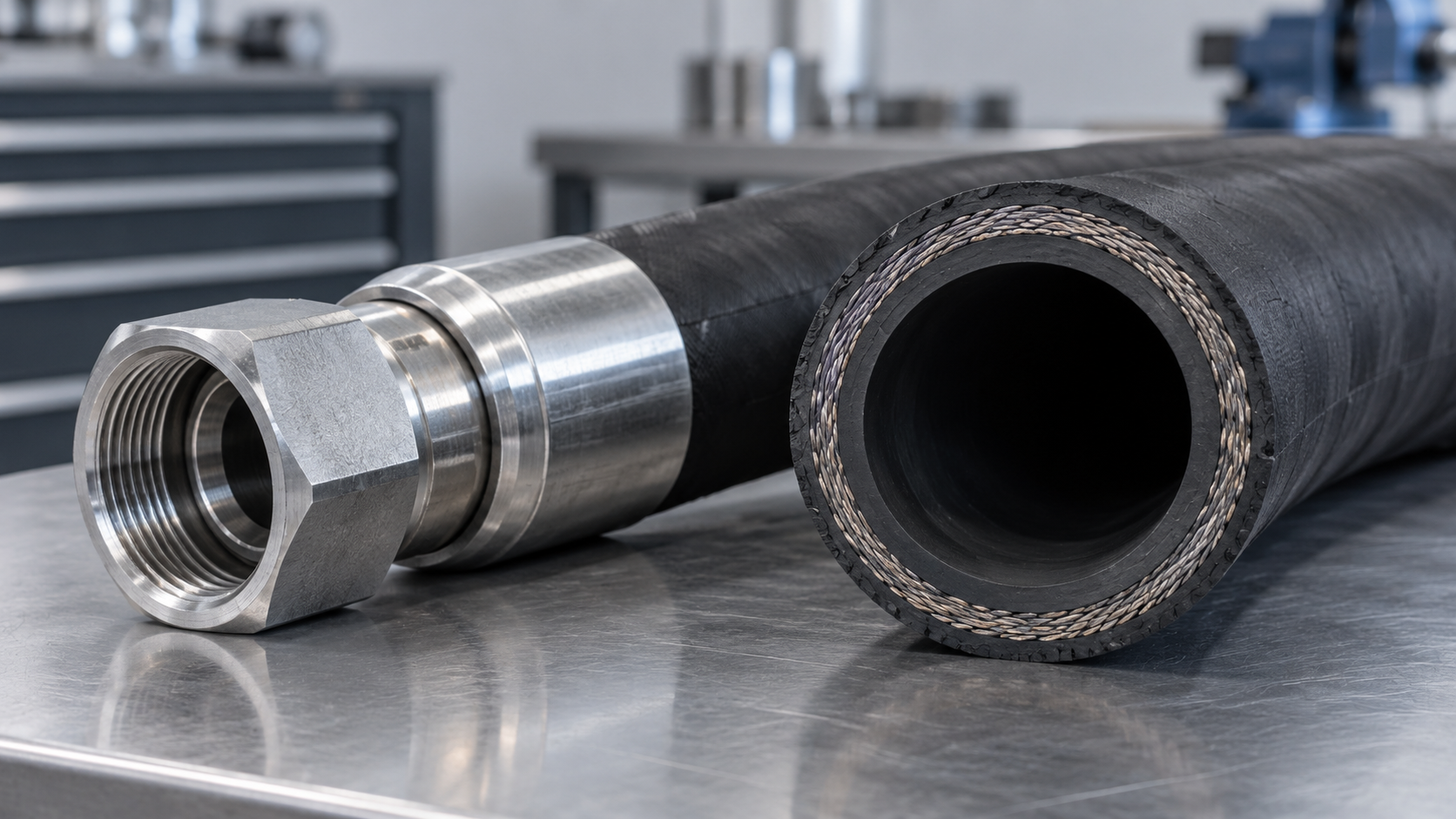

Рукав высокого давления РВД DN50 состоит из трёх слоёв: внутренней резиновой камеры, армирующего каркаса из стальной проволоки и наружной защитной оболочки. Основные параметры такого рукава РВД DN50 включают следующие показатели.

• внутренний диаметр рукава около 50 мм, наружный диаметр от 63 до 78 мм в зависимости от типа армирования;
• рабочее давление рукава высокого давления DN50 от 88 до 250 бар для оплёточных конструкций и до 400 бар для спиральных;
• радиус изгиба от 280 до 400 мм, что определяет минимальный допустимый радиус монтажа рукава РВД DN50;
• армирование рукава DN50 – одна или две металлические оплётки для среднего давления, четыре или шесть спиральных слоёв для высокого;
• температурный диапазон эксплуатации рукава высокого давления РВД DN50 от минус 40 до плюс 100 градусов Цельсия для стандартной резины.

Рукав высокого давления РВД DN50 используют там, где через гидросистему проходит большой расход рабочей жидкости при относительно умеренном давлении. Такой диаметр рукава часто встречается на всасывающих и напорных магистралях экскаваторов, погрузчиков, буровых установок и промышленных прессов.

• гидравлика крупной строительной и дорожной спецтехники, где применяется рукав высокого давления DN50;
• напорные и всасывающие линии насосных станций с большим расходом жидкости;
• системы охлаждения и смазки промышленного оборудования;
• магистрали подачи бетона и растворов на строительных объектах с использованием рукава РВД DN50;
• стационарные гидравлические прессы и станки высокой мощности.

Подбор рукава РВД DN50 начинается не с диаметра, а с расчёта расхода жидкости и рабочего давления конкретной гидросистемы. Ошибка в подборе рукава высокого давления DN50 приводит к падению производительности насоса или к разрушению рукава под нагрузкой.

• определить максимальный расход жидкости в системе в литрах в минуту;
• рассчитать рабочее и пиковое давление насоса с учётом гидроударов перед выбором рукава DN50;
• выбрать тип армирования рукава РВД DN50 исходя из давления – оплёточное или спиральное;
• подобрать фитинги под резьбовой стандарт присоединения – метрическую резьбу, BSP, JIC или ORFS;
• учесть температуру и тип рабочей жидкости – минеральное масло, вода, эмульсия или химически активная среда.

Для рукава высокого давления РВД DN50 применяют усиленные фитинги, рассчитанные на большой диаметр и высокое давление. Обжим рукава DN50 выполняется на прессовом станке с матрицей соответствующего размера, ручной обжим для такого диаметра не используется из-за высоких требований к герметичности.

• необходима матрица под конкретный внешний диаметр рукава РВД DN50 и тип фитинга;
• усилие пресса для рукава DN50 значительно выше, чем для рукавов меньшего диаметра;
• после обжима рукав РВД DN50 обязательно проходит опрессовку под давлением 1,5 от рабочего;
• контроль качества обжима рукава высокого давления DN50 включает проверку геометрии муфты и визуальный осмотр на трещины.

При монтаже рукава РВД DN50 важно соблюдать минимальный радиус изгиба и избегать перекручивания. Крупный диаметр рукава высокого давления DN50 делает его менее гибким, поэтому трасса прокладки должна учитывать реальные габариты техники.

• не допускать превышения расчётного радиуса изгиба рукава высокого давления DN50, указанного производителем;
• фиксировать рукав хомутами через каждые 500-600 мм для снижения вибрации;
• избегать контакта рукава РВД DN50 с горячими поверхностями и абразивными материалами;
• проводить визуальный осмотр рукава высокого давления РВД DN50 не реже одного раза в месяц.

Замену рукава высокого давления DN50 проводят при появлении вздутий, трещин на защитной оболочке, следов подтекания у фитингов или после истечения нормативного срока службы. Своевременная диагностика рукава РВД DN50 позволяет избежать аварийного простоя техники и потери большого объёма рабочей жидкости при разрыве магистрали.

Рабочее давление рукава РВД DN50 зависит от типа армирования: оплёточная конструкция рукава высокого давления DN50 держит от 88 до 250 бар, а спиральная – до 400 бар. Разрывное давление рукава РВД DN50 обычно в четыре раза выше рабочего, но использовать этот запас для постоянной работы нельзя.

Рукав высокого давления РВД DN50 отличается от DN32 и DN25 большим внутренним проходом, что увеличивает пропускную способность магистрали. При этом рукав РВД DN50 менее гибкий и требует большего радиуса изгиба, а фитинги и матрицы для обжима рукава высокого давления DN50 имеют значительно больший размер.

Рукав высокого давления РВД DN50 – это гидравлический шланг с внутренним диаметром около 50 мм, рассчитанный на большой расход жидкости и давление от 88 до 400 бар в зависимости от армирования. Такой рукав РВД DN50 применяется в спецтехнике, насосных станциях и промышленном оборудовании, а его подбор требует точного расчёта расхода, давления и типа фитингов. Обжим и монтаж рукава высокого давления DN50 выполняются только на профессиональном оборудовании с последующей опрессовкой и контролем качества.
