Рукав высокого давления BSP — рукав высокого давления с фитингом стандарта BSP, резьбы для рукава, которая широко применяется в гидравлике. Ошибки при монтаже рукава BSP — частая причина протечек, даже если резьба BSP подобрана правильно по размеру рукава.

В этой статье разберём практическую сторону монтажа рукава BSP: как затянуть фитинг рукава высокого давления без повреждения резьбы и почему соединение рукава начинает протекать после подбора.

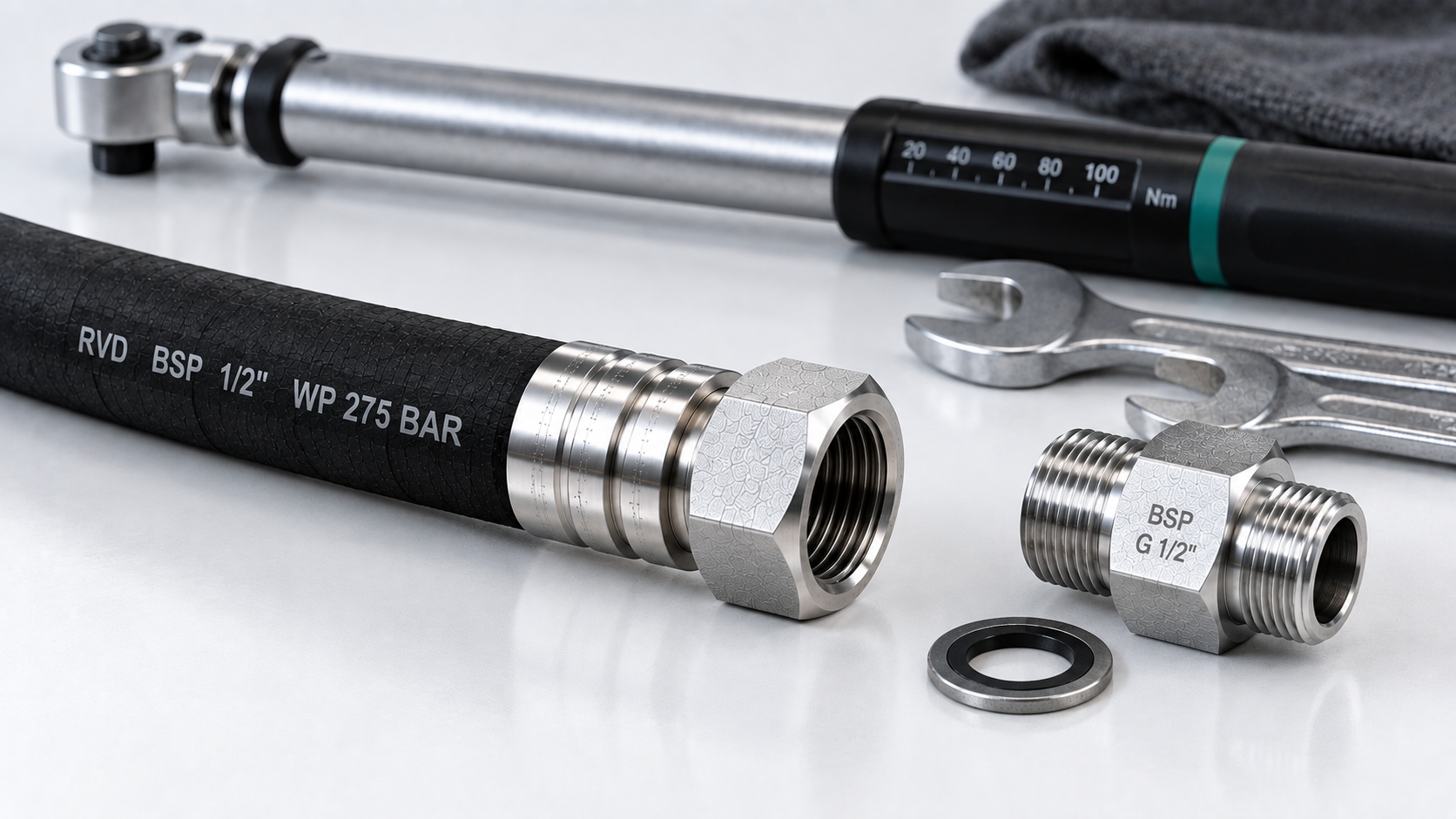

Перед монтажом рукава высокого давления BSP подготовьте инструмент для рукава.

Динамометрический ключ. Обязателен для затяжки фитинга рукава BSP с моментом, указанным для рукава, без превышения нагрузки на резьбу рукава.

Рожковые или накидные ключи. Нужны для фиксации фитинга рукава при затяжке гайки BSP на другом конце рукава.

Уплотнительное кольцо на замену. Если соединение рукава BSP уплотняется по плоскости, старое кольцо требует замены при монтаже рукава.

Правильный монтаж рукава BSP состоит из шагов монтажа рукава.

Шаг первый. Очистите резьбу и конус уплотнения фитинга рукава BSP от загрязнений перед монтажом рукава.

Шаг второй. Совместите ось фитинга рукава с портом без перекоса резьбы BSP рукава, иначе она повреждается при затяжке.

Шаг третий. Наживите гайку рукава BSP вручную на витки, чтобы убедиться в отсутствии перекоса резьбы рукава.

Шаг четвёртый. Затяните соединение рукава ключом до момента, указанного для размера рукава BSP.

Момент затяжки фитинга рукава высокого давления BSP зависит от размера резьбы рукава и не должен определяться на глаз при монтаже.

Рукав BSP 1/4 дюйма. Момент затяжки рукава около 20-25 Нм, превышение повреждает резьбу фитинга рукава.

Рукав BSP 1/2 дюйма. Момент затяжки рукава около 55-65 Нм в зависимости от материала фитинга рукава BSP.

Рукав BSP 1 дюйм. Момент затяжки рукава около 130-150 Нм, для крупного фитинга рукава обязателен ключ при монтаже.

Если вам нужна помощь в подборе или изготовлении рукава высокого давления BSP под конкретное оборудование, подробнее об услугах можно узнать на странице услуги РВД-Техцентр.

Протечка рукава BSP почти всегда связана с ошибками монтажа рукава или эксплуатации.

Недостаточная затяжка. Слабо затянутое соединение рукава BSP пропускает жидкость при первом скачке давления в системе.

Избыточная затяжка. Перетянутый фитинг рукава BSP деформирует конус уплотнения рукава, что приводит к протечке.

Повреждённая резьба. Царапины на резьбе BSP рукава от монтажа нарушают герметичность соединения рукава навсегда.

Изношенное уплотнительное кольцо. Старое кольцо на уплотнении рукава BSP теряет эластичность со временем эксплуатации.

Диагностика протечки рукава высокого давления BSP начинается с визуального осмотра соединения рукава. Проверьте наличие следов жидкости на резьбе фитинга рукава, убедитесь в отсутствии повреждений конуса рукава. Если признаков нет, но протечка рукава продолжается, демонтируйте и повторно смонтируйте рукав BSP с новым кольцом и моментом затяжки.

Первый пример — сервисный центр спецтехники, где механик затянул фитинг рукава BSP без динамометрического ключа, ориентируясь только на ощущения при монтаже рукава. Соединение рукава протекало при пиковом давлении гидравлики на объекте. После повторного монтажа рукава с точным моментом затяжки по паспорту протечка рукава полностью прекратилась.

Второй пример — промышленное предприятие, где на старом фитинге рукава BSP образовались забоины резьбы после многократного демонтажа рукава для обслуживания оборудования. Замена повреждённого фитинга на новый рукав с резьбой BSP устранила протечку рукава, которую не удавалось остановить простой заменой уплотнительного кольца при монтаже.

Третий пример — строительная компания, где на новом гидравлическом оборудовании рукав BSP протёк сразу после первого включения насоса на площадке. Диагностика показала, что при монтаже рукава забыли заменить уплотнительное кольцо на плоском соединении фитинга. Установка нового кольца и повторная затяжка рукава с правильным моментом устранили протечку без замены самого рукава.

Можно ли затянуть рукав BSP без динамометрического ключа? Не рекомендуется, точный момент затяжки рукава критичен для герметичности резьбы BSP.

Нужна ли фум-лента при монтаже рукава BSP? Нет, герметичность рукава обеспечивает конус или кольцо, а не подмотка на резьбе рукава.

Что делать, если рукав BSP протекает сразу после монтажа? Проверьте момент затяжки рукава и состояние кольца, повторный монтаж рукава часто решает проблему.

Есть ли доставка готовых рукавов с фитингами BSP? Да, условия доставки рукавов доступны на странице доставка РВД-Техцентр.

Рукав высокого давления BSP требует точного соблюдения технологии монтажа рукава: очистки резьбы, наживления фитинга рукава и затяжки с правильным моментом для размера рукава BSP. Большинство протечек рукава BSP связаны не с резьбой, а с ошибками монтажа рукава — недостаточной или избыточной затяжкой, повреждённой резьбой рукава или изношенным кольцом. Диагностика протечки рукава начинается с осмотра и решается повторным монтажом рукава с новым уплотнением.
