Переходники для шлангов высокого давления соединяют участки гидросистемы с разными типами резьбы, диаметрами или стандартами, когда напрямую состыковать рукав и порт оборудования невозможно. Правильно подобранный переходник для шланга высокого давления сохраняет герметичность соединения и исключает падение давления в магистрали. В статье разберём устройство, виды, материалы и правила подбора переходников для шлангов высокого давления, а также монтаж и признаки износа.

Переходник для шланга высокого давления представляет собой цельный металлический корпус с двумя разными резьбовыми или посадочными концами, соединёнными единым каналом для прохода рабочей жидкости. На каждом конце переходника нарезана резьба своего стандарта, а между ними расположено уплотнительное кольцо или конус, обеспечивающий герметичность стыка.

Основные элементы конструкции

• Корпус переходника для шланга высокого давления с двумя разными посадочными концами.
• Резьбовая часть под конкретный стандарт: BSP, JIC, ORFS или метрическая резьба.
• Уплотнительное кольцо или конус, герметизирующий соединение.
• Внутренний канал с проходным сечением под расчётный расход жидкости.

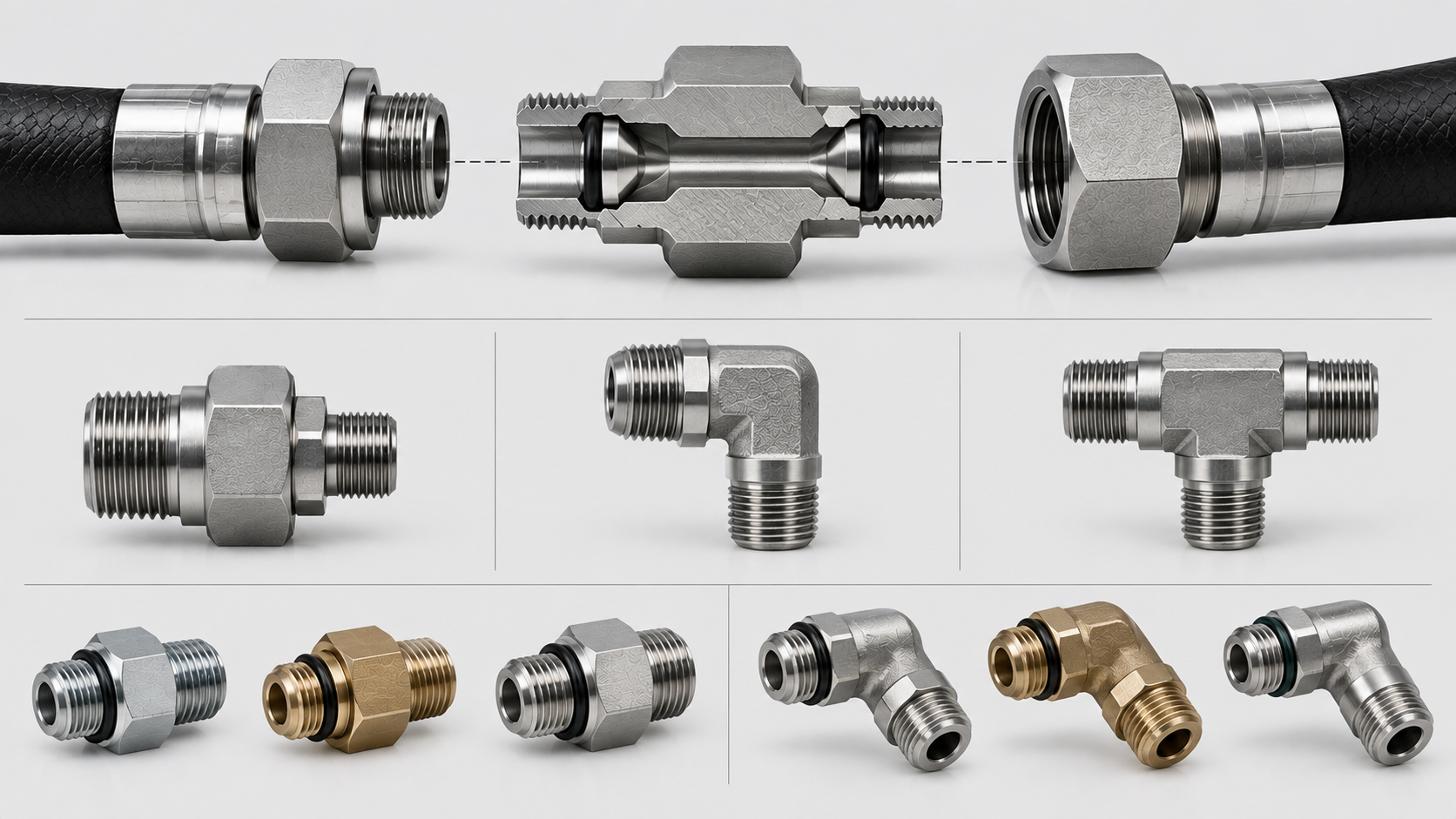

Резьбовой переходник для шланга высокого давления меняет тип или размер резьбы на концах магистрали и остаётся самым распространённым решением в гидравлике. Угловой переходник разворачивает поток на 45 или 90 градусов, что удобно при ограниченном пространстве монтажа, а тройниковый переходник разделяет один поток на два направления.

Конструктивные типы

1. Прямой переходник. Соединяет разные резьбы или диаметры по одной оси.
2. Угловой переходник. Разворачивает магистраль на 45 или 90 градусов при монтаже в стеснённых условиях.
3. Тройниковый переходник. Разделяет или объединяет потоки рабочей жидкости в гидросистеме.

Стальные переходники для шлангов высокого давления выдерживают максимальные нагрузки и применяются в тяжёлой гидравлике спецтехники. Латунные переходники устойчивы к коррозии и подходят для воды и воздуха при умеренном давлении, а переходники из нержавеющей стали используют в химически агрессивных средах и пищевом производстве.

Сравнение материалов корпуса

• Углеродистая сталь — высокое давление и прочность при доступной цене.
• Латунь — коррозионная стойкость для воды, воздуха и лёгких сред.
• Нержавеющая сталь — устойчивость к химически агрессивным жидкостям.

Подбор переходника для шланга высокого давления начинается с точного определения стандарта и размера резьбы на обеих сторонах соединения. Ошибка в типе резьбы, например путаница между метрической и дюймовой BSP, приводит к сорванным ниткам и утечке под давлением.

Ключевые параметры подбора

1. Тип и стандарт резьбы. Метрика, BSP, JIC, ORFS или NPT на каждой стороне переходника.
2. Рабочее давление. Переходник подбирают с запасом прочности выше максимального давления системы.
3. Диаметр проходного канала. Должен соответствовать сечению рукава, чтобы не терять расход.
4. Форма соединения. Прямая, угловая или тройниковая в зависимости от компоновки узла.
5. Материал. Подбирают под рабочую среду и условия эксплуатации.

Перед установкой переходника для шланга высокого давления систему обесточивают и сбрасывают остаточное давление в магистрали. Резьбовые соединения очищают от старого герметика и загрязнений, после чего переходник накручивают вручную до упора и докручивают ключом с нормируемым моментом затяжки.

После монтажа переходника для шланга высокого давления соединение проверяют на герметичность при пониженном давлении, постепенно выводя систему на полный рабочий режим. Такой порядок исключает риск повреждения уплотнений и позволяет выявить неплотности до начала полноценной эксплуатации.

Переходники для шлангов высокого давления используют в гидравлике экскаваторов, погрузчиков и другой спецтехники при стыковке рукавов с портами разных производителей. Такие переходники также применяют на промышленном оборудовании, компрессорных станциях и мойках высокого давления, где магистрали собирают из компонентов разных стандартов.

Подтёки жидкости в зоне резьбы, коррозия на корпусе и сорванные нитки резьбы — основные признаки, что переходник для шланга высокого давления нужно заменить. Микротрещины в теле переходника не всегда заметны визуально, но проявляются падением давления или влажными пятнами на магистрали.

Что ускоряет износ переходника

• Работа при давлении выше паспортных значений изделия.
• Многократная разборка и сборка соединения без замены уплотнений.
• Превышение момента затяжки при монтаже переходника.
• Контакт с несовместимой рабочей средой или химически агрессивными жидкостями.

Если старый переходник для шланга высокого давления утрачен или его маркировка нечитаема, специалисты подбирают аналог по образцу или параметрам и проверяют новое соединение опрессовкой перед вводом в эксплуатацию.

• Переходник для шланга высокого давления соединяет разные резьбы, диаметры или стандарты магистрали.
• Основные виды — прямой, угловой и тройниковый переходники.
• При подборе учитывают тип резьбы, давление, диаметр канала и материал корпуса.
• Подтёки, коррозия и сорванная резьба указывают на необходимость замены.
• При отсутствии данных переходник можно подобрать по образцу с последующей опрессовкой.
