Обозначение РВД помогает быстро определить тип рукава высокого давления, его диаметр, рабочее давление, стандарт и особенности исполнения. Если обозначение РВД прочитано правильно, рукав проще подобрать под конкретную гидросистему без лишних рисков.

Обозначение РВД — это буквенно-цифровая запись, по которой можно понять основные характеристики рукава высокого давления. В этой записи обычно указывают тип конструкции, внутренний диаметр, рабочее давление, длину, стандарт и иногда сведения о фитингах или климатическом исполнении.

Для специалиста обозначение РВД — это не просто маркировка, а краткая техническая «карта» изделия. По ней можно быстро проверить, подходит ли рукав для конкретной гидросистемы и выдержит ли он нужную нагрузку.

• Диаметр. Обозначение РВД показывает условный внутренний проход рукава.
• Давление. Обозначение РВД помогает понять допустимую рабочую нагрузку.
• Конструкция. Обозначение РВД указывает тип армирования и исполнения.
• Совместимость. Обозначение РВД упрощает подбор под технику и фитинги.

Структура обозначения РВД зависит от стандарта и производителя, но чаще всего включает несколько обязательных элементов. Обычно это тип рукава, условный диаметр, рабочее давление, длина и обозначения фитингов. Иногда дополнительно указывают климатическое исполнение и дату выпуска.

Если в обозначении РВД встречаются латинские буквы, это не случайность: они обычно обозначают стандарт, класс или конструктивный тип рукава. Поэтому при чтении важно смотреть на всю строку целиком, а не на один фрагмент.

• Тип рукава. Обозначение РВД показывает, сколько слоёв армирования используется.
• Условный диаметр. Обозначение РВД указывает внутренний проход в миллиметрах.
• Рабочее давление. Обозначение РВД содержит допустимую нагрузку в бар или МПа.
• Длина и фитинги. Обозначение РВД часто включает параметры присоединения.

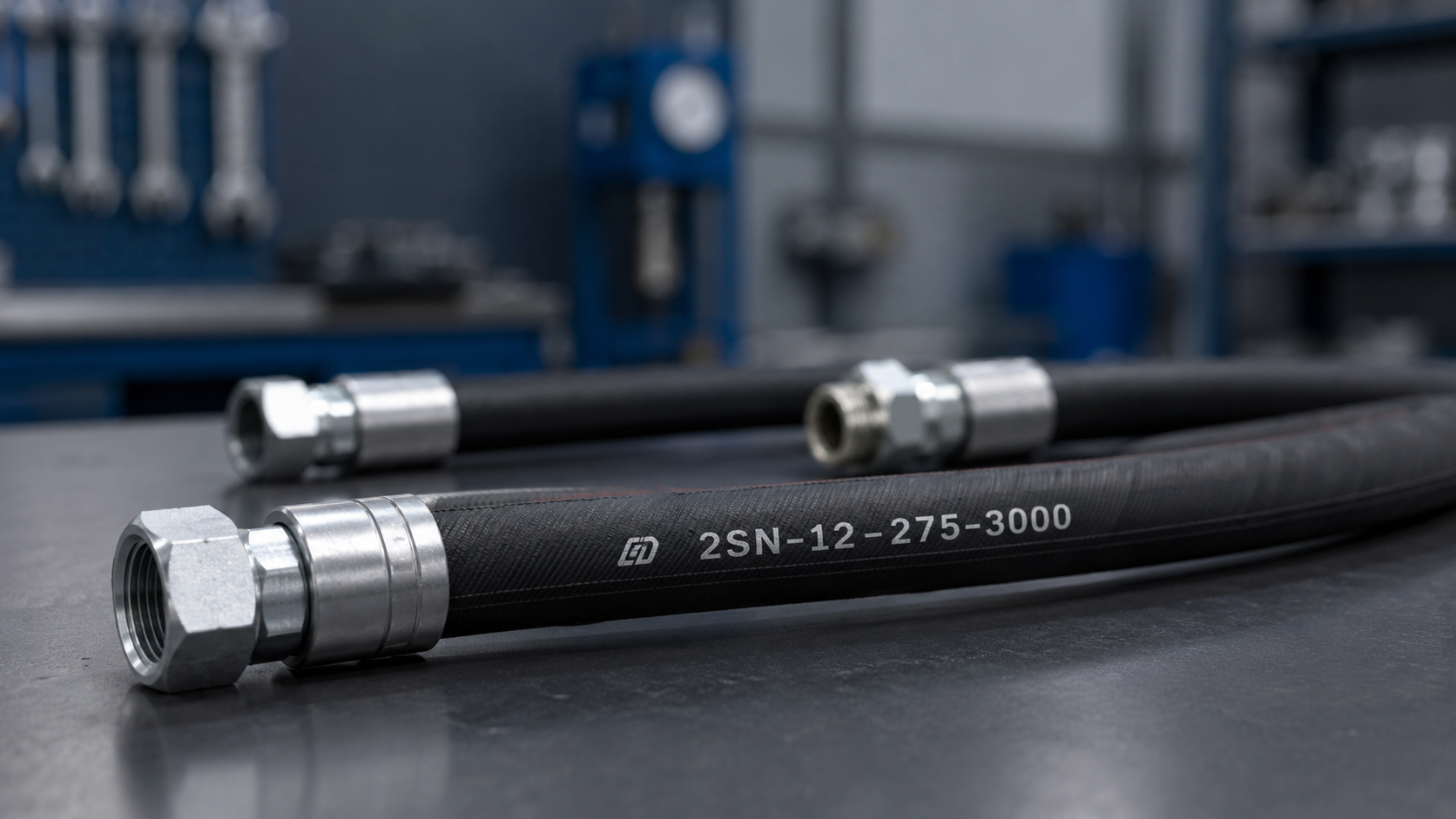

Рассмотрим простое обозначение РВД: 2SN—12—275—3000—DK 22х1,5 (Г90) —DK 22х1,5(Ш). Здесь первая часть показывает тип рукава, далее идёт диаметр, затем рабочее давление и длина. После этого указываются фитинги и их исполнение.

В такой записи 2SN означает двухоплёточный рукав, 12 — условный диаметр 12 мм, 275 — рабочее давление 275 бар, а 3000 — длину рукава 3000 мм. Фитинги в конце обозначения РВД показывают, как рукав будет подключаться к системе.

• 2SN. Обозначение РВД с двумя металлическими оплётками.
• 12. Обозначение РВД с условным внутренним диаметром 12 мм.
• 275. Обозначение РВД с рабочим давлением 275 бар.
• 3000. Обозначение РВД с длиной 3000 мм.

В обозначении РВД часто присутствуют стандарты EN, SAE или ГОСТ. Они помогают понять, по каким требованиям изготовлен рукав и какие параметры для него допустимы. Для практики это особенно важно, потому что один и тот же внешний размер не означает одинаковые характеристики.

Например, в обозначении РВД могут встречаться форматы вроде EN 853, EN 856 или SAE 100 R2. Каждый из них описывает определённый тип рукава, его конструкцию и область применения.

• EN 853. Обозначение РВД для оплёточных рукавов.
• EN 856. Обозначение РВД для навивочных рукавов.
• SAE 100 R2. Обозначение РВД по международному стандарту для двухоплёточных моделей.
• ГОСТ. Обозначение РВД по отечественным требованиям к рукавам.

Самая частая ошибка — считать, что вся маркировка РВД читается только по одному числу или только по диаметру. На деле обозначение РВД нужно смотреть целиком: рукав может подходить по размеру, но не выдерживать нужное давление или не совпадать по фитингу.

Ещё одна ошибка — путать условный внутренний диаметр с наружным размером. Из-за этого обозначение РВД интерпретируют неверно, а затем получают несоответствие при монтаже.

• Смотрят только на диаметр. Обозначение РВД всегда нужно читать полностью.
• Путают давление. Обозначение РВД может содержать разные значения нагрузки.
• Игнорируют стандарт. Обозначение РВД без стандарта не даёт полной картины.
• Не проверяют фитинги. Обозначение РВД должно совпадать по присоединению.

• Обозначение РВД показывает основные параметры рукава высокого давления.
• В обозначении РВД обычно указывают тип, диаметр, давление, длину, стандарт и фитинги.
• Обозначение РВД нужно читать целиком, а не по одному числу или букве.
• Правильная расшифровка помогает выбрать рукав без ошибки и избежать проблем в гидросистеме.
