Маркировка РВД содержит ключевые параметры рукава высокого давления: тип конструкции, диаметр, рабочее давление, стандарт, длину и варианты присоединения. Если маркировка РВД прочитана правильно, подобрать рукав под конкретную гидросистему намного проще и безопаснее.

Маркировка РВД — это буквенно-цифровая запись, нанесённая на рукав высокого давления или на сопроводительную документацию. По ней можно понять, какой это рукав, на какое давление он рассчитан, какой у него диаметр, стандарт изготовления и как его подключать к системе.

Для специалиста маркировка РВД — это не формальность, а практический инструмент подбора. Именно по ней определяют, подходит ли рукав для конкретной техники, рабочей среды и условий эксплуатации.

• Тип рукава. Маркировка РВД показывает конструкцию и число слоёв армирования.
• Диаметр. Маркировка РВД помогает определить внутренний проход рукава.
• Давление. Маркировка РВД указывает допустимую рабочую нагрузку.
• Совместимость. Маркировка РВД упрощает подбор под фитинги и технику.

Структура маркировки РВД зависит от стандарта и производителя, но обычно в неё входят несколько обязательных параметров. Это тип рукава, условный диаметр, рабочее давление, длина, стандарт и сведения о присоединении. Иногда добавляют информацию о климатическом исполнении или партии выпуска.

Если маркировка РВД содержит латинские буквы, это чаще всего обозначение класса или конструктивного типа рукава. Поэтому читать её нужно целиком, а не вырывать отдельные цифры из контекста.

• Тип рукава. Маркировка РВД указывает, как устроено армирование.
• Условный диаметр. Маркировка РВД показывает внутренний проход в миллиметрах.
• Рабочее давление. Маркировка РВД содержит предел постоянной эксплуатации.
• Длина и фитинги. Маркировка РВД часто включает параметры присоединения.

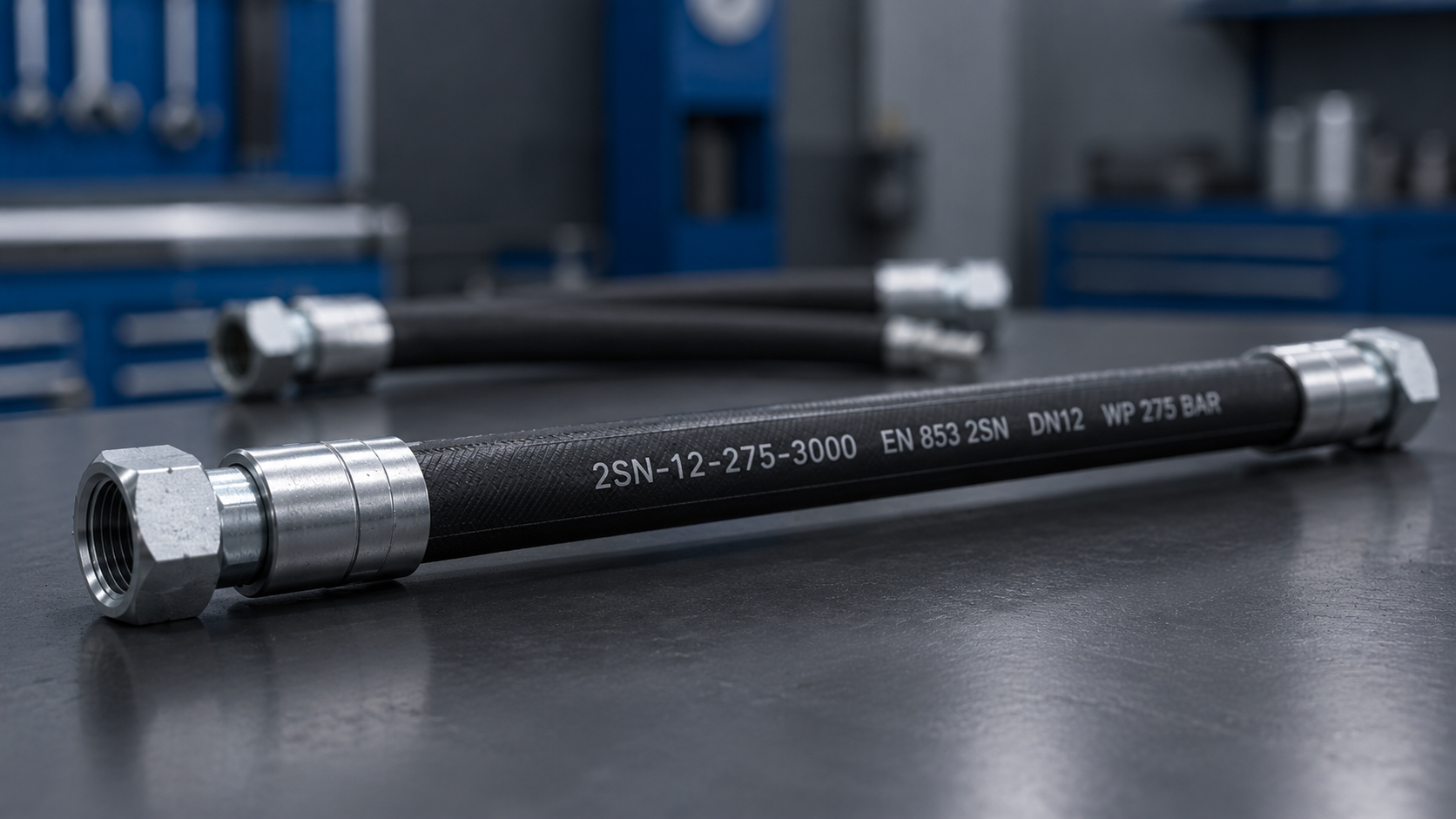

Рассмотрим пример: 2SN—12—275—3000—DK 22х1,5 (Г90) —DK 22х1,5(Ш). Здесь 2SN обозначает двухоплёточный рукав, 12 — условный диаметр 12 мм, 275 — рабочее давление 275 бар, 3000 — длину рукава 3000 мм. Далее идут обозначения фитингов и их исполнение.

Такой формат маркировки РВД позволяет сразу увидеть, подходит ли изделие по длине, диаметру и способу подключения. Если хотя бы один параметр не совпадает, рукав может не встать в систему или быстро выйти из строя.

• 2SN. Маркировка РВД для рукава с двумя металлическими оплётками.
• 12. Маркировка РВД с условным внутренним диаметром 12 мм.
• 275. Маркировка РВД с рабочим давлением 275 бар.
• 3000. Маркировка РВД с длиной 3000 мм.

В маркировке РВД часто встречаются обозначения EN, SAE и ГОСТ. Они указывают на стандарт, по которому изготовлен рукав, а значит, помогают понять его конструкцию и допустимые параметры работы. Один и тот же внешний размер ещё не означает одинаковые характеристики, поэтому стандарт очень важен.

Например, в маркировке РВД могут использоваться обозначения EN 853, EN 856, SAE 100 R2 или ГОСТ 6286-2017. Каждый из этих стандартов описывает свой тип рукава и область применения.

• EN 853. Маркировка РВД для оплёточных рукавов.
• EN 856. Маркировка РВД для навивочных рукавов.
• SAE 100 R2. Маркировка РВД по международному стандарту для двухоплёточных моделей.
• ГОСТ 6286-2017. Маркировка РВД по отечественным требованиям.

Самая распространённая ошибка — смотреть только на диаметр и игнорировать остальную часть маркировки РВД. На практике этого недостаточно: рукав может подходить по размеру, но не выдерживать нужное давление или не совпадать по присоединению.

Ещё одна ошибка — путать условный внутренний диаметр с наружным размером или считать, что все обозначения универсальны. В действительности маркировка РВД всегда читается в связке с типом конструкции и стандартом.

• Смотрят только на одну цифру. Маркировка РВД читается полностью.
• Путают давление. Маркировка РВД может содержать разные параметры нагрузки.
• Игнорируют стандарт. Маркировка РВД без стандарта не даёт полной картины.
• Не проверяют фитинги. Маркировка РВД должна совпадать по присоединению.

• Маркировка РВД показывает основные параметры рукава высокого давления.
• В маркировке РВД обычно указывают тип, диаметр, давление, длину, стандарт и фитинги.
• Маркировка РВД должна читаться целиком, а не по отдельным цифрам и буквам.
• Правильная расшифровка помогает выбрать рукав без ошибки и избежать проблем в гидросистеме.
