Гибкий шланг высокого давления — это эластичный трубопровод, предназначенный для передачи рабочей жидкости под значительным давлением. В гидравлической системе он соединяет насосы, распределители, цилиндры и другие узлы. Гибкий шланг высокого давления компенсирует вибрации и перемещения механизмов, поэтому его можно использовать там, где жесткая металлическая труба неудобна или невозможна.

Чаще всего такой шланг применяется как рукав высокого давления, или РВД. Его подбирают по давлению, диаметру, температуре, типу жидкости и условиям прокладки.

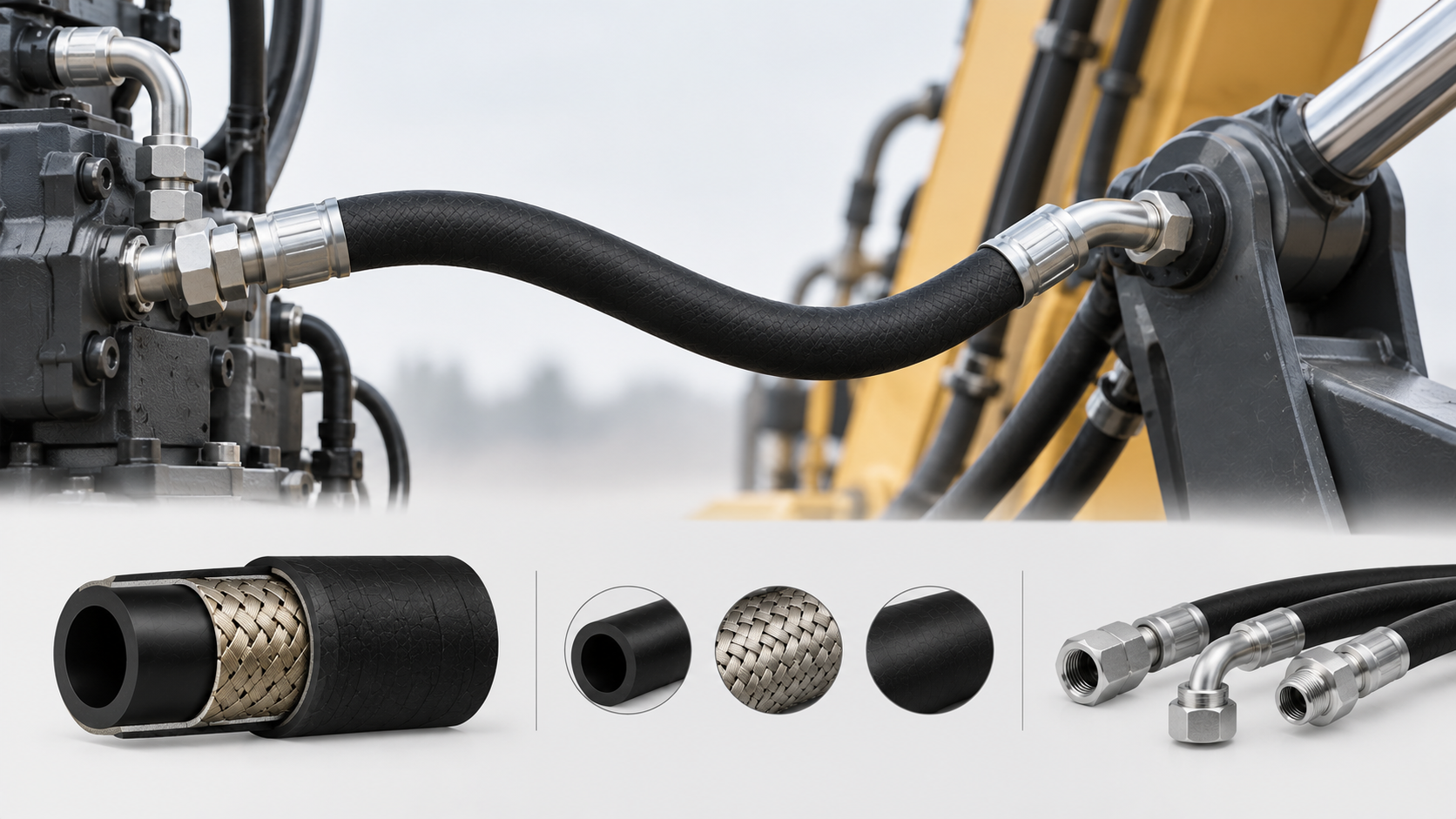

Гибкий шланг высокого давления имеет многослойную конструкцию. Внутренний слой контактирует с рабочей средой и обеспечивает герметичный канал. Армирующий слой воспринимает давление и механическую нагрузку. Наружный слой защищает изделие от истирания, влаги, масла, температуры и других воздействий.

• Внутренний слой. Выполняется из специальной резины или полимера, совместимого с рабочей жидкостью.
• Армирование. Используется металлическая оплетка, навивка или текстильное усиление.
• Наружный слой. Защищает конструкцию от внешних повреждений и воздействия окружающей среды.

Количество и тип армирующих слоев определяют допустимую нагрузку. Поэтому гибкий шланг высокого давления для тяжелой спецтехники отличается от изделия для менее нагруженной системы.

Перед выбором важно определить технические параметры. Рабочее давление — это давление, при котором гибкий шланг высокого давления рассчитан на длительную эксплуатацию. Также учитывают максимальное давление и необходимый запас прочности.

• Внутренний диаметр. Влияет на пропускную способность и скорость потока.
• Длина. Должна обеспечивать нужную траекторию без лишнего натяжения.
• Температурный диапазон. Материал должен сохранять свойства при рабочих температурах.
• Совместимость с жидкостью. Резина должна быть устойчива к маслу, воде или другой среде.
• Минимальный радиус изгиба. Показывает, насколько сильно допускается изгибать изделие без повреждения.

Рукава различаются прежде всего конструкцией армирования и допустимым давлением. Однооплеточные модели используют в системах с умеренными нагрузками. Двухоплеточные варианты подходят для более тяжелых условий. Для особо нагруженных линий применяются многослойные конструкции.

Отдельные модели рассчитаны на повышенную температуру, определенные жидкости и интенсивные нагрузки.

РВД применяются в строительной, сельскохозяйственной, промышленной и автомобильной технике: на экскаваторах, погрузчиках, тракторах, кранах, прессах и станках.

Такие изделия особенно полезны там, где узлы постоянно перемещаются. Гибкий шланг высокого давления способен работать в условиях вибрации и изменения положения механизмов при условии правильной прокладки и соблюдения допустимого радиуса изгиба.

Подбор начинают с характеристик оборудования. Необходимо определить давление, внутренний диаметр, температуру, тип рабочей жидкости и способ подключения. После этого выбирают конструкцию рукава и подходящие фитинги.

Что проверить перед заказом

• маркировку старого рукава, если она читается;
• внутренний диаметр и фактическую длину;
• рабочее давление гидросистемы;
• тип резьбы и размер фитингов;
• угол расположения соединений;
• условия прокладки и движения механизма.

Если выбрать гибкий шланг высокого давления только по диаметру, можно получить изделие, которое не соответствует давлению или соединению. Для ответственной техники такой подход увеличивает риск утечки и внепланового ремонта.

Маркировка помогает определить стандарт, конструкцию, размер, давление и температурный диапазон рукава.

Фитинг — металлический соединительный элемент, который связывает рукав с оборудованием. В зависимости от системы применяются прямые и угловые наконечники, адаптеры, фланцы и другие соединения.

Обжим выполняется на специальном прессе. Гибкий шланг высокого давления устанавливается вместе с фитингом, после чего металлическая гильза сжимается до заданного размера. Такой способ обеспечивает надежную фиксацию и герметичность.

Недостаточный обжим может привести к разгерметизации, а чрезмерный — к повреждению армирования. Поэтому параметры обжима должны соответствовать конкретному рукаву и фитингу.

Когда готовый вариант не подходит, гибкий шланг высокого давления можно изготовить по индивидуальным размерам. Учитываются длина, диаметр, конструкция рукава, тип фитингов и их взаимная ориентация.

Изготовление по образцу удобно при ремонте спецтехники. Старый рукав можно использовать для определения длины и конфигурации, а технические параметры уточнить по гидросистеме. РВД-Техцентр выполняет изготовление и ремонт рукавов высокого давления с подбором комплектующих.

Даже качественный гибкий шланг высокого давления может быстро выйти из строя при неправильном монтаже. При установке нельзя допускать перекручивания, сильного натяжения и резких перегибов.

• соблюдайте минимальный радиус изгиба;
• не используйте рукав в качестве опоры для других деталей;
• защищайте его от острых кромок и постоянного трения;
• оставляйте запас длины для движения механизма.

Срок службы зависит от давления, температуры, вибраций и условий среды. Рукав рекомендуется регулярно осматривать.

Не следует эксплуатировать изделие при превышении допустимого давления или температуры. Регулярная проверка позволяет обнаружить повреждение до возникновения серьезной неисправности.

К признакам износа относятся трещины, порезы, потертости, вздутия наружного слоя, деформация и следы рабочей жидкости около фитингов. Такие признаки требуют диагностики и, при необходимости, замены.

Поврежденный рукав не следует использовать до устранения неисправности. В ответственной системе надежнее установить новое изделие.

Гибкий шланг высокого давления обеспечивает передачу рабочей жидкости и одновременно компенсирует вибрации и перемещения оборудования. При выборе учитывают давление, диаметр, температуру, рабочую среду, конструкцию армирования и фитинги.

Надежность РВД зависит от рукава, качества обжима и правильности монтажа. Для сложной техники изделие подбирают по реальным параметрам гидросистемы.
