Гибкий шланг рукав — это трубчатое изделие с эластичными стенками, которое передаёт жидкости и газы под давлением, изгибаясь по трассе без разрушения конструкции. Гибкий шланг рукав применяют там, где жёсткая труба неудобна из-за постоянных перемещений узлов, вибрации или необходимости частого демонтажа магистрали. В статье разберём устройство гибкого шланга рукава, виды гибкого шланга рукава, материалы изготовления и правила выбора гибкого шланга рукава для промышленных и бытовых задач.

Гибкий шланг рукав состоит из трёх основных слоёв, каждый из которых отвечает за отдельную функцию в работе изделия. Внутренний слой гибкого шланга рукава контактирует с рабочей средой и защищает её от внешних воздействий, армирующий слой гибкого шланга рукава держит давление, а наружная оболочка предохраняет гибкий шланг рукав от истирания, ультрафиолета и агрессивной среды.

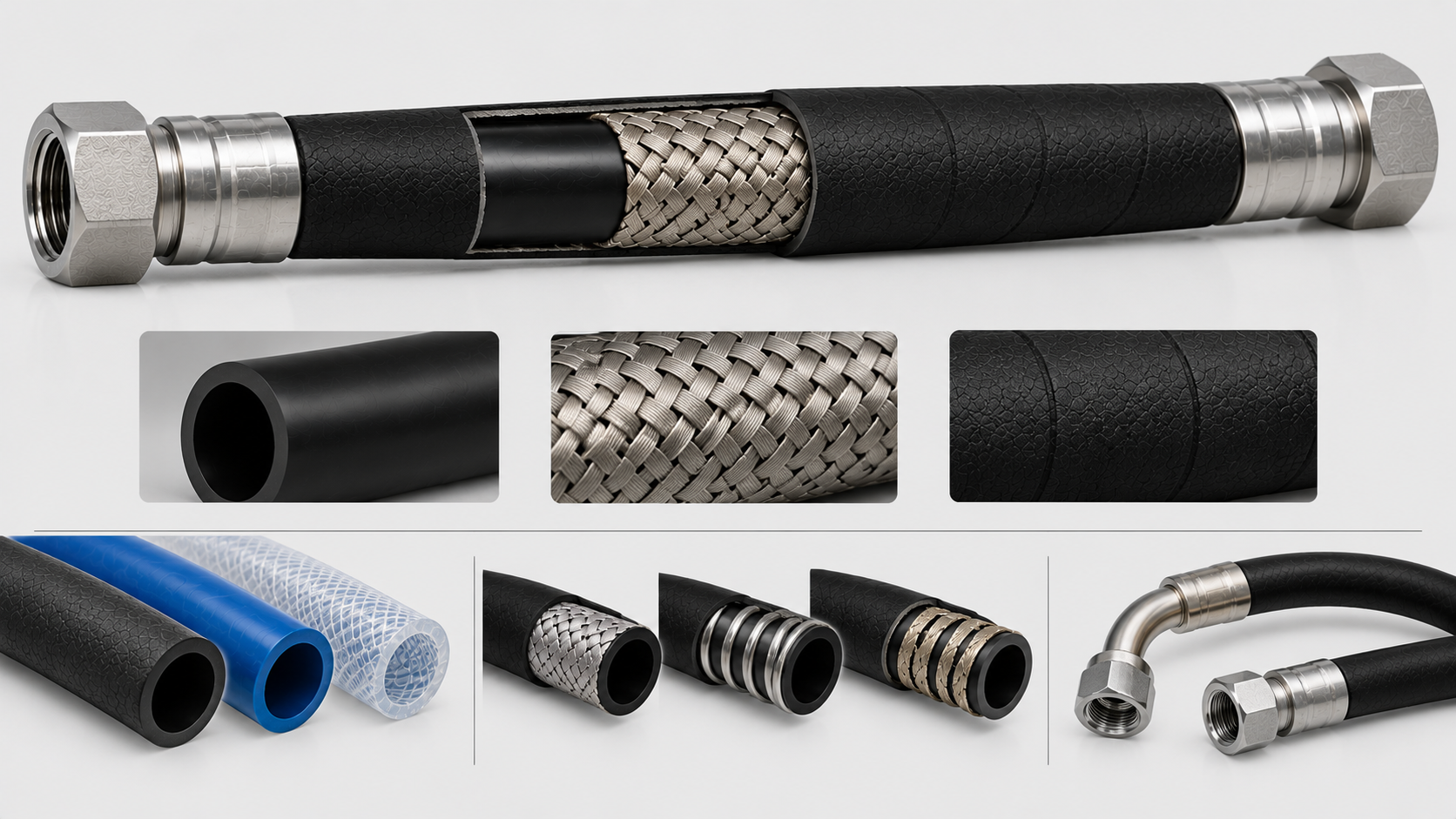

Из чего состоит гибкий шланг рукав

• Внутренний слой гибкого шланга рукава из резины, термопластика или синтетического каучука, устойчивого к среде.
• Армирующий слой гибкого шланга рукава из текстильной оплётки, стальной проволоки или спирали.
• Наружная оболочка, защищающая гибкий шланг рукав от механических повреждений и погодных факторов.

Гибкий шланг рукав делят на группы по материалу изготовления, конструкции армирования и назначению. Правильная классификация помогает быстро сориентироваться при подборе гибкого шланга рукава под конкретную задачу без лишних затрат времени и денег.

Классификация по материалу изготовления

• Резиновый гибкий шланг рукав для гидравлики, воды и технических жидкостей под давлением.
• Полиуретановый гибкий шланг рукав с повышенной износостойкостью и малым весом конструкции.
• ПВХ гибкий шланг рукав для бытовых и лёгких промышленных задач с невысоким давлением.

Классификация по типу армирования

• Оплёточный гибкий шланг рукав с текстильной или металлической тканой оплёткой стенки.
• Спиральный гибкий шланг рукав с металлической навивкой для высоких рабочих давлений.
• Комбинированный гибкий шланг рукав, сочетающий несколько слоёв армирования для прочности.

Выбор между гибким шлангом рукавом и жёсткой трубой зависит от условий эксплуатации и наличия вибрации. Жёсткая труба служит дольше при статичном монтаже, а гибкий шланг рукав незаменим там, где узлы подвижны относительно друг друга и постоянно меняют положение.

Когда нужен именно гибкий шланг рукав

• Подвижные узлы техники, где элементы постоянно перемещаются друг относительно друга.
• Высокая вибрация оборудования, которую жёсткая труба не способна компенсировать без трещин.
• Частый демонтаж магистрали для обслуживания, ремонта или замены гибкого шланга рукава.

Подбор гибкого шланга рукава начинают с определения рабочей среды гибкого шланга рукава, давления и температурного диапазона. Ошибка при выборе гибкого шланга рукава приводит к преждевременному износу, протечкам и остановке оборудования.

Ключевые параметры подбора гибкого шланга рукава

1. Тип рабочей среды: вода, масло, топливо, воздух или агрессивные химические вещества.
2. Рабочее давление гибкого шланга рукава с запасом прочности не менее двадцати пяти процентов.
3. Диаметр по стандарту DN, который определяет внутренний просвет гибкого шланга рукава.
4. Температурный диапазон эксплуатации, за пределами которого материал теряет свойства.

На поверхности гибкого шланга рукава наносится маркировка гибкого шланга рукава с ключевыми параметрами: диаметром DN, рабочим давлением WP и стандартом производства. Расшифровка маркировки гибкого шланга рукава позволяет проверить соответствие гибкого шланга рукава заявленным характеристикам перед монтажом.

Что означают буквы и цифры на маркировке

• DN — условный диаметр гибкого шланга рукава в миллиметрах, определяющий внутренний просвет.
• WP — рабочее давление, максимальное значение для безопасной эксплуатации гибкого шланга рукава.
• Стандарт EN, SAE или ГОСТ, по которому изготовлен гибкий шланг рукав на производстве.

Правильный монтаж гибкого шланга рукава увеличивает срок службы гибкого шланга рукава и снижает риск аварийного разрыва под давлением. При установке гибкого шланга рукава важно соблюдать минимальный радиус изгиба гибкого шланга рукава, избегать перекручивания и использовать штатные крепления.

Правила безопасного монтажа гибкого шланга рукава

• Соблюдение минимального радиуса изгиба, указанного производителем гибкого шланга рукава.
• Исключение перекручивания гибкого шланга рукава при подключении фитингов на обоих концах.
• Фиксация гибкого шланга рукава хомутами или скобами для предотвращения провисания и истирания.

Своевременная диагностика гибкого шланга рукава предотвращает аварийный разрыв гибкого шланга рукава и связанные с этим простои техники. Регулярный визуальный осмотр гибкого шланга рукава помогает выявить дефекты на ранней стадии, пока повреждение не привело к полному отказу изделия.

На что обратить внимание при осмотре

• Трещины и потёртости на наружной поверхности гибкого шланга рукава при регулярной работе.
• Вздутия и деформации гибкого шланга рукава, возникающие при повреждении армирующего слоя.
• Следы подтёков рабочей жидкости в местах установки фитингов на концах гибкого шланга рукава.

Гибкий шланг рукав используют в гидравлических системах спецтехники, на автомойках высокого давления и в компрессорном оборудовании. Универсальность гибкого шланга рукава делает его одним из самых востребованных элементов современных технических систем.

Основные сферы применения гибкого шланга рукава

• Гидравлика спецтехники: экскаваторы, погрузчики, тракторы и коммунальные машины.
• Автомойки высокого давления, где гибкий шланг рукав работает под постоянной нагрузкой.
• Промышленные компрессоры и системы подачи сжатого воздуха с применением гибкого шланга рукава.

• Гибкий шланг рукав состоит из внутреннего слоя, армирования и защитной наружной оболочки.
• Гибкий шланг рукав различают по материалу изготовления, типу армирования и области применения.
• При выборе гибкого шланга рукава учитывают рабочую среду, давление, диаметр DN и температуру.
• Маркировка гибкого шланга рукава содержит диаметр DN, рабочее давление WP и стандарт производства.
• Правильный монтаж и регулярная диагностика продлевают срок службы гибкого шланга рукава.
