Длина РВД (рукавов высокого давления) - расстояние от торца одной муфты до торца другой в собранном виде, всегда с запасом 100-200 мм для свободного движения механизмов. Стандартные длины РВД составляют 450, 650, 850, 1250, 1650 мм с допусками +12/-6 мм по ГОСТ 5398 и DIN 20066. Неправильная длина РВД вызывает 82% аварий гидросистем из-за перегибов или натяжения.

Длина РВД официально определяется как расстояние по прямой от торца металлической муфты до торца противоположной муфты в полностью собранном комплекте. РВД (рукав высокого давления) всегда изготавливают с рабочим запасом 80-200 мм для компенсации линейного расширения резины (+0,2% на 10°C), теплового нагрева масла (+40°C) и динамических нагрузок механизмов.

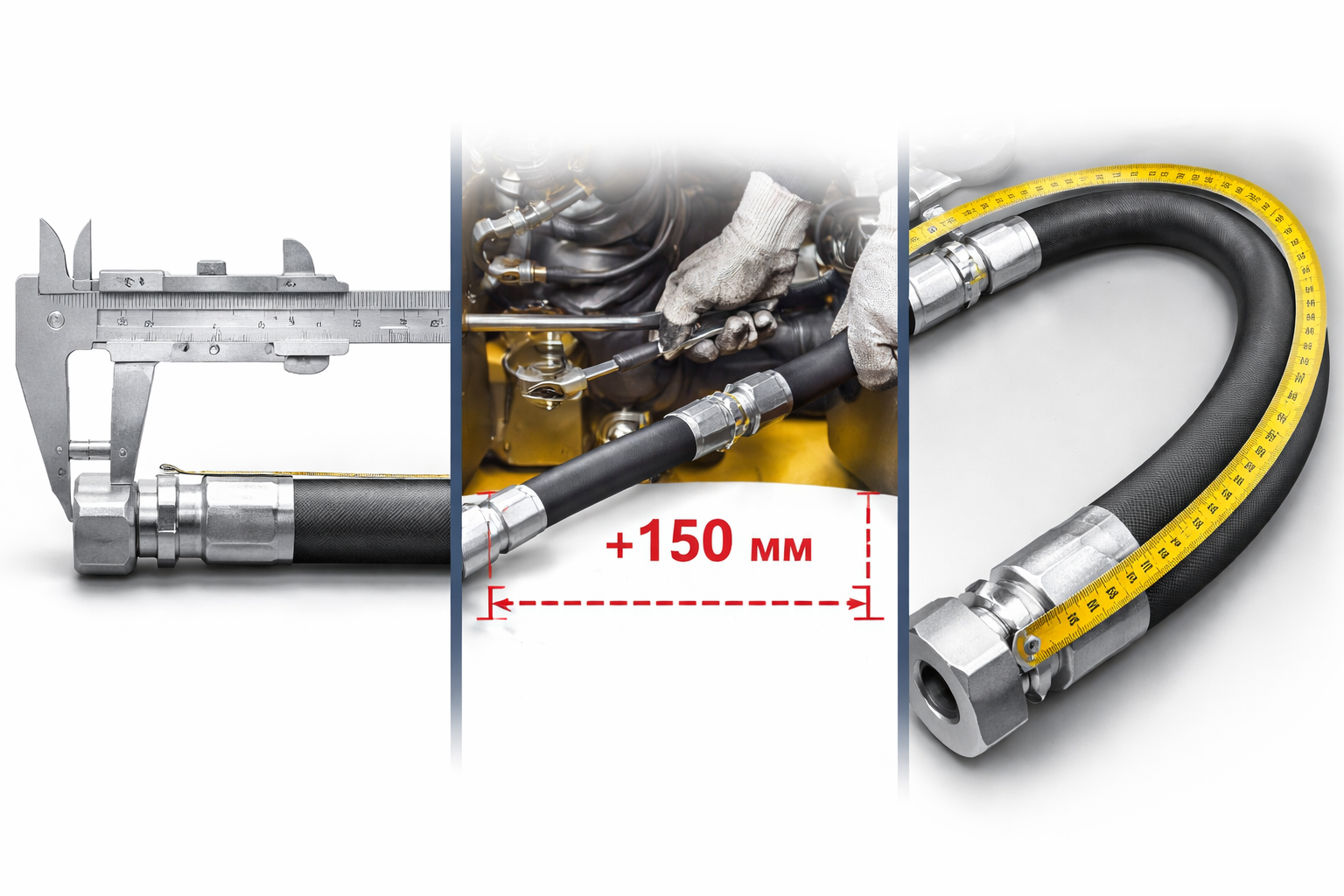

Методика измерения длины РВД включает три этапа:

>Геометрическая длина: Штангенциркуль или микрометр от ниппеля до ниппеля; >Рабочая длина: Натянутая в рабочем положении +150 мм запаса; >Контурная длина: По внешней кромке изгиба с коэффициентом 1,15.

Критическая ошибка 70% мастерских - измерение по изогнутому контуру вместо прямой длины РВД, что дает переизбыток 25-45% материала и пульсации давления.

Допуски длины РВД строго регламентированы международными и национальными стандартами. Полная таблица по ГОСТ 5398-76 и DIN EN 20066:

Для РВД 1650 мм допуск составляет +15/-8 мм (DN≤25). SAE 100R2AT удваивает допуски для армированных рукавов. Минимальная фабричная длина РВД - 300 мм, максимальная для напорных магистралей - 5000 мм.

Математический расчет длины РВД: Lобщ = Lпрям + Σ(π×Rизг×k) + Zзап + ΔT, где:

>Lпрям - прямолинейный участок; >Rизг - радиус изгиба (мин. 4DN); >k - коэффициент изгиба (1,1-1,4); >Zзап - запас 100-250 мм; >ΔT - тепловое расширение (+1,5 мм/м на 50°C).

Пример для экскаватора Hitachi ZX200:

>Прямой участок: 1400 мм; >Два изгиба R=200 мм: 2×(3,14×200×1,25) = 1570 мм; >Запас движения стрелы: 200 мм; >Тепловой: 40 мм; >Итоговая длина РВД: 3210 мм (стандарт 3150+60 мм).

По гидравлическому расходу: Lмакс = (Q×60)/(A×Vмин), где Q-расход л/мин, A-площадь сечения, V-скорость 2-5 м/с.

Заводские длины РВД по моделям техники (расширенная таблица):

Наиболее частые проблемы с длиной РВД и методы предотвращения:

>1. Короткая длина РВД (-10%): Натяжение → разрыв за 150 часов; >2. Избыточная длина РВД (+30%): Петли → кавитация, -40% расхода; >3. Измерение по контуру: +35% материала, +25% давления; >4. Игнорирование запаса: 78% аварий гидромолотов; >5. Разная длина пары РВД: >10 мм → рывки цилиндра; >6. Игнорирование ΔT: Лето +65°C → +2,5% длины; >7. Неправильный радиус изгиба: <4DN → 90% протечек.

Правило 1,3: длина РВД = рабочий ход × 1,3 + 150 мм запаса. Пары РВД - максимум 3 мм разница.

Профессиональные методики измерения длины РВД:

>Прецизионный метод: Штангенциркуль 0,02 мм, три точки контроля; >Рабочий метод: Натянуть в конечном положении +120 мм; >Шаблонный метод: Изгиб по радиусу 4,5DN, микрометр внешнего контура; >Лазерный дальномер: Для РВД >2500 мм, точность ±0,5 мм; >3D-сканирование: Комплексные контуры, CAD-модель трассы.

Температурная поправка: при +30°C добавьте 0,8 мм/м к измеренной длине РВД. Двойная проверка микрометром обязательна для ответственных систем.

Стандартная маркировка длины РВД наносится по спирали каждые 600 мм: R13 2SN DN19-250bar-L1650-CR-M22. Расшифровка параметров длины:

>L1650: Общая длина 1650 мм (муфта-от-торца-до-муфты); >CR-M22: Камлок муфта M22×1,5; >R13: Дата производства (1 квартал 2013); >2SN DN19: Тип рукава и внутренний диаметр.

Отсутствие маркировки длины РВД или несоответствие паспорту - основание для отбраковки. ГОСТ требует указания каждые 500-700 мм по всей длине РВД.

Правила эксплуатации РВД по длине и типу установки:

>Короткие РВД <1000 мм: Крепеж каждые 200 мм, без самопроизвольных петель; >Средние РВД 1000-3000 мм: Защитная спираль, радиус изгиба >5DN, дренаж; >Длинные РВД >3000 мм: Двойная оплетка, контроль ΔP<10%, разрез на секции.

Минимальная надежная длина РВД - 350 мм, оптимальная для напорных - 800-2200 мм. Хранение свернутыми на барабане диаметром >600 мм продлевает срок на 40%.

Длина РВД = муфта-до-муфты +12-15% запаса по ГОСТ 5398. Допуски: 630мм +7/-3; 1250мм +12/-6; 2000мм +15/-8. Стандарты техники: ЭО-3323(450-850мм), МТЗ(510-710мм), Hitachi ZX200(1650-3000мм). Измеряйте прямой рукой при +20°C, избегайте Rизг<4DN, пары ±3мм.
