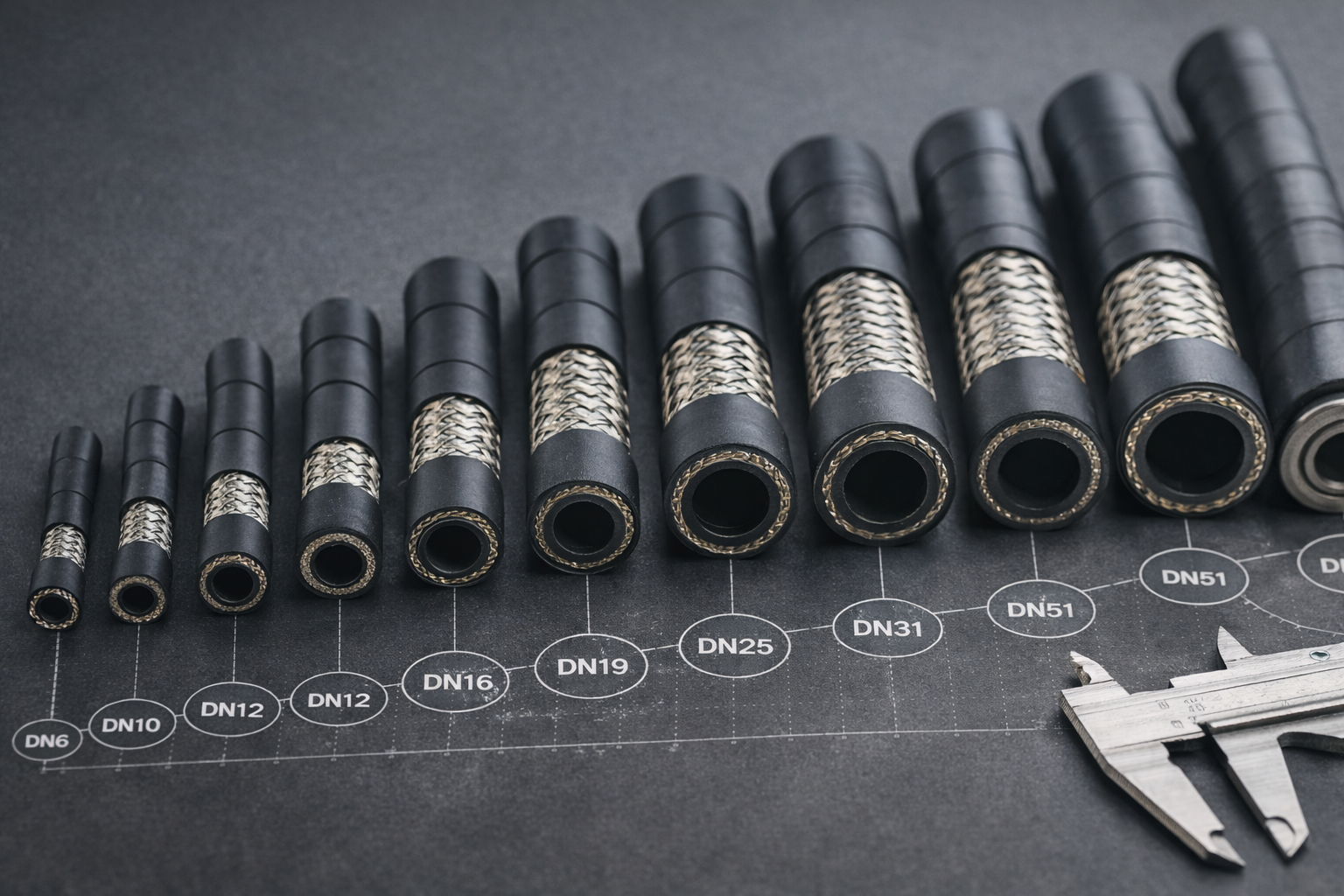

Диаметры РВД DN (Diameter Nominal) точно соответствуют внутреннему диаметру рукава в миллиметрах и являются ключевым параметром гидравлической системы. Диаметр РВД DN19 обеспечивает расход 28-45 л/мин при скорости 4-6 м/с, диаметр РВД DN51 - до 180 л/мин в промышленных системах.

Комплексный набор диаметров РВД включает:

• ID (внутренний диаметр): 6,2; 9,5; 12,7; 15,9; 19,1; 25,4; 31,5; 38,1; 50,8; 63,5; 76,2 мм;
• OD (наружный диаметр): 13-105 мм с допуском ±2 мм для опрессовки;
• Толщина армирования: 3,2-12,5 мм определяет давление 40-700 бар;
• Внутренний резиновый слой: 1,2-2,5 мм антиабразивной резины;
• Наружная защитная оболочка: 1,5-3,2 мм, устойчивая к озону и нефти.

Расшифровка: диаметры РВД 2SN R21 DN25-210bar означают двухплетный рукав 2021 года, внутренний диаметр 25,4 мм, давление 210 бар, наружный 38 мм.

Расширенная техническая таблица всех диаметров РВД:

Допуски диаметров РВД: ID ±0,5 мм (DN≤25 мм), ±1 мм (DN>25 мм); OD ±2 мм; армирование ±0,5 мм. Стандарты ГОСТ Р 53995-2010 гарантируют взаимозаменяемость всех диаметров РВД.

Конструктивные особенности диаметров РВД по армированию:

• РВД 1SN: Один стальной плетень, диаметры DN6-38 мм, давление 100-225 бар, для минеральных масел, топлива, воды;
• РВД 2SN: Два плетня, диаметры DN6-76 мм, давление 70-400 бар - универсальные диаметры РВД для 88% гидросистем;
• РВД 4SP: Четыре высокопрочные стальные спирали, диаметры DN19-51 мм, давление 210-560 бар - супернагруженные системы;
• РВД 4SH: Четыре спирали + внешняя оплетка, диаметры DN51-127 мм, 350-420 бар - промышленные гиганты.

Рыночные доли диаметров РВД: DN19 2SN (28%), DN25 2SN (35%), DN25 4SP (15%), DN38 4SP (8%) для гидроцилиндров и молотов.

Детальная таблица гидравлических характеристик:

Точные формулы для диаметров РВД: Q = 0,785 × (DN/10)² × V × 60, где Vнапор = 4-6 м/с, Vобратка = 1-2,5 м/с. Потери давления ΔP = f(L/DN⁴).

Заводские диаметры РВД по моделям техники (расширенная таблица):

Экскаваторы: диаметры РВД DN19-25, тракторы: DN13-19, гидромолоты: DN25-38 4SP, краны: DN38-51.

Заводская маркировка диаметров РВД (белая краска каждые 550-650 мм):

• 2SN R22 DN19-280bar-L1650-CR-M22: 2SN, 2022г, DN19, 280 бар, 1650 мм, камлок M22×1,5;
• 4SP DN25-420-2.2M-PT-3/8NPT: 4SP, DN25, 420 бар, 2200 мм, пассатижная 3/8";
• 1SN R20 DN13-225-710-BSP-M18: 1SN, 2020г, DN13, 225 бар, 710 мм, BSPP M18.

Неразборчивая маркировка диаметров РВД или ее отсутствие = 100% брак по ГОСТ. Контроль каждые 600 мм по всей длине рукава.

Профессиональный алгоритм выбора диаметров РВД (7 шагов):

1. Паспорт насоса: Определите Q (л/мин), P (бар), тип жидкости;
2. Расчет DN: DN = √(Q×400/π) ≈ Q/10 (пример: 42л/мин → DN25);
3. Запас давления: Pрукава ≥ Pнасоса × 1,3 (250бар → 325бар);
4. Тип армирования: P≤200бар=2SN, 200-450бар=4SP, >450=специсполнение;
5. Проверка OD: Совместимость с муфтами Parker/Manuli (таблица);
6. Гидравлика: V=4-6м/с напор, 1-2м/с обратка, ΔP<10бар/10м;
7. Испытания: 1,5P статическое, 200 000 импульсов, вакуум -0,9бар.

Практический пример: Насос 52л/мин, 280бар → диаметр РВД 2SN DN31 (175бар) или 4SP DN25 (420бар) оптимально.

Критические ошибки при выборе диаметров РВД и последствия:

• 1. Малый DN: V>8м/с → нагрев +85°C, разрыв за 180 часов;
• 2. Большой DN: V<2м/с → кавитация, потери мощности -38%;
• 3. Недостаток давления: Взрыв на 400 000 импульсах;
• 4. Неподходящий OD: Невозможность опрессовки стандартных муфт;
• 5. Игнорирование вязкости: Зима МГ-46В требует DN+55%;
• 6. Неправильный тип армирования: 1SN вместо 2SN → разрыв;
• 7. Игнорирование обратки: V>3м/с → коллапс рукава;
• 8. Без гидротеста: 22% скрытых дефектов;
• 9. Неправильная длина: Перегибы R<4DN → 85% протечек;
• 10. Игнорирование импульсов: 1млн циклов → 92% отказов.

Золотое правило диаметров РВД: DN=√(Q×400), P×1,3, V=4-6м/с, стенд 1,5P+импульсы.

Диаметры РВД DN6-76: ID 6,2-77мм, OD 13-105мм, армирование 3-12мм. Лидеры: 2SN DN19-25 (175-280бар, 30-85л/мин) экскаваторы, 4SP DN25-38 (420бар) гидромолоты. Алгоритм: DN≈Q/10, P×1,3. Допуски ID±0,5мм. Стандарты ГОСТ 5398/DIN EN853.
