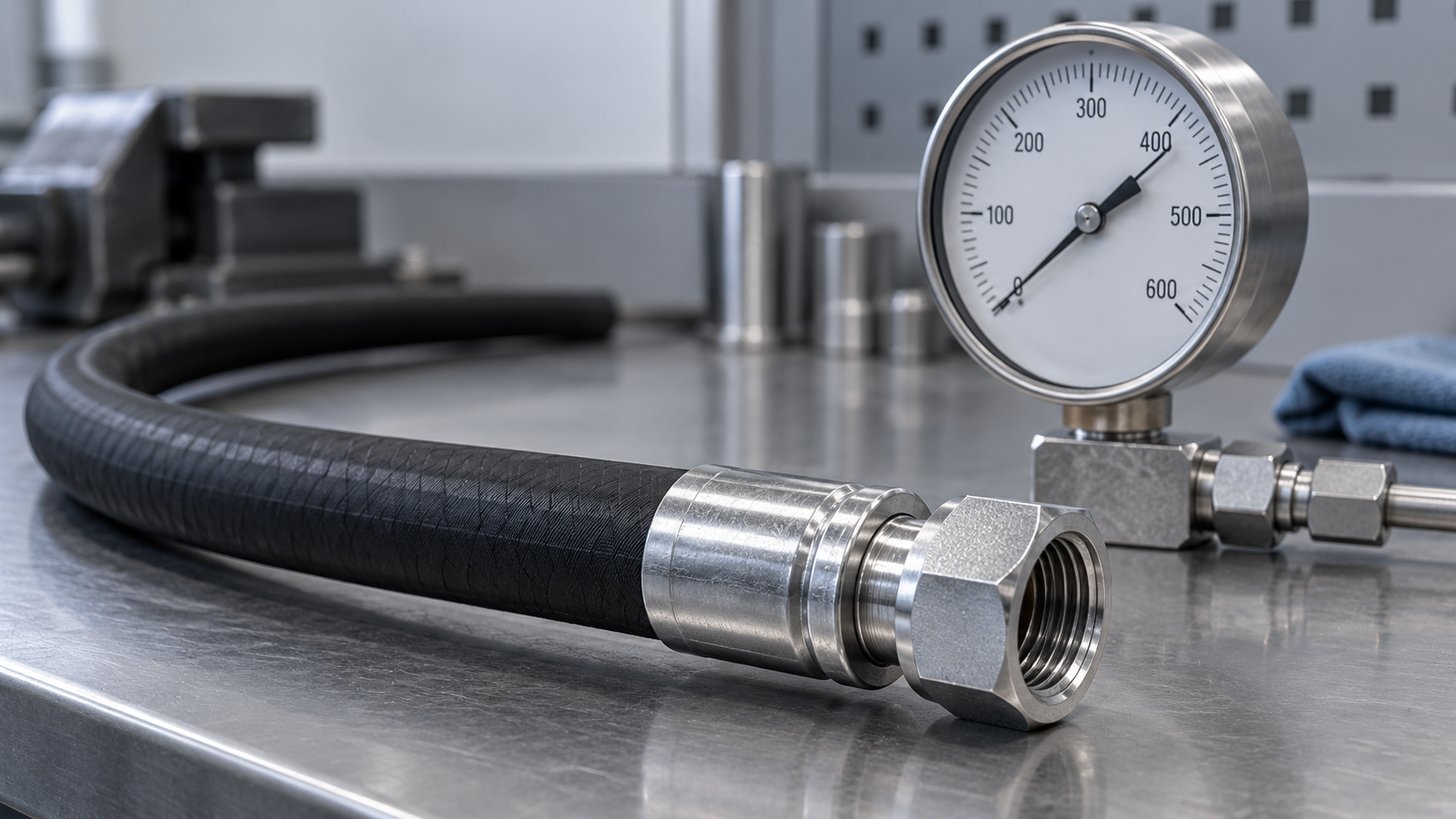

Давление рукава РВД — ключевой параметр, определяющий нагрузку, которую способен выдержать рукав РВД в гидравлической системе. РВД — сокращение от рукав высокого давления, гибкий шланг из резины с армированием, передающий жидкость под давлением в гидравлике спецтехники.

Давление рукава РВД указывается в паспорте в мегапаскалях (МПа) или барах и включает два показателя давления РВД: рабочее давление и разрывное давление рукава РВД.

Разберём подробно разницу между двумя показателями давления рукава РВД в системе.

Рабочее давление РВД. Верхняя граница, при которой рукав РВД функционирует в постоянном режиме без риска повреждения давлением.

Разрывное давление РВД. Давление, при котором рукав РВД физически разрушается — тестовый параметр давления РВД, а не эксплуатационный резерв.

Нельзя выбирать рукав РВД, ориентируясь на разрывное давление РВД как на рабочий запас — стандарты требуют кратного соотношения между показателями давления РВД.

Стандарты EN 853, EN 856 и EN 857 устанавливают правило для давления РВД: разрывное давление РВД должно быть не менее чем в четыре раза выше рабочего давления РВД.

Формула расчёта запаса прочности РВД. Коэффициент запаса равен отношению разрывного давления РВД к рабочему давлению РВД, не менее четырёх.

Например, РВД с рабочим давлением 300 бар обязан выдерживать разрывное давление РВД не менее 1200 бар. РВД с меньшим разрывным давлением не подходит, даже если рабочее давление РВД кажется достаточным.

На давление РВД влияют несколько факторов конструкции и эксплуатации.

Тип армирования. Давление РВД зависит от слоёв оплётки: однооплеточный РВД держит меньшее давление, чем РВД с многослойным армированием.

Внутренний диаметр. Давление РВД снижается с ростом диаметра — РВД малого сечения выдерживает большее давление, чем РВД крупного диаметра того же типа.

Температура эксплуатации. Давление РВД снижается при экстремальных температурах, паспортное давление РВД указано для номинального диапазона.

Пульсации и гидроудары. Реальное давление РВД при частых пульсациях требует запаса сверх стандартного расчёта давления.

Рабочее давление РВД различается по типу армирования.

РВД 1SN. Однооплеточный РВД, рабочее давление до 225 бар, разрывное давление РВД до 900 бар.

РВД 2SN. Двухоплеточный РВД, рабочее давление до 450 бар, разрывное давление РВД до 1800 бар.

РВД 4SP. Навивка РВД, рабочее давление до 420 бар, разрывное давление РВД до 1680 бар.

РВД 4SH. Усиленный РВД для пульсаций, рабочее давление до 420 бар при устойчивости к скачкам давления.

Правильный подбор давления рукава РВД строится из нескольких шагов расчёта.

Шаг первый. Определите максимальное рабочее давление РВД в гидравлической линии, включая пиковые нагрузки давления при пульсациях системы.

Шаг второй. Умножьте давление на четыре — полученная цифра является минимальным разрывным давлением РВД, которое должно быть в паспорте изделия.

Шаг третий. Выберите тип армирования РВД, который обеспечивает нужное рабочее давление на требуемом диаметре рукава без превышения габаритов.

Если вам нужна помощь в подборе давления РВД под конкретную гидравлическую систему, подробнее об услугах можно узнать на странице услуги РВД-Техцентр, где специалисты рассчитают давление рукава под задачу.

Первый пример — строительная компания, у которой на гидравлическом молоте регулярно рвался РВД с недостаточным рабочим давлением. Диагностика показала, что установленный РВД типа 1SN не выдерживал пиковые нагрузки давления при пульсациях в системе. Замена на РВД 2SN с более высоким рабочим давлением полностью устранила проблему разрывов рукава при активной работе техники на объекте.

Второй пример — нефтепромысловое предприятие, где рабочее давление РВД в линии подачи раствора достигало 350 бар с частыми гидроударами. Специалисты подобрали РВД 4SH с разрывным давлением выше 1600 бар, что обеспечило запас прочности давления даже при экстремальных пульсирующих нагрузках на буровой площадке в сложных условиях эксплуатации.

Можно ли использовать РВД на пределе рабочего давления? Нет, рабочее давление РВД — верхняя граница нормальной эксплуатации, а не безопасный максимум для постоянного режима работы системы.

Что произойдёт при превышении разрывного давления РВД? РВД физически разрушается при превышении разрывного давления, что создаёт опасность для оборудования и персонала рядом с местом разрыва рукава.

Как узнать давление рукава РВД без паспорта? Маркировка на РВД обычно содержит обозначение WP, соответствующее рабочему давлению, прямо на внешнем слое изделия рукава.

Снижается ли давление рукава РВД со временем? Да, при износе армирования фактическое давление РВД падает ниже паспортных значений давления, поэтому важна регулярная диагностика рукава.

Давление рукава РВД включает два показателя: рабочее давление РВД для постоянной эксплуатации и разрывное давление РВД, которое должно быть минимум в четыре раза выше рабочего по стандартам EN 853, EN 856 и EN 857. Давление РВД зависит от типа армирования рукава, диаметра, температуры эксплуатации и пульсаций давления в системе. При подборе важно рассчитывать нужное рабочее давление РВД с учётом пиковых нагрузок и выбирать тип армирования РВД с достаточным запасом прочности давления.

Если вам нужен точный расчёт давления рукава РВД под вашу гидравлическую систему — обратитесь к специалистам с профильным опытом подбора давления РВД. Перечень услуг доступен на странице услуги РВД-Техцентр, а условия доставки готового РВД — на странице доставка РВД-Техцентр.
