Быстросъем для шланга высокого давления — это разъёмное соединение, которое позволяет подключать и отключать рукав без инструмента и без потери рабочей жидкости или воздуха. Такой быстросъем для шланга высокого давления экономит время на обслуживании гидросистем, компрессоров и моек, где магистрали часто переключают между разными узлами. В статье разберём устройство, виды, материалы и правила подбора быстросъема для шланга высокого давления, а также порядок монтажа и признаки износа.

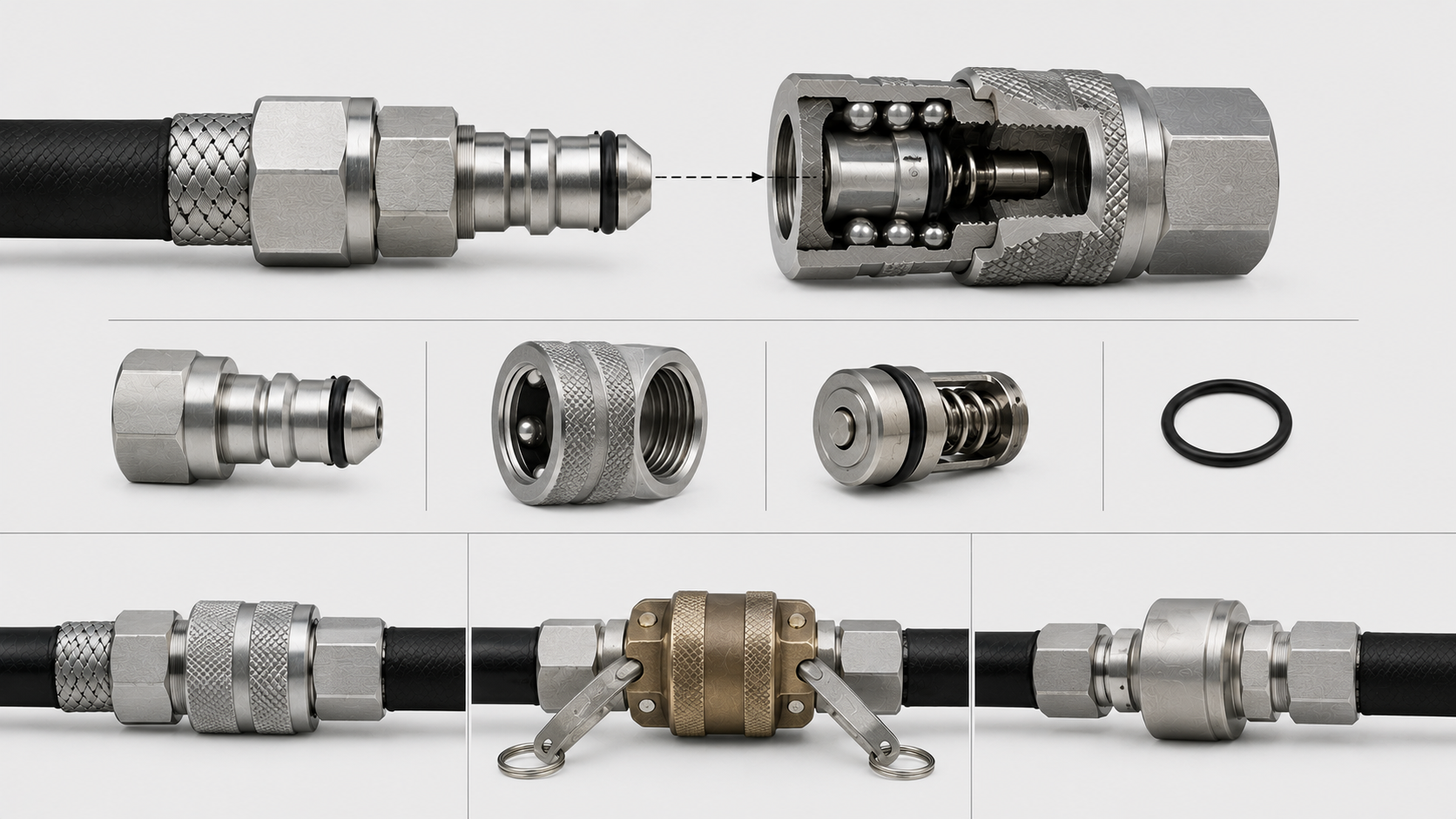

Быстросъем для шланга высокого давления состоит из двух частей: штекера (ниппеля) и муфты (гнезда), которые фиксируются между собой шариковым или кулачковым запором. Внутри корпуса расположен клапан, перекрывающий поток при разъединении, а уплотнительные кольца обеспечивают герметичность соединения под нагрузкой.

Основные элементы конструкции

• Штекер (ниппель) быстросъема для шланга высокого давления с посадочным конусом.
• Муфта с шариковым или кулачковым механизмом запора.
• Обратный клапан, исключающий утечку рабочей среды при разъединении.
• Уплотнительные кольца из резины или полиуретана.

Шариковый быстросъем для шланга высокого давления фиксирует соединение стальными шариками, утопленными в пазах корпуса, и подходит для гидравлики с давлением до 350 бар. Кулачковый быстросъем удерживает соединение поворотными защёлками и чаще применяется на пневматических и низконапорных водяных магистралях.

Конструктивные типы

1. Шариковый тип. Высокая прочность фиксации для гидравлических систем.
2. Кулачковый тип. Быстрое ручное отключение для воздуха и воды.
3. С плоским седлом (flat face). Минимальные потери жидкости при разъединении, применяется в чувствительной гидравлике.

Корпус быстросъема для шланга высокого давления изготавливают из стали или латуни: сталь выдерживает более высокое давление и механические нагрузки, латунь устойчива к коррозии и подходит для воды и воздуха. Уплотнения делают из нитрильной резины NBR для минеральных масел или из фторкаучука FKM для агрессивных сред и высоких температур.

Сравнение материалов корпуса

• Сталь — максимальное рабочее давление и износостойкость.
• Латунь — коррозионная стойкость для воды и воздуха.
• Нержавеющая сталь — применение в химической и пищевой промышленности.

Подбор быстросъема для шланга высокого давления начинается с определения рабочего давления системы и максимального расхода рабочей жидкости или воздуха. Диаметр проходного отверстия быстросъема должен соответствовать внутреннему диаметру рукава, иначе возникнут потери давления и перегрев магистрали.

Ключевые параметры подбора

1. Давление. Рабочее давление быстросъема должно превышать максимальное давление системы с запасом.
2. Диаметр проходного сечения. Подбирают по внутреннему диаметру шланга и требуемому расходу.
3. Тип среды. Материал уплотнений должен быть совместим с маслом, водой или воздухом.
4. Резьба и стандарт. BSP, JIC, NPT или ISO 7241 — стандарт должен совпадать с ответной частью оборудования.
5. Тип фиксации. Шариковый для гидравлики, кулачковый — для пневматики и воды.

Перед установкой быстросъема для шланга высокого давления сбрасывают остаточное давление в системе и очищают резьбовые соединения от загрязнений. Штекер и муфту накручивают на рукав или обжимают в составе фитинга, соблюдая момент затяжки, указанный производителем изделия.

После монтажа быстросъема для шланга высокого давления проверяют лёгкость сцепления и расцепления частей вручную, а также герметичность соединения на пониженном давлении. Только после успешной проверки систему выводят на полный рабочий режим.

Быстросъем для шланга высокого давления устанавливают на гидравлическом навесном оборудовании спецтехники, где рукава часто переключают между разными агрегатами. Такой быстросъем также применяют на мойках высокого давления, компрессорных станциях и в мобильных сервисных комплектах, где важна скорость подключения без инструмента.

Подтёки в местах соединения, тугой ход фиксирующего механизма и видимые следы коррозии на корпусе — основные сигналы, что быстросъем для шланга высокого давления требует замены. Ослабление уплотнительных колец приводит к капельной утечке даже без внешних повреждений корпуса.

Что ускоряет износ быстросъема

• Работа при давлении выше паспортных значений изделия.
• Частое подключение под остаточным давлением в системе.
• Попадание абразивных частиц в зону запорного механизма.
• Использование быстросъема с несовместимым типом рабочей среды.

Если износ подтверждён, специалисты подбирают быстросъем для шланга высокого давления по образцу или параметрам, устанавливают новое изделие и выполняют опрессовку соединения перед вводом рукава в эксплуатацию.

• Быстросъем для шланга высокого давления состоит из штекера, муфты и запорного клапана.
• Основные виды — шариковый, кулачковый и с плоским седлом.
• При подборе учитывают давление, диаметр, тип среды и стандарт резьбы.
• Подтёки и тугой ход механизма указывают на необходимость замены.
• При отсутствии данных быстросъем можно подобрать по образцу с последующей опрессовкой.
