Рукав высокого давления (РВД) — надёжный элемент гидравлической системы, но без дополнительной защиты он быстро изнашивается. Защитная спираль для РВД — простое и эффективное решение: она принимает на себя механические воздействия и многократно продлевает срок службы рукава.

Защитная спираль для РВД — это навивка из пластика или металла, которую надевают поверх рукава высокого давления. Витки спирали образуют гибкую «броню», равномерно распределяющую нагрузку по поверхности шланга.

Без защитной спирали РВД быстро разрушается в точках трения, перегибов и контакта с острыми кромками металлоконструкций. Наружный резиновый слой стирается, под ним обнажается оплётка — армирующий слой из стальных нитей или синтетических волокон. После этого рукав начинает пропускать жидкость, а давление в системе падает. Защитная спираль для РВД полностью исключает прямой контакт шланга с абразивными и режущими поверхностями.

Области применения

• Строительная и горная техника: экскаваторы, погрузчики, буровые установки.
• Сельскохозяйственные машины: тракторы, комбайны, навесное оборудование.
• Промышленные станки и прессы с гидроприводом.
• Коммунальная и дорожная техника.

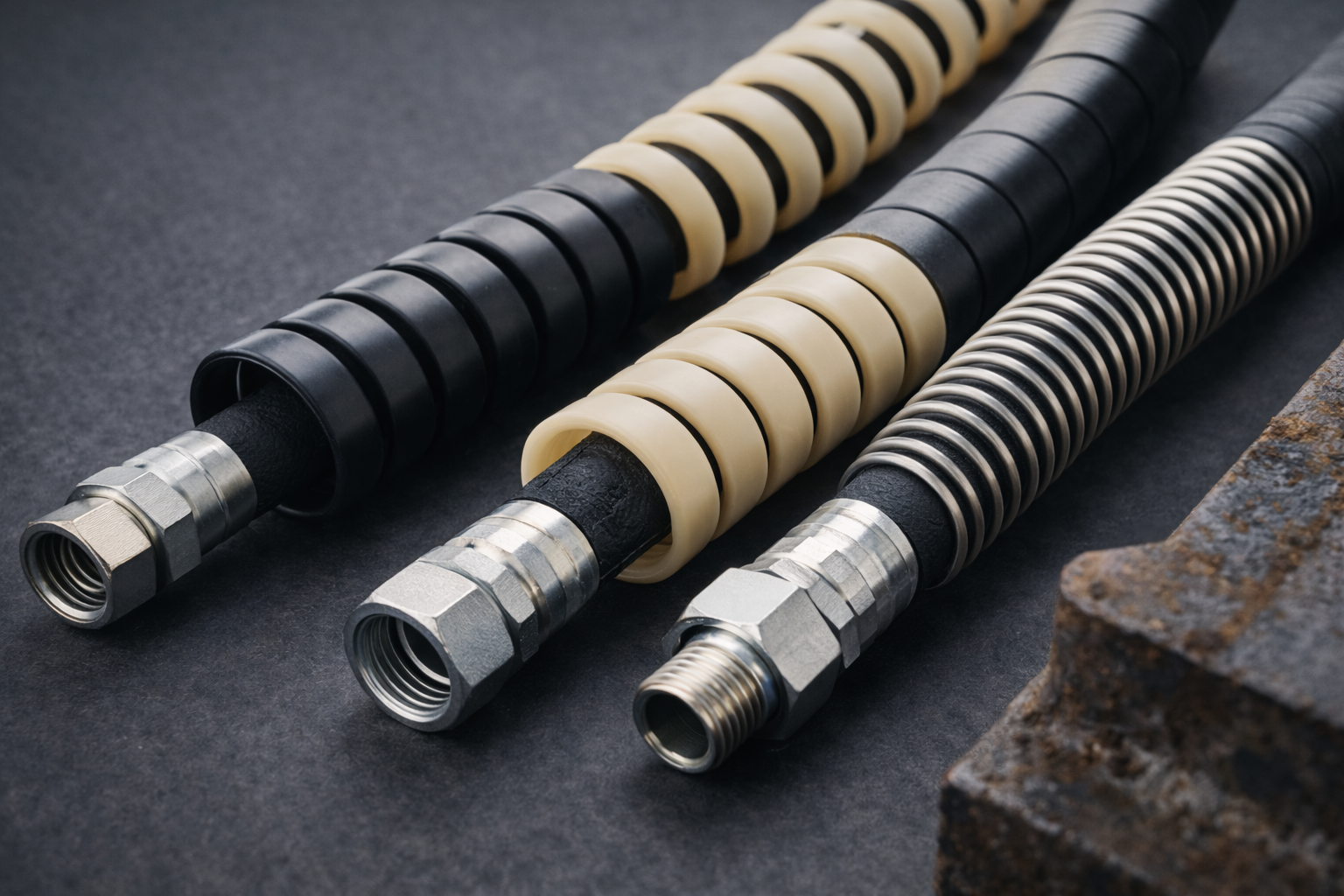

Защитную спираль для РВД выпускают в нескольких конструктивных вариантах.

Открытая спираль — витки намотаны с постоянным шагом, между ними есть зазор. Это самый лёгкий и гибкий вариант. Защитная спираль для РВД открытого типа хорошо подходит для участков с умеренным трением и позволяет визуально контролировать состояние шланга через зазоры.

Закрытая спираль — витки вплотную прилегают друг к другу, образуя сплошную оболочку. Такая защитная спираль для РВД обеспечивает максимальную механическую защиту и применяется в условиях интенсивного износа: на экскаваторных стрелах, в горнодобывающем оборудовании.

Пружинная (угловая) защита — жёсткая спираль из стальной проволоки, устанавливаемая на концы РВД в точках подключения. Она предотвращает излом рукава у фитинга — одно из самых частых мест разрушения. Защитная спираль для РВД в виде пружинного ограничителя изгиба фиксирует радиус перегиба в допустимых пределах.

Термозащитные рукава-спирали — используются в зонах с высокой температурой (вблизи двигателя, выхлопных коллекторов). Защитная спираль для РВД в этом исполнении совмещает механическую и тепловую защиту.

Полиэтилен высокой плотности (HDPE) — наиболее распространённый материал защитной спирали для РВД. Лёгкий, устойчив к маслам, топливу и большинству технических жидкостей. Рабочий диапазон: от −40 до +80 °С. Подходит для большинства задач в гидравлике.

Полиамид (нейлон) — более твёрдый и износостойкий, чем полиэтилен. Защитная спираль для РВД из полиамида выдерживает высокие абразивные нагрузки и работает при температуре до +120 °С.

Полипропилен — лёгкий и химически стойкий материал. Реже используется для защитной спирали РВД, но хорошо подходит для агрессивных сред.

Металл (оцинкованная сталь или нержавейка) — применяется для пружинных защитных спиралей РВД и термозащиты. Обеспечивает максимальную прочность, но увеличивает вес конструкции.

Правильный подбор защитной спирали для РВД начинается с нескольких параметров.

Внутренний диаметр спирали

Он должен соответствовать наружному диаметру рукава с допуском 1–2 мм. Слишком тугая защитная спираль для РВД деформирует шланг, слишком свободная — смещается и не защищает.

Тип нагрузки

При трении о металл подойдёт закрытая спираль из полиамида. При перегибах у фитингов — пружинный ограничитель изгиба. В условиях умеренного износа — открытая спираль из HDPE.

Температурный режим

Вблизи нагретых элементов конструкции выбирают термостойкие материалы: полиамид, металл или специальные термозащитные рукава.

Длина

Защитную спираль для РВД заказывают с запасом 10–15% от длины рукава, чтобы закрыть зоны крепления и участки с повышенным риском износа.

Установка защитной спирали для РВД не требует специальных инструментов и выполняется за несколько минут.

1. Шаг 1. Подготовьте рукав. Очистите поверхность РВД от грязи и масла — это предотвратит проскальзывание спирали.
2. Шаг 2. Начните намотку. Приложите конец защитной спирали для РВД к началу рукава и равномерно навивайте витки по всей длине. Направление намотки — от фитинга к середине шланга.
3. Шаг 3. Зафиксируйте концы. Открытую и закрытую спираль закрепляют пластиковыми стяжками или специальными зажимами. Концы не должны свободно торчать — они могут зацепиться за движущиеся части.
4. Шаг 4. Проверьте посадку. Защитная спираль для РВД должна плотно прилегать к рукаву, но не сжимать его. Проверьте, нет ли участков, где витки расходятся или сильно перекрываются.

• Несоответствие диаметра. Спираль меньше наружного диаметра РВД сдавливает шланг и ограничивает поток жидкости.
• Пропуск зон перегиба. Место у фитинга — самая уязвимая точка рукава. Именно здесь защитная спираль для РВД необходима в первую очередь.
• Незакреплённые концы. Свободный конец спирали попадает в механизмы и становится причиной аварии.
• Неправильный материал. Полиэтиленовая спираль в зоне высокой температуры плавится и сама повреждает рукав.
• Замена поверх повреждённого рукава. Защитная спираль для РВД не восстанавливает изношенный шланг, а только защищает целый.

Защитная спираль для РВД увеличивает срок службы рукава, защищая его от истирания, порезов и деформации в точках перегиба. Выбирайте тип и материал спирали под конкретные условия: открытая спираль для РВД подходит при умеренном износе, закрытая и пружинная — при интенсивных нагрузках и опасных перегибах. Следите за соответствием внутреннего диаметра спирали наружному диаметру рукава и фиксируйте концы после монтажа.
