Угловой РВД — рукав высокого давления с угловым фитингом, применяемый там, где прямое подключение невозможно из-за ограниченного пространства или особенностей конструкции. Угловой фитинг меняет направление рукава на 45 или 90 градусов, позволяя избежать недопустимого изгиба в зоне подключения. Разберём, когда нужен угловой РВД, какие виды угловых элементов существуют и как правильно выбрать угол для конкретной гидравлической системы.

Определение угловых РВД

Угловой РВД — рукав высокого давления, один или оба конца которого оснащены фитингом с поворотом на 45 или 90 градусов. Угловой фитинг позволяет изменить направление рукава непосредственно в зоне подключения к гидравлическому оборудованию, не создавая дополнительного изгиба рукава. Используют их там, где прямой фитинг создаёт недопустимый изгиб рукава или не умещается в пространстве гидравлического агрегата.

Угловой и прямой РВД: в чём разница

Прямой РВД подключают к порту параллельно его оси — рукав продолжает направление подключения. Рукав с фитингом 90 градусов выходит перпендикулярно оси порта, устраняя изгиб в зоне подключения. Применение прямого рукава вместо углового в ограниченном пространстве создаёт перегиб, ускоряющий износ рукавов в гидравлической системе.

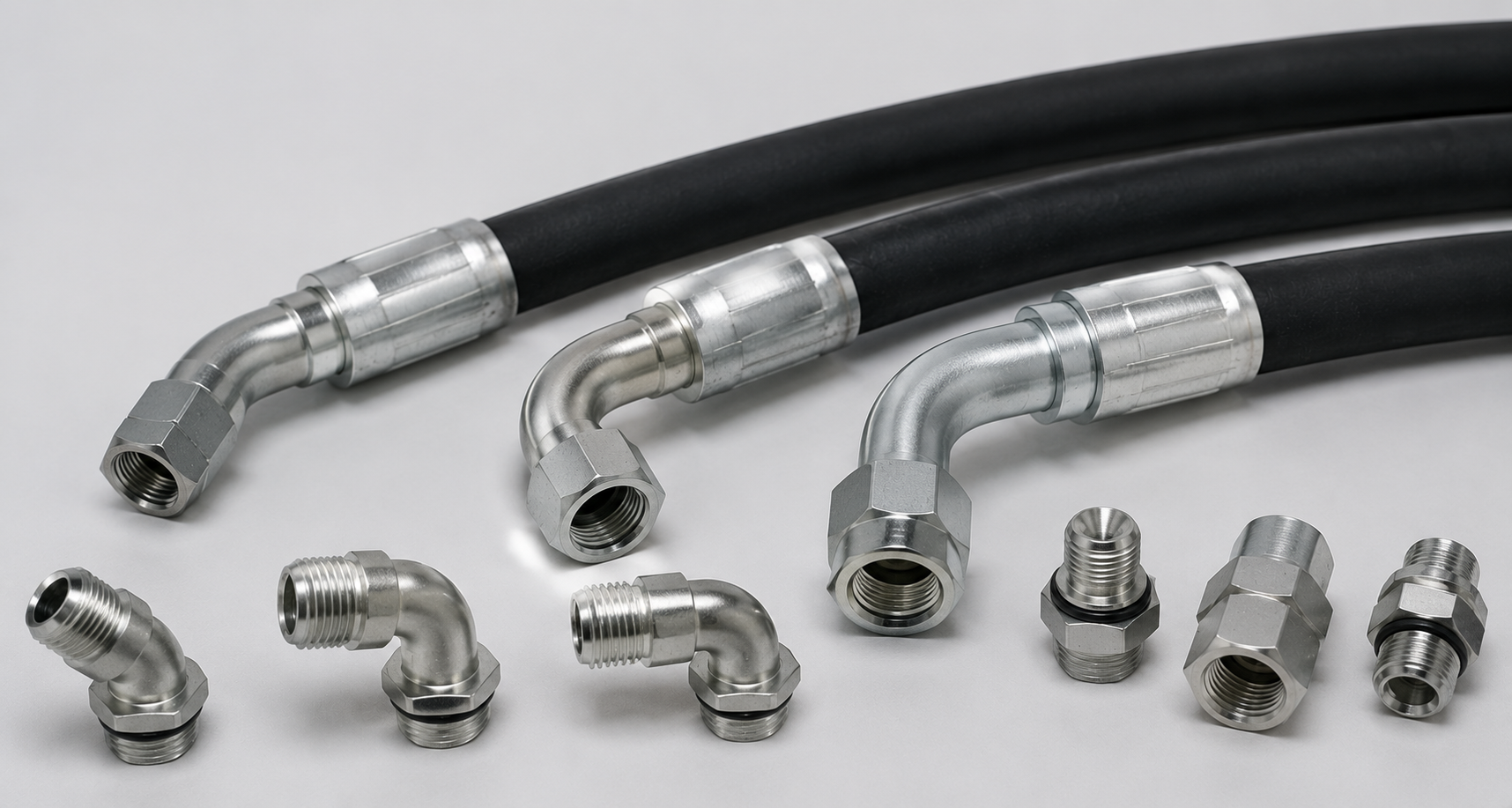

Углы поворота угловых фитингов РВД

• Угловой фитинг РВД 45 градусов — применяют для плавного изменения направления рукава в гидравлических системах с ограниченным пространством при среднем угле отклонения.
• Угловой фитинг РВД 90 градусов — самый распространённый вариант, обеспечивающий перпендикулярный выход рукава из порта гидравлического оборудования.
• Угловой фитинг РВД 135 градусов — применяют для тупого угла подключения рукавов в специализированных гидравлических системах, где стандартные 45 и 90 градусов не подходят.

Типы резьбы угловых фитингов РВД

Угловые фитинги РВД выпускают в стандартах BSP (дюймовая трубная резьба, европейская техника), DIN (метрическая резьба, немецкое оборудование), JIC (конусное уплотнение 37 градусов, американская техника) и ORFS (торцевое уплотнение кольцом, высокое давление гидравлики). При заказе тип резьбы определяют по маркировке порта оборудования, по технической документации на технику или измеряют шаг и наружный диаметр резьбы резьбомером.

Материал и условия эксплуатации

Угловые фитинги для рукавов высокого давления изготавливают из углеродистой стали для стандартных условий и из нержавеющей стали — для сред с повышенной влажностью, коррозионным воздействием морской воды или химически активных веществ. В строительной и сельскохозяйственной технике правильно подобранный угол фитинга РВД сокращает длину рукавов в агрегате и упрощает техническое обслуживание гидравлики.

Ситуации применения угловых РВД

• Ограниченное пространство в зоне подключения — когда прямой рукав не умещается между портом оборудования и соседними элементами конструкции, угловой РВД решает задачу прокладки.
• Порт направлен вниз или вбок — фитинг 90 градусов выводит рукав горизонтально при вертикально расположенном порте гидравлики.
• Предотвращение критического изгиба рукава — угловые РВД устраняют принудительный изгиб у порта подключения, сокращающий срок службы рукавов.

Угловой РВД в строительной и сельскохозяйственной технике

В экскаваторах, погрузчиках и тракторах рукава высокого давления устанавливают на портах гидроцилиндров, насосов и распределителей, расположенных в труднодоступных местах. Грамотный подбор угла фитинга РВД сокращает общую длину рукавов в агрегате, снижает число мест потенциального износа и упрощает техническое обслуживание гидравлики.

Параметры выбора угловых РВД

Выбор угловых РВД начинают с определения угла поворота: 45 или 90 градусов — в зависимости от направления порта и траектории прокладки рукава. Затем определяют тип резьбы по маркировке порта: BSP, DIN, JIC или ORFS. Последний параметр при выборе — диаметр рукава и допустимое давление гидравлики.

Угол поворота фитинга при выборе углового РВД

• Угол 90 градусов — выбирают, когда рукав должен выйти перпендикулярно порту без изгиба в зоне подключения.
• Угол 45 градусов — выбирают для плавного отвода рукава при диагональном направлении прокладки в гидравлической системе.
• Поворотный фитинг РВД — применяют там, где угол отвода нельзя зафиксировать при монтаже: поворотный фитинг вращается вокруг своей оси после обжима и позволяет выставить направление рукава по месту.

Особенности обжима угловых фитингов

Обжим угловых фитингов на кримпере выполняют по той же технологии, что и прямых: рукав надевают на ниппель до упора, затем обжимают через матрицы кримпера с диаметром по каталогу производителя. Диаметр матрицы выбирают строго по каталогу производителя фитингов — один и тот же наружный диаметр рукава может требовать разных матриц для прямых и угловых элементов. После обжима диаметр соединения измеряют штангенциркулем и сравнивают с нормой каталога.

Ориентация угловых фитингов при обжиме

При обжиме угловых фитингов важно правильно сориентировать направление поворота перед обжимом на кримпере. Угол поворота жёстко фиксируется в момент обжима: после сжатия металлической обоймы кримпером изменить ориентацию без демонтажа рукава невозможно. Перед обжимом проверяют взаимное расположение угловых фитингов на обоих концах рукава по монтажной схеме гидравлической системы.

Типичные ошибки при выборе и монтаже угловых РВД

• Неверный угол — применение фитинга 90 градусов вместо 45 приводит к натяжению рукава и нагрузке на соединение гидравлики.
• Ошибка ориентации угловых фитингов — неправильное расположение угловых элементов на концах рукава создаёт кручение при монтаже в гидравлической системе.
• Замена угловых РВД прямыми фитингами — использование прямого фитинга вместо углового РВД с принудительным изгибом рукава сокращает срок службы рукавов и создаёт риск утечки.
• Неверный тип резьбы — несоответствие резьбы фитинга резьбе порта оборудования нарушает герметичность соединения гидравлики под рабочим давлением.

Угловой РВД — рукав высокого давления с угловым фитингом 45 или 90 градусов — применяют там, где прямой фитинг создаёт недопустимый изгиб рукава или не умещается в пространстве гидравлического агрегата. Выбор угловых РВД определяется углом поворота, типом резьбы и диаметром рукава. Обжим угловых фитингов выполняют на кримпере с правильной ориентацией угла до начала обжима.
