Рукав высокого давления (РВД) — не единый стандартный шланг, а целое семейство изделий с разными конструкциями, материалами и областями применения. Понять, какие бывают типы РВД и чем они отличаются, — значит выбрать правильный шланг с первого раза и избежать дорогостоящих отказов гидравлической системы.

Типы РВД определяются сразу по нескольким параметрам: конструкции армирующего слоя, материалу внутренней камеры, рабочей среде и температурному диапазону. В практике тип РВД задаётся прежде всего конструкцией армирования и рабочим давлением — именно эти характеристики влияют на безопасность и ресурс шланга. Все остальные параметры уточняют выбор после того, как определено рабочее давление.

Это основная классификация, которую используют производители и специалисты по гидравлике.

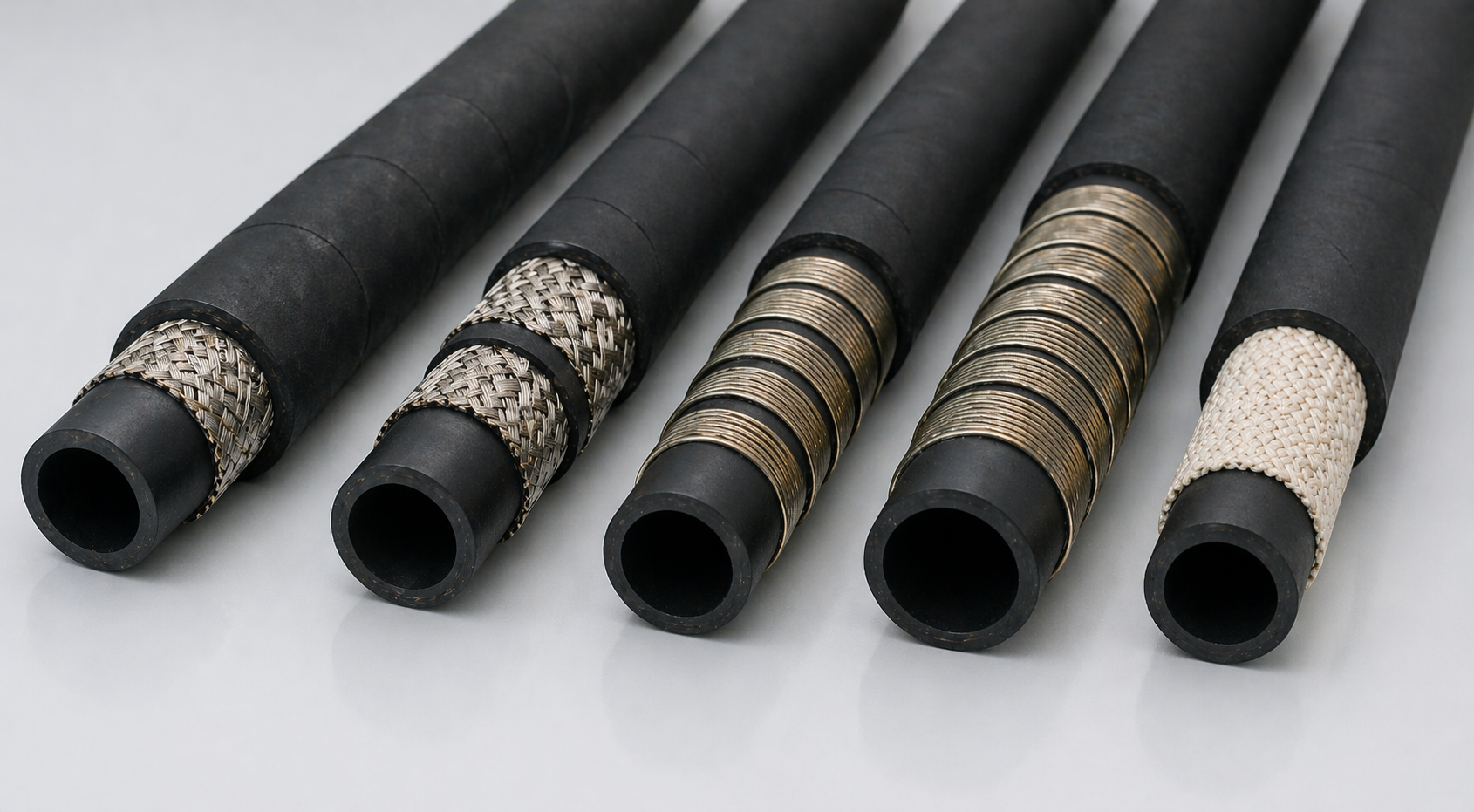

Оплёточные типы РВД

Оплёточные типы РВД — внутренняя камера обмотана одним или несколькими слоями стальной проволоки, переплетённой перекрёстно. Оплёточный тип РВД наиболее гибок и хорошо работает в условиях частых изгибов и пульсирующего давления.

Однооплёточный тип РВД (1SN, SAE 100 R1). Один слой стальной оплётки. Рабочее давление до 225 бар. Применяется в управляющих и дренажных линиях, системах рулевого управления.

Двухоплёточный тип РВД (2SN, SAE 100 R2). Два слоя оплётки. Рабочее давление до 400 бар. Самый распространённый тип РВД в строительной, сельскохозяйственной и коммунальной технике.

Спиральные типы РВД

Спиральные типы РВД — армирование выполнено концентрическими слоями намотанной стальной проволоки. Спиральный тип РВД жёстче оплёточного, но выдерживает значительно более высокое давление.

Четырёхспиральный тип РВД (4SP, 4SH). Четыре слоя спиральной проволоки. Давление до 420–700 бар. Применяется в тяжёлой строительной и горнодобывающей технике.

Сверхвысокое давление: типы РВД R12, R13, R15. Пять–шесть слоёв спирали. Рабочее давление до 700–1400 бар. Используются в специализированном промышленном оборудовании и гидравлическом инструменте.

Тип РВД с синтетической оплёткой (SAE 100 R7, R8). Армирование из высокопрочного полиэфирного волокна. Лёгкий, не ржавеет, применяется в пневматике и низкобарных гидравлических системах.

Рабочая жидкость существенно влияет на выбор типа РВД, поскольку разные среды по-разному воздействуют на резину внутренней камеры.

Минеральные масла. Большинство стандартных типов РВД имеют внутреннюю камеру из нитрильной резины (NBR), устойчивой к нефтепродуктам. Это базовый вариант для гидравлических систем на минеральном масле.

Водные рабочие жидкости (HFA, HFB, HFC). Применяются в пожаробезопасных гидросистемах шахт и металлургических предприятий. Для таких сред выпускают типы РВД с камерой из EPDM или другой водостойкой резины.

Огнестойкие жидкости (HFD). Синтетические эфиры и полигликоли. Требуют рукавов с камерой из фторкаучука (FKM/Viton), совместимого с агрессивными синтетическими жидкостями.

Воздух и газы. Пневматические рукава с синтетической оплёткой, совместимые с воздухом и нейтральными газами.

Пищевые среды. Специальные типы РВД с внутренней камерой из пищевого силикона или белой резины. Соответствуют требованиям FDA и EHEDG.

Нитрил (NBR) — стандартный материал камеры для минеральных масел и топлива. Диапазон температур: от −40 до +100 °С.

EPDM — материал для водных и паровых сред. Несовместим с нефтепродуктами.

Фторкаучук (FKM/Viton) — материал камеры для агрессивных жидкостей и высоких температур до +150 °С.

Силикон — материал для пищевой промышленности и высокотемпературного пара.

Стандартные типы РВД работают в диапазоне от −40 до +100 °С. Если система эксплуатируется в более жёстких условиях, применяют специальные конструкции.

Высокотемпературные типы РВД. Камера из FKM или специального EPDM, выдерживающая до +150–180 °С. Используются вблизи выхлопных коллекторов и термических агрегатов.

Морозостойкие типы РВД. Специальные компаунды резины, сохраняющие гибкость при температурах до −55 °С. Применяются в северных регионах и арктической технике.

Каждый тип РВД соответствует одному или нескольким международным стандартам. Зная буквенно-цифровой код на шланге, специалист определяет тип РВД, его давление и внутренний диаметр без дополнительных измерений.

Основные стандарты

SAE J517 (США): R1, R2, R7, R8, R12, R13, R15.

EN 853 / EN 857 (Европа): 1SN, 2SN, 1SC, 2SC.

DIN 20022 (Германия): аналоги EN-стандартов.

ISO 1436, ISO 3862: международные аналоги типов РВД.

Шаг 1. Определите рабочее давление. До 225 бар — однооплёточный тип РВД. До 400 бар — двухоплёточный. Выше 400 бар — спиральный тип РВД.

Шаг 2. Определите рабочую среду. Минеральное масло — NBR. Водные жидкости — EPDM. Агрессивные синтетические среды — FKM.

Шаг 3. Оцените подвижность рукава. Частые изгибы — оплёточный тип РВД. Статичная прокладка под высоким давлением — спиральный тип РВД.

Шаг 4. Учтите температуру. При температуре выше +100 °С или ниже −40 °С выбирайте специальные типы РВД с соответствующим материалом камеры.

Шаг 5. Проверьте стандарт и диаметр. Тип РВД должен соответствовать международному стандарту и подходить по внутреннему диаметру (Ду) к параметрам системы.

Типы РВД классифицируют по конструкции армирования (оплётка или спираль), рабочей среде, материалу камеры и температурному диапазону. Оплёточные типы РВД (1SN, 2SN) — универсальное решение для большинства систем давлением до 400 бар. Спиральные типы РВД (4SP, R12, R13) применяются при давлении выше 400 бар в тяжёлой технике. Правильный выбор типа РВД начинается с трёх параметров: давление, среда и температура.
