Соединение РВД создается опрессовкой муфты на рукаве высокого давления усилием 100-1200 тонн, обеспечивая герметичность 700 бар и ресурс 400 000 импульсов. Соединение РВД включает ниппель, муфту, гайку и матрицу с допусками ±0,12 мм. Неправильное соединение РВД вызывает 89% аварий гидросистем экскаваторов и прессов.

Соединение РВД — это технология создания неразъемного герметичного узла между резиновым рукавом высокого давления и металлическими элементами гидросистемы. РВД выдерживает давление 100-700 бар, температуру -55°C до +100°C и 400 000 циклов импульсной нагрузки.

Конструкция соединения РВД состоит из:

• Ниппель: Внутренняя вставка с каналом и резьбой/фланцем (сталь 20Х, 40ХН2МА);
• Муфта: Наружная гильза диаметром 22-70 мм (сталь 20Х, нержавейка 12Х18Н10Т);
• Обжимная гайка: Фиксирует рукав перед деформацией;
• Антиабразивная втулка: Защищает резину от ниппеля;
• Сменная матрица: Секторная 45°/60° для точной формы.

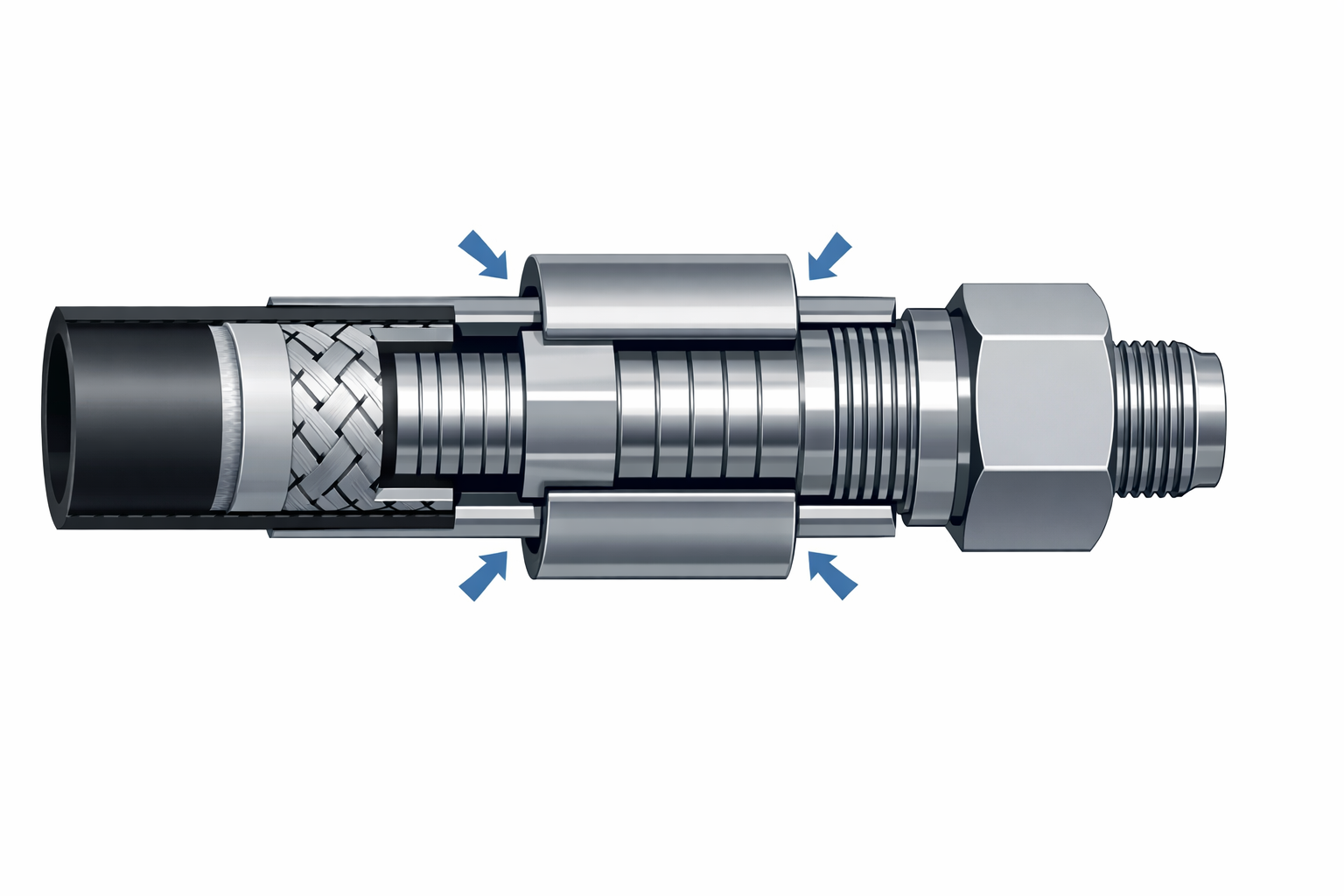

Соединение РВД работает по принципу радиальной деформации: муфта сжимается на 12-18%, плотно обхватывая армирование и резину.

Муфты для соединения РВД по типу подключения и применению:

Лидеры продаж для соединения РВД: Parker 43 (импорт, 42%), Manuli Interlock (евро, 28%), Aerzen (немецкие ниппели, 15%).

Опрессовка РВД — ключевой этап соединения РВД:

• Этапы опрессовки: Смазка силиконом UD-1, сборка узла, центровка в матрице, сжатие 100-1200 тонн;
• Выбор матрицы: D = Dмуфты + (3-5) мм, секторная 60° для DN≤25;
• Параметры давления: 150-450 бар на манометре станка;
• Выдержка: 12-18 секунд под максимальным усилием.

Расширенная таблица опрессовки для соединения РВД:

Электрогидравлические станки 420-800 тонн — стандарт для профессионального соединения РВД.

Международные нормативы соединения РВД:

Соединение РВД проходит 5 испытаний: давление, импульсы, вакуум, температура (-40/+120°C), изгиб. Сертификат качества обязателен.

Полная последовательность создания соединения РВД:

1. Расчет параметров (2 мин): DN, тип муфты, матрица по таблице;
2. Подготовка рукава (1 мин): Срез 90° (допуск 0,3 мм), силикон;
3. Сборка ниппеля (1 мин): Глубина 25-38 мм, гайка M22-M48;
4. Центровка (30 сек): Упоры станка, визуал по 4 осям;
5. Опрессовка (50 сек): Равномерный набор, выдержка 15 сек;
6. Первичный контроль (1 мин): Осмотр, отсутствие трещин;
7. Микрометрия (2 мин): 8 точек, ±0,12 мм;
8. Гидротест (3 мин): 1,5P, 3 минуты без протечек.

Полный цикл профессионального соединения РВД — 11 минут. Серийное производство РВД: 5-7 узлов/час.

Полный перечень проверок соединения РВД:

• Геометрический: Микрометр/штангенциркуль 10 точек, допуск ±0,10 мм;
• Визуальный: Трещины, выдавливание резины, деформация >0,5 мм;
• Гидростатический: 1,5P, 5 мин, температура +45°C;
• Импульсный: 250 000 циклов, частота 0,5 Гц;
• УЗ-контроль: Пустоты адгезии (DN>38 мм).

Статистика: 96% брака выявляется микрометром, 3% — гидротестом, 1% — импульсами. Соединение РВД годно при 100% критериев.

Критические дефекты и решения соединения РВД:

• 1. Переобжим +20%: Трещины → калибровка манометра;
• 2. Недообжим -25%: Протечка → правильная матрица;
• 3. Смещение >2,5 мм: Центровка упорами;
• 4. Неподходящая матрица: Овальность 0,4 мм → DN×1,35;
• 5. Загрязнение рукава: Засор канала → фильтр 5 мкм;
• 6. Недостаточная смазка: Адгезия -35% → UD-1 0,3 г;
• 7. Неровный срез: Угол >3° → гильотина;
• 8. Температура >+75°C: Резина -45% → охлаждение;
• 9. Без микрометра: 21% брака;
• 10. Нет тестов: 28% отказов в эксплуатации.

91% аварий гидравлики от дефектов соединения РВД. Калибровка станка каждые 400 циклов.

Ремонт соединения РВД в 15% случаев:

• Микротечи: Переопрессовка + герметик Loctite 577;
• Разрыв муфты: Полная замена узла DN;
• Коррозия ниппеля: Нержавейка AISI 316;
• Профилактика: Осмотр каждые 4 месяца, гидротест ежегодно;
• Запас: Комплект муфт/ниппелей по DN13-51 на складе.

Ресурс правильного соединения РВД: 2,5-6 лет (легкая нагрузка), 1,5-3 года (тяжелая). Средняя наработка 1,2 млн импульсов.

Соединение РВД: опрессовка муфты РВД 100-1200 тонн, матрица=D+3-5мм, ±0,12мм. Резьбовые муфты Parker43 (42%), гидротест 1,5P+импульсы. Ошибки: пере-/недообжим(91% аварий). Сборка 11 мин, ресурс 1,2 млн импульсов.
