Система РВД — это комплекс рукавов высокого давления, фитингов и соединительной арматуры, по которым рабочая жидкость под давлением передаётся между узлами гидравлики. От надёжности РВД зависит безопасность работы и срок службы оборудования.

Назначение системы РВД

РВД расшифровывается как рукав высокого давления. Система РВД передаёт рабочую жидкость — масло — под давлением от насоса к гидроцилиндрам, гидромоторам и распределителям. Без исправных рукавов гидравлика не работает: давление падает, оборудование теряет усилие.

Где применяется система РВД

Система РВД применяется в строительной и сельскохозяйственной технике, промышленном оборудовании и горных машинах. Рабочее давление в системе РВД достигает 400–500 бар (1 бар ≈ 1 кгс/см²). Чем выше давление, тем жёстче требования к качеству рукавов и фитингов. Неправильно подобранный рукав — главная причина аварийных остановок техники.

Из чего состоит РВД в системе

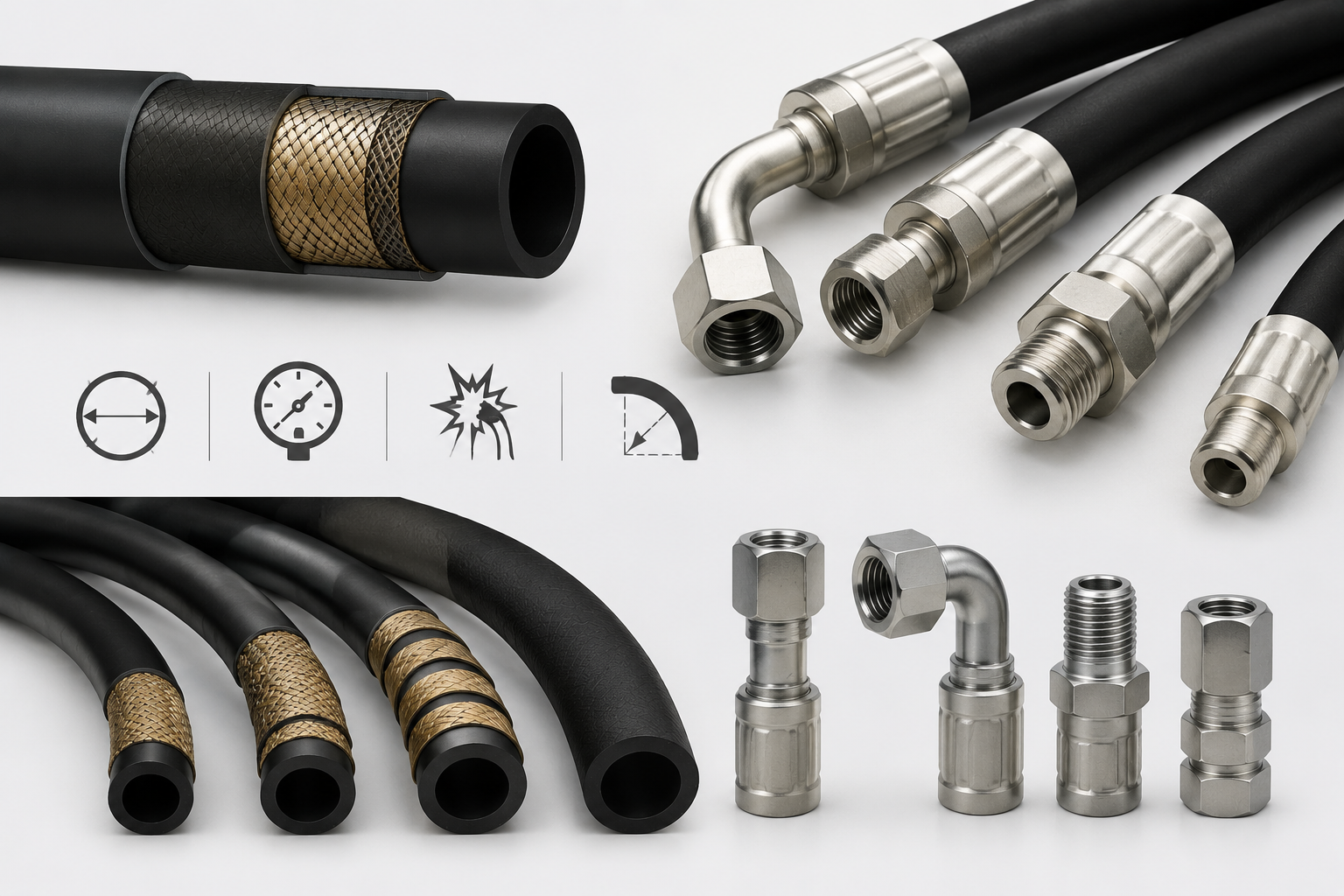

РВД состоит из трёх слоёв: внутреннего маслостойкого резинового, силового каркаса из стальных оплёток, воспринимающего давление, и наружной атмосферостойкой оболочки от механических повреждений.

Параметры РВД в системе гидравлики

• Внутренний диаметр — от 6 до 51 мм, определяет пропускную способность.
• Рабочее давление — 100–500 бар: максимум, при котором РВД работает без разрушения.
• Разрывное давление — в 4 раза выше рабочего давления системы РВД.
• Минимальный радиус изгиба — радиус, ниже которого рукав теряет пропускную способность.

Классификация рукавов высокого давления по конструкции

• Однооплёточный РВД — давление до 250 бар, для систем с умеренными нагрузками.
• РВД с двойной оплёткой — давление 250–420 бар, стандартный вариант для строительной и сельскохозяйственной техники.
• Спиральный РВД — давление 350–500 бар для горной техники и тяжёлого промышленного оборудования.
• Термо- и морозостойкие РВД — расширенный диапазон температур: от −60°С до +150°С.

Что такое фитинг РВД

Фитинг РВД — металлический соединитель на конце рукава, состоящий из ниппеля и обоймы. Ниппель входит в рукав, обойма обжимает наружный слой. Качество фитинга напрямую определяет надёжность всей системы.

Типы фитингов системы РВД

• Обжимной фитинг РВД — крепится на прессе, самый надёжный вид соединения.
• Навинчиваемый фитинг — монтируется вручную, применяют при полевом ремонте.
• Резьбовые стандарты — BSP, NPT, метрическая резьба. При замене фитинга соблюдайте стандарт резьбы.

Что такое опрессовка системы РВД

Опрессовка РВД — проверка рукава давлением в 1,5–2 раза выше рабочего для выявления дефектов сборки фитинга. Проводится на специальном стенде после изготовления или замены рукава. Без этой процедуры нельзя гарантировать герметичность.

Как проходит опрессовка РВД

1. Рукав подключают к стенду опрессовки.
2. Создают давление 1,5 рабочего и выдерживают 30–60 секунд.
3. Проверяют фитинг и тело рукава: течей и деформаций быть не должно.
4. Маркируют и устанавливают рукав РВД в систему гидравлики.

Признаки износа рукава высокого давления

• Течь — капли или подтёки масла на рукаве или в зоне фитинга РВД. Даже небольшая течь требует немедленной замены.
• Вздутие рукава — локальное расширение тела РВД, свидетельствующее о расслоении оплётки.
• Трещины и порезы оболочки — разрушение защитного слоя, ускоряющее коррозию оплётки и сокращающее ресурс рукавов.
• Падение давления — косвенный признак потери герметичности рукава или фитинга РВД.

Срок службы рукава высокого давления в системе

Нормативный срок службы РВД — 2 года или 2000 часов по ГОСТ и ISO. На практике рукав служит дольше при отсутствии перегибов, защите от абразива и своевременном техническом обслуживании.

Когда нужна замена РВД в системе

Замена РВД обязательна при течи, вздутии или трещинах рукава, а также при плановом техническом обслуживании. Своевременная замена предотвращает аварийный разрыв при давлении до 400 бар.

Этапы замены РВД

1. Диагностика — осмотр рукавов и фитингов на дефекты.
2. Подбор РВД — соответствие диаметру, давлению и длине заменяемого рукава.
3. Изготовление нового рукава — нарезка, обжимка фитингов, опрессовка РВД.
4. Монтаж — установка с соблюдением минимального радиуса изгиба без перекручивания.

Как продлить ресурс системы РВД

• Проводите визуальный осмотр рукавов высокого давления каждые 250 часов наработки гидравлики.
• Защищайте рукав от острых кромок и абразива — используйте защитные спирали и кожухи.
• Контролируйте рабочую температуру жидкости: перегрев масла сверх +80°С резко сокращает ресурс рукавов РВД.
• Не допускайте перегибов рукава ниже минимального радиуса изгиба при монтаже.

Документация и маркировка системы РВД

Каждый рукав РВД должен иметь маркировку: дату изготовления, рабочее давление и диаметр. Ведите журнал технического обслуживания с датами замены и результатами опрессовки. Это помогает планировать замену РВД заблаговременно и избегать внеплановых аварийных остановок техники.

Система РВД — рукава высокого давления с фитингами, по которым рабочая жидкость передаётся под давлением в гидравлике. Рукав высокого давления состоит из трёх слоёв: резинового внутреннего, силового каркаса и наружной оболочки. Опрессовка РВД гарантирует герметичность системы перед установкой. Замена РВД при первых признаках износа — течи, вздутии или трещинах рукава — исключает аварийный разрыв и простой техники.
