Шланги высокого давления — гибкие трубопроводы для передачи гидравлических жидкостей под давлением 100–700 бар в строительной, сельскохозяйственной и промышленной технике. Правильный выбор, монтаж и контроль износа шланга определяют безопасность гидравлики.

Слои шланга высокого давления

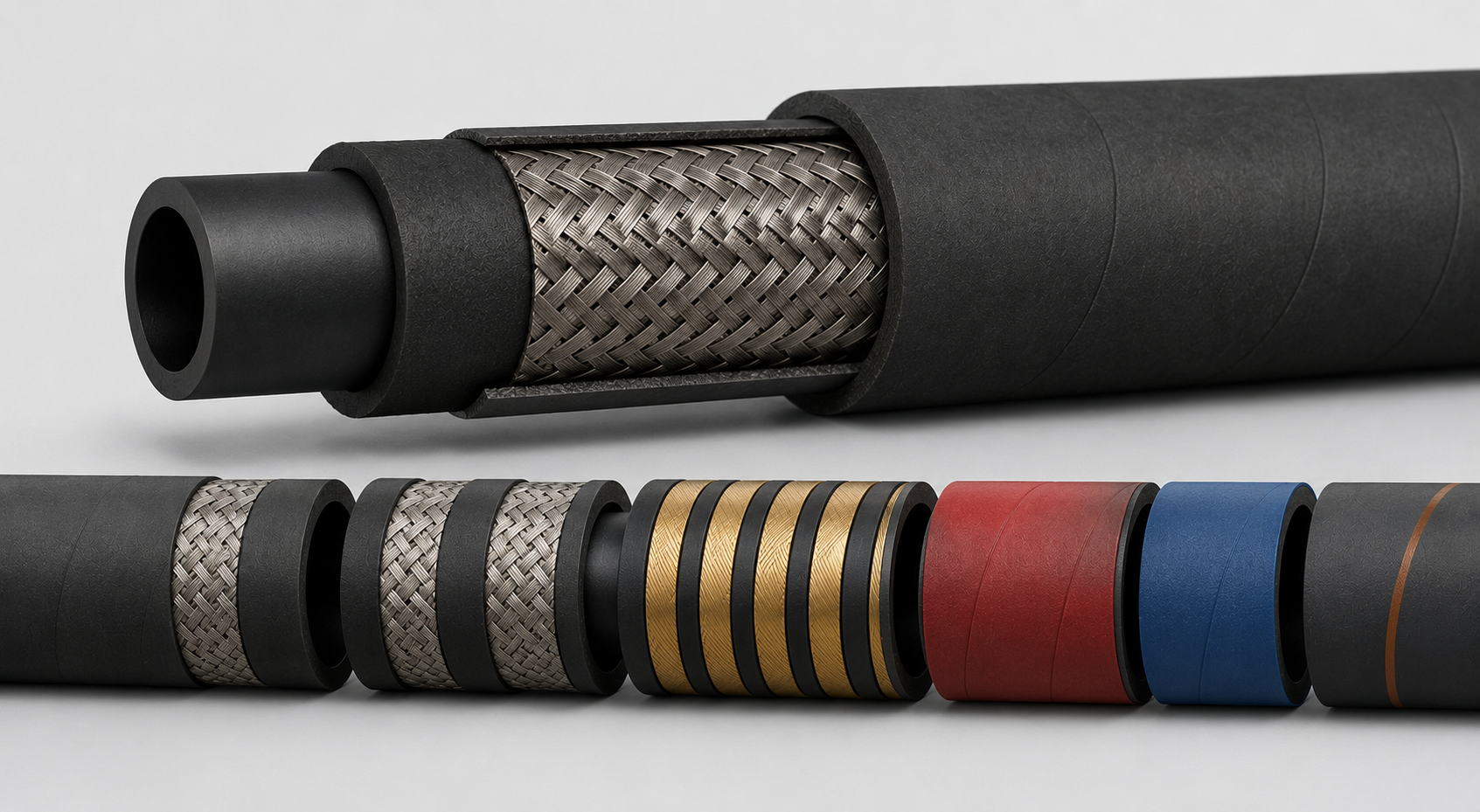

Шланг высокого давления состоит из трёх слоёв. Внутренний слой — маслостойкая резина: контактирует с рабочей жидкостью и удерживает давление. Силовой слой — оплётка или навивка из стальной проволоки: армирование, которое воспринимает давление. Наружный слой — износостойкая резина: защищает армирование шланга от механических повреждений.

Армирование шланга высокого давления

Армирование — силовой каркас шланга из стальной проволоки. Один слой оплётки даёт рабочее давление до 250 бар, два слоя — до 400 бар, спиральная навивка 4–6 слоёв — до 700 бар. Больше слоёв армирования — выше давление шланга высокого давления, но меньше гибкость.

Классификация по стандарту

• 1SN / 2SN — шланги высокого давления с одним и двумя слоями оплётки по SAE J517: давление до 250–400 бар в мобильной гидравлике.
• 4SP / 4SH — шланги высокого давления со спиральным армированием 4 слоёв: давление до 420–700 бар в строительной технике.
• R1 / R2 — шланги высокого давления по EN 853: R1 с одним слоем оплётки, R2 с двумя; применяются в европейской гидравлике.

Шланги высокого давления для особых условий

• Термостойкие шланги высокого давления — рабочая температура до 150 °C; применяются в гидравлике с интенсивным нагревом.
• Морозостойкие шланги высокого давления — гибкость до −50 °C; применяются в технике для работы на Севере.
• Огнестойкие шланги высокого давления — выдерживают открытое пламя до 30 секунд по EN ISO 6945; применяются в горнодобывающей технике.

Как читать маркировку шланга высокого давления

Маркировка шланга высокого давления содержит тип, внутренний диаметр, WP (Working Pressure — рабочее давление в барах), BP (Burst Pressure — давление разрыва, в 4 раза выше WP) и дату производства в формате квартал/год.

Срок службы шланга высокого давления

По стандарту ISO 6945 шланг высокого давления заменяют не позднее 6 лет с даты производства — резина теряет эластичность и трескается под давлением. Шланг высокого давления с истёкшим сроком опасен в эксплуатации даже при отсутствии видимых дефектов.

Параметры выбора шланга высокого давления

• Рабочее давление — давление шланга высокого давления должно превышать максимальное давление гидросистемы с запасом не менее 25%.
• Внутренний диаметр — подбирают по расходу масла: заниженный диаметр создаёт гидравлическое сопротивление и перегрев.
• Рабочая температура — шланг высокого давления выбирают с температурным диапазоном выше максимальной температуры масла в системе.
• Тип рабочей жидкости — внутренний слой шланга совместим с маслом, эмульсией или другой рабочей жидкостью гидравлической системы.
• Длина и радиус изгиба — шланг высокого давления прокладывают с запасом длины 10–15%; изгиб меньше минимального радиуса из маркировки недопустим.

Порядок монтажа шланга высокого давления

1. Отрезать шланг высокого давления под прямым углом: косой срез нарушает герметичность обжима фитинга.
2. Установить фитинг на шланг высокого давления до упора в обойму и обжать прессом с матрицей нужного диаметра.
3. Проложить шланг без скручивания: скручивание при рабочем давлении сокращает ресурс шланга высокого давления в 3–5 раз.
4. Зафиксировать шланг высокого давления в точках крепления: исключить контакт с острыми кромками и горячими элементами.
5. Проверить герметичность шланга высокого давления под рабочим давлением: осмотр фитингов на утечки.

Как правильно эксплуатировать шланги высокого давления

• Контроль рабочего давления — давление в гидравлической системе не должно превышать номинальное давление шланга высокого давления.
• Контроль температуры масла — перегрев масла в гидравлике выше 80–90 °C ускоряет износ внутреннего слоя шланга высокого давления.
• Плановый осмотр — ежесменная проверка шлангов высокого давления на утечки, повреждения и износ.
• Защита от механических воздействий — шланги высокого давления защищают спиральными защитными рукавами в зонах трения и перегибов.

Признаки износа шланга высокого давления

• Вздутие наружного слоя — расслоение шланга высокого давления изнутри под давлением: критический дефект, немедленная замена.
• Трещины и истирание до оплётки — нарушается армирование шланга высокого давления: замена обязательна.
• Масляные подтёки у фитинга — утечка шланга высокого давления в зоне обжима: замена шланга или перепрессовка фитинга.
• Падение давления и перегрев масла — признаки внутреннего износа шланга высокого давления в гидравлической системе.

Типичные ошибки при монтаже и эксплуатации шлангов высокого давления

• Превышение рабочего давления — эксплуатация шланга высокого давления выше номинала ускоряет износ армирования и вызывает разрыв.
• Скручивание при монтаже — скрученный шланг высокого давления изнашивается неравномерно и разрушается в 3–5 раз быстрее.
• Малый радиус изгиба — нарушение минимального радиуса изгиба разрушает армирование шланга высокого давления в зоне перегиба.
• Игнорирование срока службы — шланг высокого давления старше 6 лет опасен даже без видимых дефектов.

Шланги высокого давления — многослойные гибкие трубопроводы с армированием из стальной проволоки и рабочим давлением до 700 бар. Выбор шланга высокого давления определяется рабочим давлением гидравлической системы, диаметром, температурой масла и типом рабочей жидкости. Плановый осмотр шлангов высокого давления, контроль износа и соблюдение срока замены 6 лет обеспечивают безопасную работу гидравлики.
