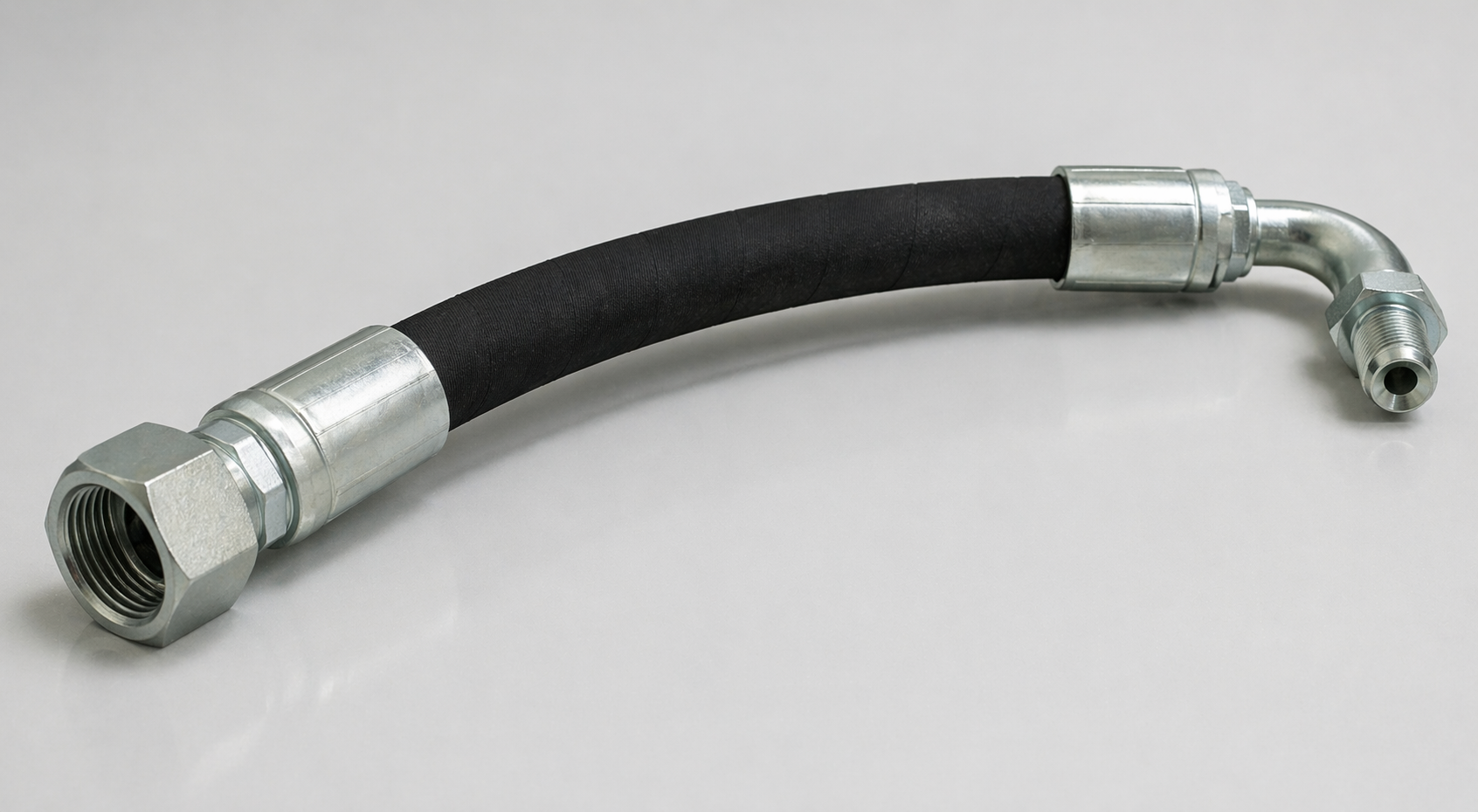

Рукав высокого давления (РВД) в сборе — это готовое изделие: шланг с уже установленными и обжатыми концевыми фитингами. Такой РВД в сборе поступает на монтаж и сразу подключается к гидравлической системе без дополнительных операций. Разобраться в том, из чего состоит РВД в сборе, как его изготавливают и на что обращать внимание при заказе — задача этой статьи.

РВД в сборе — это рукав высокого давления с концевой арматурой (фитингами), которая обжата на концах шланга с помощью специального гидравлического пресса. Результат — герметичная, готовая к установке гидравлическая магистраль.

Ключевое слово в названии — «в сборе». Оно означает, что рукав уже соединён с фитингами в единую конструкцию и не требует дополнительной сборки на месте монтажа. РВД в сборе поставляется на заводы, ремонтные предприятия и строительные площадки.

РВД в сборе применяется в гидравлических системах строительной, горной, сельскохозяйственной и промышленной техники: экскаваторов, тракторов, кранов, прессов, буровых установок. Любой механизм с гидроприводом включает один или несколько рукавов в сборе.

Рукав высокого давления в сборе включает три основных компонента.

Рукав (шланг). Многослойная конструкция: внутренняя резиновая камера, один или несколько слоёв армирования (стальная оплётка или спираль) и наружный защитный резиновый слой. Рукав определяет рабочее давление и гибкость РВД в сборе.

Концевая арматура (фитинги). Состоит из ниппеля (внутренняя деталь, входящая в рукав) и обжимной муфты (наружная гильза). После обжима фитинг и рукав становятся единым целым. Арматура определяет тип подключения РВД в сборе к оборудованию: метрическая резьба, BSP, JIC, ORFS или другие стандарты.

Уплотнительные элементы. В фитингах JIC уплотнение создаётся конусом 37°, в ORFS — резиновым кольцом на плоском торце, в метрических соединениях — конусом или шайбой. Уплотнение обеспечивает герметичность РВД в сборе при рабочем давлении.

РВД в сборе различают по типу рукава, конфигурации фитингов и области применения.

По типу рукава

Однооплёточный РВД в сборе (1SN, 1SC) — один слой стальной оплётки. Рабочее давление до 225 бар, применяется в системах низкого и среднего давления.

Двухоплёточный РВД в сборе (2SN, 2SC) — два слоя оплётки. Давление до 400 бар, универсальный вариант для большинства гидравлических систем.

Спиральный РВД в сборе (4SP, 4SH, R12, R13) — один или несколько слоёв стальной спирали. Давление до 700 бар, применяется в тяжёлой строительной и горнодобывающей технике.

Термостойкий и химостойкий РВД в сборе — специальные внутренние камеры для работы с агрессивными жидкостями или высокими температурами.

По конфигурации фитингов

Прямой РВД в сборе — оба фитинга на одной оси.

Угловой РВД в сборе — один или оба фитинга под углом 45° или 90°. Позволяет вывести рукав из труднодоступного места без лишних изгибов.

РВД в сборе с разными фитингами на концах — когда стандарты подключения с двух сторон отличаются.

Шаг 1. Резка рукава. Шланг нарезают на отрезки нужной длины. Торец должен быть ровным — без скоса и заусенцев.

Шаг 2. Снятие наружного слоя (скорка). На концах рукава снимают часть наружной резины на длину, равную длине муфты. Это обеспечивает правильную посадку фитинга на РВД в сборе.

Шаг 3. Установка фитинга. Ниппель вводят в торец рукава до упора в буртик, надевают обжимную муфту поверх подготовленного конца.

Шаг 4. Обжим. Гидравлический пресс сжимает муфту до заданного диаметра (crimp diameter) согласно таблице производителя. Недожим оставляет зазор и рукав течёт, пережим — деформирует рукав.

Шаг 5. Контроль качества. Проверяют размер обжима, отсутствие трещин на муфте и симметричность деформации. При серийном производстве РВД в сборе проводят опрессовку — испытание давлением, превышающим рабочее в 2–4 раза.

На теле рукава нанесена маркировка, которая содержит всю необходимую информацию. Умение читать маркировку помогает точно подобрать аналог или запасной РВД в сборе.

Что обозначает маркировка

Производитель и торговая марка рукава.

Стандарт (например, EN 853 2SN, SAE 100 R2AT).

Внутренний диаметр (Ду): 6, 10, 12, 16 мм и другие значения.

Максимальное рабочее давление в барах или PSI.

Квартал и год выпуска — важный параметр для контроля срока службы РВД в сборе.

Чтобы изготовить РВД в сборе под замену, необходимо передать исполнителю следующие данные.

Длина рукава. Измеряется по наружному краю фитинга с обеих сторон — «от торца до торца» (overall length). Указывают в миллиметрах.

Внутренний диаметр рукава. Снимают с маркировки или измеряют после демонтажа старого РВД в сборе.

Тип и размер фитинга. Определяют по маркировке или измеряют резьбу: стандарт (метрика, BSP, JIC, ORFS), диаметр, шаг, прямой или угловой.

Рабочее давление системы. Берут из документации на оборудование.

Тип рабочей жидкости. Масло, вода, эмульсия, агрессивные среды — влияет на выбор материала внутренней камеры рукава.

Срок службы РВД в сборе зависит от качества рукава, условий эксплуатации и правильности монтажа. Стандартный регламент — замена через 2 года или 2000 моточасов.

Признаки износа, при которых РВД в сборе нужно заменить немедленно

Видимые трещины, вздутия или потёртости на наружном слое.

Течь жидкости в зоне фитинга или по телу рукава.

Деформация рукава (перегиб с заломом).

Коррозия на муфте или ниппеле фитинга.

РВД в сборе — готовый рукав высокого давления с обжатыми фитингами, который напрямую устанавливается в гидравлическую систему. При заказе РВД в сборе указывают длину, внутренний диаметр, тип и размер фитингов с обеих сторон, рабочее давление и тип жидкости. Своевременная замена РВД в сборе — гарантия безопасной работы гидравлики.
