Рукав высокого давления (РВД) — не всегда гибкий шланг. Металлические РВД — это рукава, у которых роль гибкого тела играет гофрированная металлическая труба с плетёной оплёткой. Разобраться, что такое металлические РВД, чем они отличаются от резиновых, где применяются и как выбрать — задача этой статьи.

Металлические РВД — рукава высокого давления, основной элемент которых изготовлен из нержавеющей стали. В отличие от резиновых рукавов, металлические РВД не содержат резиновой внутренней камеры: рабочая жидкость движется непосредственно по металлической гофрированной трубке.

Металлические РВД применяют там, где обычные резиновые шланги не выдерживают условий: сверхвысокая температура, агрессивные химические среды, пар, кислород, пищевые жидкости. Такие рукава также незаменимы там, где важна нулевая паропроницаемость стенки рукава.

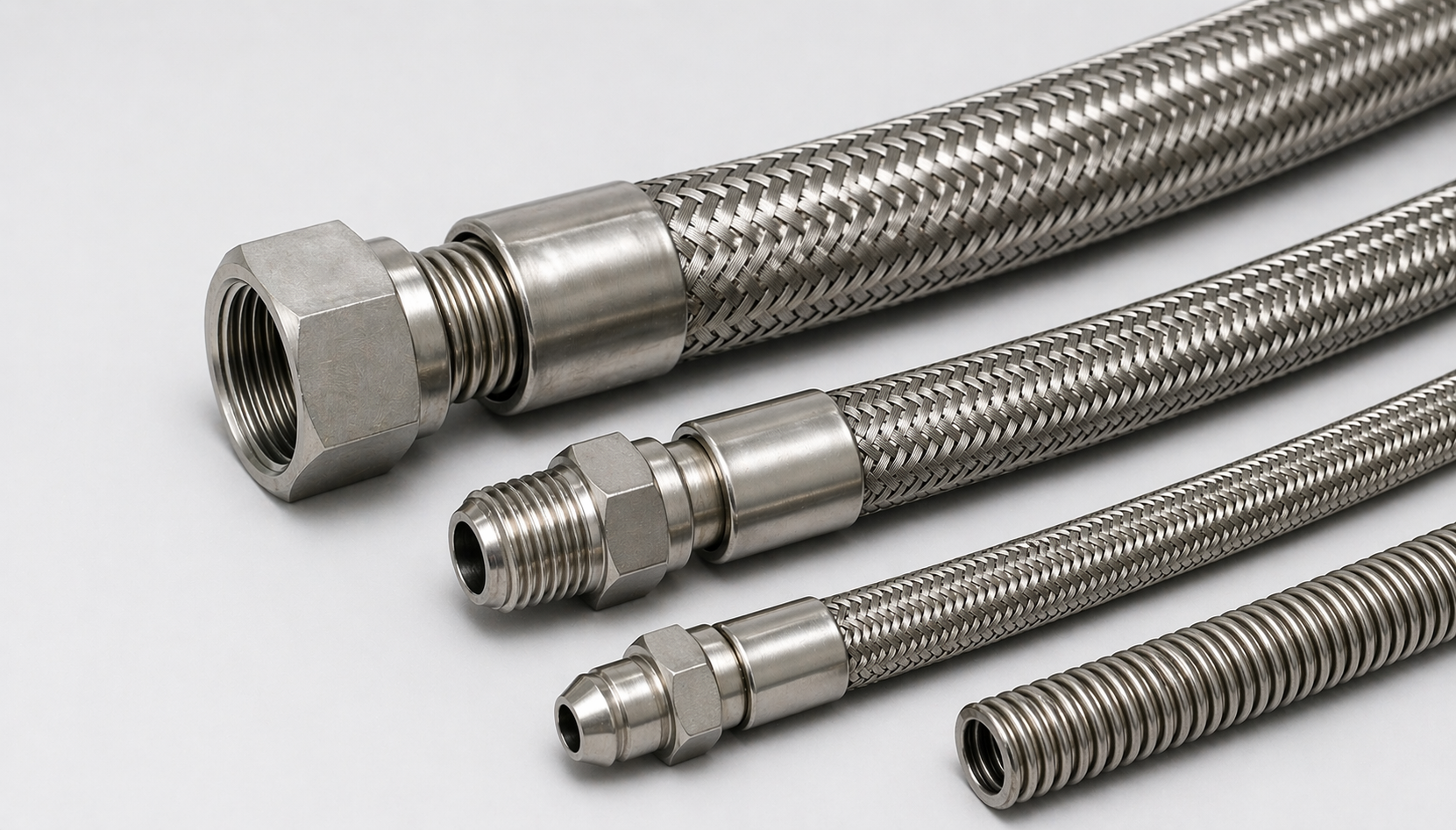

Металлические РВД состоят из нескольких элементов.

Гофрированная труба. Внутренняя несущая часть металлического РВД — гофрированная трубка из нержавеющей стали (марки AISI 304 или AISI 316L). Гофры — поперечные волны — придают трубке гибкость при сохранении прочности. По ней движется рабочая среда.

Металлическая оплётка. Поверх гофры плетётся один или несколько слоёв стальной проволоки. Оплётка воспринимает внутреннее давление и защищает гофру от механических повреждений. Именно оплётка делает эти изделия рукавами высокого давления, а не просто гибкими трубками.

Концевые фитинги. На концах металлического РВД — фитинги из нержавеющей или углеродистой стали. Способ подключения: накидная гайка, конус (JIC, DIN), фланец или сварной торец. Фитинги приварены к гофре аргонодуговой сваркой, что обеспечивает герметичность даже при высоком давлении.

Защитный чехол (опционально). На некоторые металлические РВД надевают наружный пластиковый чехол для защиты от внешних воздействий.

Однооплёточные металлические РВД. Одна обмотка стальной проволоки поверх гофры. Рабочее давление — до 250–350 бар в зависимости от диаметра. Применяются в системах среднего давления с агрессивными средами.

Двухоплёточные металлические РВД. Два слоя оплётки, давление до 500–600 бар. Используются в гидравлических системах высокого давления, где резиновые шланги недопустимы.

Сильфонные металлические РВД (без оплётки). Только гофрированная трубка без наружного армирования. Рассчитаны на давление до 10–40 бар. Применяются для компенсации вибрации и температурного расширения трубопроводов.

Металлические РВД с PTFE-вкладышем. Внутри гофры — вкладыш из фторопласта. Это исключает контакт среды с металлом: используется в химической промышленности и пищевом производстве.

Температура. Резиновые РВД работают до +150 °С. Металлические РВД выдерживают до +600 °С и выше. Это делает их незаменимыми для паровых систем и горячих газовых магистралей.

Химическая стойкость. Нержавеющая сталь устойчива к кислотам, щелочам и растворителям, которые разрушают резину. Такие рукава применяют там, где обычные шланги несовместимы со средой.

Гигиена. Гладкая поверхность металлических РВД не впитывает загрязнения. Это особенно критично для пищевой и фармацевтической промышленности, где стерильность обязательна.

Гибкость. Металлические РВД менее гибки: минимальный радиус изгиба у них больше, чем у резиновых. Укладывать их в стеснённых местах сложнее.

Стоимость. Металлические РВД дороже резиновых в 3–10 раз, но их ресурс при жёстких условиях значительно выше.

Нефтегазовая отрасль. Металлические РВД работают на установках высокого давления, в системах подачи газа и в факельных линиях. Они выдерживают агрессивные углеводородные среды и высокие температуры.

Химическая промышленность. Кислоты, щёлочи, растворители — среды, в которых металлические РВД незаменимы. Марка AISI 316L выбирается для работы с хлоридсодержащими средами.

Пищевое и фармацевтическое производство. Металлические РВД с PTFE-вкладышем и санитарными фитингами применяют там, где требуются стерильность и химическая нейтральность рукава.

Энергетика и пар. Паровые системы с температурой +200–450 °С — исключительная область применения металлических РВД. Резиновые шланги здесь не применяют.

Машиностроение. Их устанавливают в гидравлических системах вблизи горячих поверхностей двигателя, где резина быстро деградирует.

Рабочее давление зависит от диаметра, толщины стенки гофры и числа слоёв оплётки:

Ду 6 мм, однооплёточный металлический РВД — до 350 бар.

Ду 12 мм, двухоплёточный — до 500 бар.

Ду 25 мм, двухоплёточный — до 250 бар.

Температурный диапазон нержавеющих металлических РВД: от −200 до +600 °С. С вкладышем из PTFE: от −60 до +260 °С.

Шаг 1. Определите рабочую среду. Агрессивная химия — AISI 316L. Пищевые жидкости — PTFE-вкладыш. Пар и горячий газ — гофра без вкладыша.

Шаг 2. Задайте давление и температуру. Для каждого диаметра и числа слоёв производитель указывает рабочее давление и температурный диапазон металлических РВД.

Шаг 3. Выберите тип концевого соединения. Накидная гайка, конус JIC, фланец — в зависимости от системы подключения.

Шаг 4. Укажите длину и диаметр. Длина металлических РВД — от торца до торца фитингов. Диаметр — по проходному сечению гофры.

Металлические РВД — рукава высокого давления на основе гофрированной нержавеющей трубки с металлической оплёткой. Они работают при температурах до +600 °С, давлении до 500–600 бар и совместимы с агрессивными средами, паром и пищевыми жидкостями. При выборе металлических РВД указывают среду, давление, температуру, диаметр и тип фитингов.
