DN — номинальный диаметр (от латинского Diameter Nominalis) — условное обозначение внутреннего проходного сечения рукава в миллиметрах. РВД DN25 имеет внутренний диаметр 25 мм; при этом наружный диаметр рукава больше и зависит от типа армирования. Наружный диаметр РВД DN25 с однослойной оплёткой (тип 1SN) составляет около 35 мм; с четырёхслойным спиральным армированием (тип 4SP) — около 42–45 мм.

• Внутренний диаметр РВД DN25. Номинальный проходной диаметр 25 мм обеспечивает расход гидравлического масла вязкостью 46 сСт при скорости потока 4 м/с — порядка 120–140 л/мин. Это значение соответствует потребностям большинства гидравлических систем экскаваторов массой 15–25 тонн, автокранов и гидравлических прессов средней мощности.
• Рабочее давление РВД DN25. В зависимости от типа армирования рабочее давление РВД DN25 составляет: 1SN — 125 бар; 2SN — 250 бар; 4SP — 350 бар; 4SH — 400 бар. Рабочее давление РВД DN25 выбирают не ниже максимального давления настройки предохранительного клапана гидросистемы.
• Давление разрушения РВД DN25. По стандарту SAE J517 давление разрушения РВД DN25 должно превышать рабочее не менее чем в 4 раза. Для РВД DN25 типа 2SN с рабочим давлением 250 бар — давление разрушения не менее 1000 бар. Этот запас прочности РВД DN25 обеспечивает безопасность при кратковременных импульсных перегрузках.
• Минимальный радиус изгиба РВД DN25. РВД DN25 типа 1SN допускает изгиб с радиусом не менее 180 мм; типа 2SN — не менее 200 мм; типа 4SP — не менее 300 мм. Эксплуатация РВД DN25 с изгибом меньше допустимого радиуса ускоряет усталостное разрушение армирующего слоя в зоне перегиба.

• РВД DN25 типа 1SN. Один слой стальной проволочной оплётки. РВД DN25 1SN — наиболее гибкий рукав в типоразмере DN25 с рабочим давлением 125 бар. Применяется в системах управления навесным оборудованием тракторов, гидравлике подъёмных механизмов и сливных магистралях гидросистем с малым давлением.

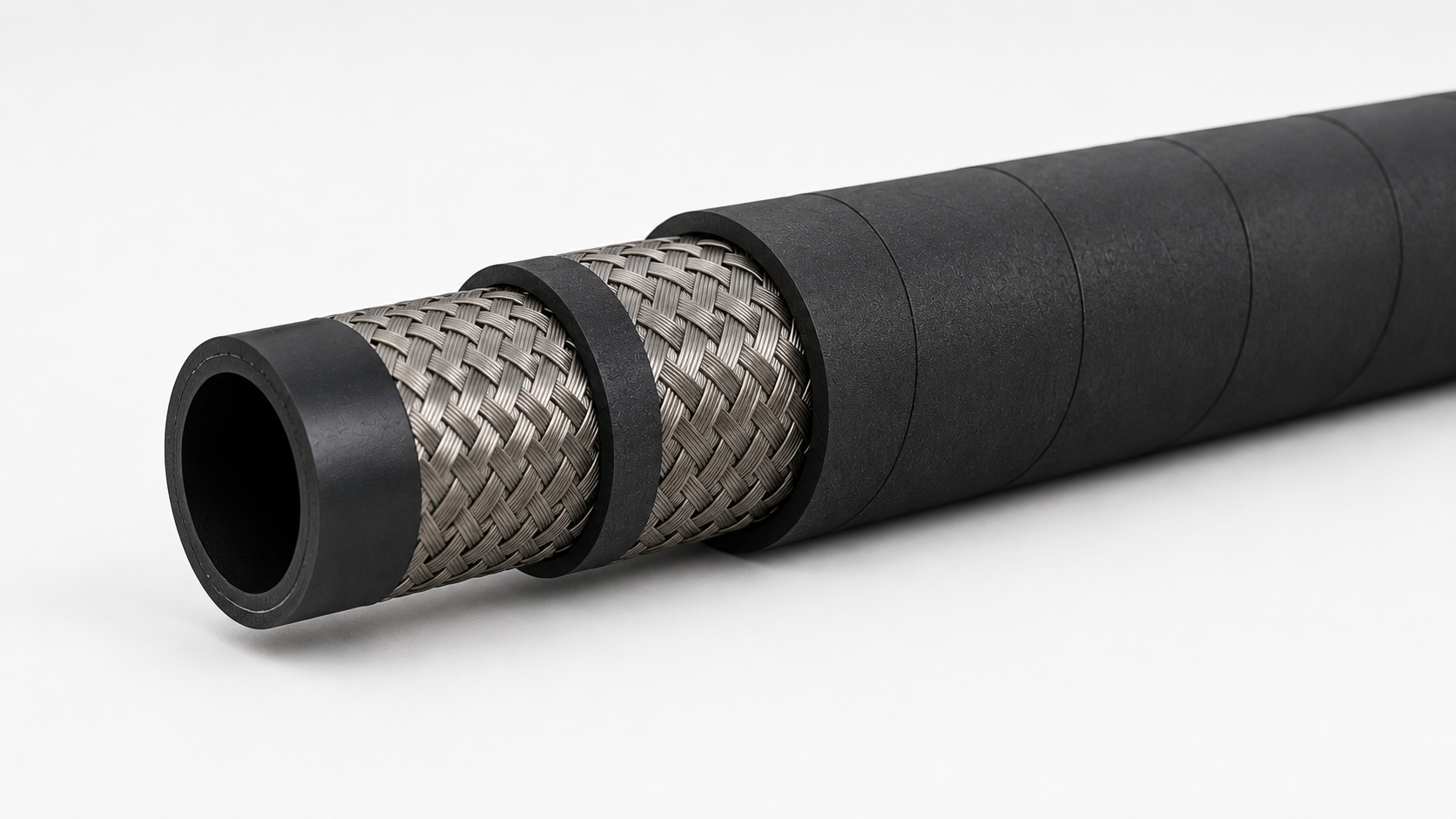

• РВД DN25 типа 2SN. Два слоя стальной проволочной оплётки. Рабочее давление РВД DN25 2SN — 250 бар. Наиболее универсальный тип РВД DN25: применяется в подавляющем большинстве гидравлических систем строительной и сельскохозяйственной техники в основных напорных магистралях.
• РВД DN25 типа 4SP. Четыре слоя спирально намотанной стальной проволоки. Рабочее давление РВД DN25 4SP — 350 бар. Применяется в тяжёлой строительной технике, горнодобывающем оборудовании и гидравлических прессах. РВД DN25 4SP менее гибок, чем оплёточные типы, но значительно устойчивее к импульсным нагрузкам.

• Резьба BSP 1" для РВД DN25. BSP 1" (British Standard Pipe — британская трубная дюймовая резьба) — наиболее распространённый стандарт концевой арматуры для РВД DN25 в европейской и азиатской технике. Наружный диаметр резьбы BSP 1" — 33,249 мм, шаг — 11 ниток на дюйм. Арматура РВД DN25 с резьбой BSP 1" выпускается в прямом, угловом 45° и угловом 90° исполнениях.
• Метрическая резьба M33×2 для РВД DN25. Применяется в арматуре РВД DN25 для оборудования немецких и российских производителей. Угол профиля метрической резьбы — 60°. Уплотнение арматуры РВД DN25 с метрической резьбой выполняется через конус 24° или плоскую мягкую шайбу в зависимости от исполнения штуцера.
• Арматура JIC 1-5/16"-12 для РВД DN25. JIC (Joint Industry Council — отраслевой американский стандарт) с конусом 37°. Применяется в РВД DN25 для американской строительной техники и нефтегазового оборудования. Уплотнение арматуры РВД DN25 стандарта JIC — металл-к-металлу по конусу 37° без дополнительных прокладок.
• Угловые ниппели для РВД DN25. Угловые ниппели 45° и 90° позволяют проложить РВД DN25 в обход конструктивных элементов машины без создания изгиба рукава у места подключения. Изгиб РВД DN25 у концевой арматуры — наиболее распространённая причина преждевременного разрушения рукава; установка углового ниппеля устраняет эту проблему.

• Строительная техника. РВД DN25 применяется в напорных и сливных магистралях гидравлических систем экскаваторов, автокранов, телескопических подъёмников и бульдозеров. В экскаваторе массой 20 тонн РВД DN25 используется в магистралях привода ковша, рукояти и стрелы — наиболее нагруженных контурах гидросистемы.
• Сельскохозяйственная техника. РВД DN25 устанавливается в гидравлические системы тракторов мощностью 100–250 л.с. и комбайнов в магистралях привода ходовой части, рулевого управления и гидронавески. Рабочее давление этих контуров — 160–250 бар, что соответствует характеристикам РВД DN25 типа 2SN.
• Промышленное оборудование. РВД DN25 используется в гидравлических прессах, листогибочных машинах, испытательных стендах и промышленных манипуляторах. В промышленных системах с давлением 300–400 бар применяют РВД DN25 типа 4SP со спиральным армированием.
