РВД — рукав высокого давления. В машине РВД встречается в нескольких системах: гидроусилитель руля, тормозная система, кондиционер, АКПП и гидравлика подъёмного оборудования. Разобраться в том, что такое РВД в машине, где он стоит, как ломается и что делать при течи — задача этой статьи.

РВД расшифровывается как рукав высокого давления. В машине РВД — это гибкий шланг, способный выдерживать давление рабочей жидкости от 100 до 250 бар и выше. В отличие от обычного патрубка, РВД в машине армирован: внутри шланга находится один или несколько слоёв стальной или синтетической оплётки. Именно она не даёт шлангу раздуться и разорваться под давлением.

РВД в машине отличается от простого шланга тремя признаками: металлические обжимные наконечники (фитинги) на концах, многослойная стенка с армированием и маркировка с указанием рабочего давления на теле рукава.

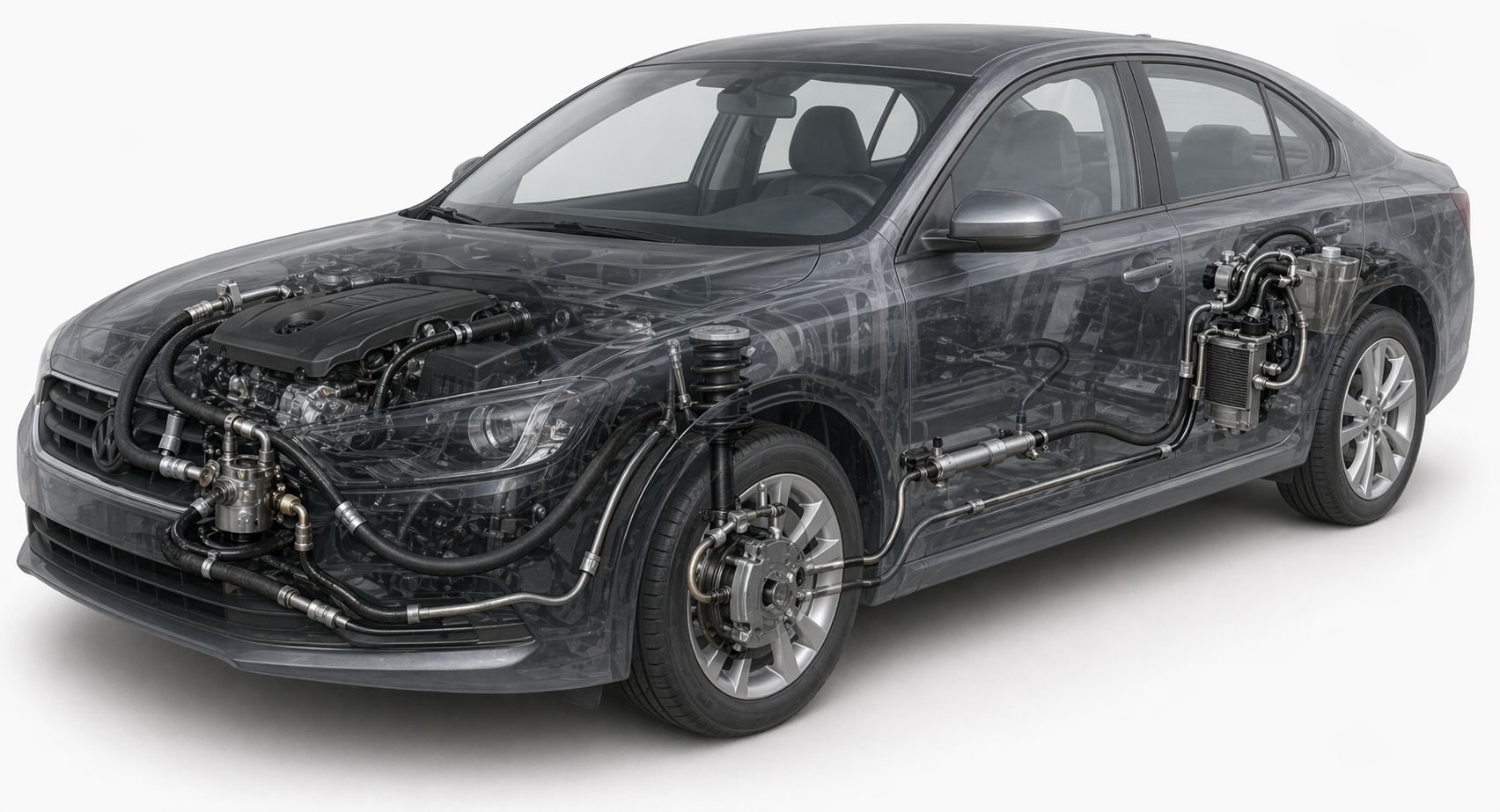

РВД в машине используется в нескольких узлах.

Гидроусилитель руля (ГУР). Самое частое место применения РВД в машине. Насос ГУР нагнетает масло под давлением через РВД к рейке или редуктору руля. Именно здесь РВД в машине чаще всего выходит из строя: давление пульсирующее, рукав постоянно в движении.

Тормозная система. Гибкие тормозные шланги — это тоже тип РВД в машине, только рассчитанные на тормозную жидкость. Они соединяют жёсткие стальные трубки с подвижным суппортом или барабаном. Стандарт для тормозных РВД в машине — FMVSS 106 или SAE J1401.

Система кондиционирования. Шланги высокого давления хладагента также относятся к категории РВД в машине. Они работают с давлением фреона 15–30 бар и требуют специального материала внутренней камеры.

Автоматическая коробка передач (АКПП). Маслоохладитель АКПП соединён с радиатором через РВД в машине. Масло циркулирует под давлением и при высокой температуре.

Гидравлика спецтехники и внедорожников. Подъёмники, блокировки мостов, гидравлические стабилизаторы — все эти узлы используют РВД в машине со спиральным или оплёточным армированием.

РВД в машине состоит из трёх слоёв.

Внутренняя камера — резиновая трубка, по которой движется рабочая жидкость. Материал подбирается под конкретную среду: нитрил (NBR) для масла, EPDM для тормозной жидкости, специальный полимер для хладагента.

Армирующий слой — одна или две обмотки стальной проволоки или синтетических волокон. Армирование воспринимает давление и не даёт рукаву деформироваться. Именно армирующий слой отличает РВД в машине от обычного патрубка.

Наружный слой — защитная резина или текстиль, предохраняющие внутренние слои от механических повреждений, масла и озона.

На концах РВД в машине обжаты металлические фитинги: ниппель входит внутрь рукава, муфта обжимается снаружи гидравлическим прессом. Соединение герметично без дополнительных хомутов.

В гидроусилителе руля насос создаёт давление 80–130 бар. Это давление передаётся через РВД в машине к исполнительному механизму. При повороте руля давление пульсирует — рукав многократно меняет форму. За срок службы автомобиля РВД в машине выдерживает миллионы циклов нагружения.

В тормозной системе РВД в машине работает иначе: давление кратковременное и очень высокое — до 150–200 бар в момент экстренного торможения. Шланг при этом практически не изгибается, зато испытывает ударные нагрузки.

Потёки масла или жидкости под машиной или в моторном отсеке — первый и главный признак того, что РВД в машине требует замены.

Другие симптомы

Вздутие или «пузырь» на теле шланга — армирование повреждено, разрыв неизбежен.

Трещины на наружном слое рукава — признак старения резины.

Тугое или нестабильное усилие на руле — повреждён РВД в машине системы ГУР.

Мягкая педаль тормоза — возможно расслоение тормозного РВД в машине.

Запах горелого масла — масло попадает на горячие детали через повреждённый рукав.

Возраст и усталость резины. Резина стареет и трескается. Стандартный ресурс РВД в машине — 5–7 лет или 100–150 тысяч километров.

Перегрев. Рукава вблизи двигателя или выхлопного коллектора стареют быстрее. Высокая температура разрушает как резину, так и оплётку.

Механические повреждения. Контакт с острыми кромками кузова или деталями подвески вызывает перетирание наружного слоя. После этого армирование корродирует, и РВД в машине теряет прочность.

Гидравлический удар. Резкие скачки давления при торможении или быстром повороте создают ударную нагрузку на стенки рукава.

Неправильный монтаж. Перегиб, закручивание или слишком малый радиус изгиба при установке резко сокращают ресурс РВД в машине.

Шаг 1. Остановитесь и заглушите двигатель. Продолжать движение с повреждённым РВД в машине системы ГУР или тормозов опасно.

Шаг 2. Определите источник течи. Масло ГУР — красновато-коричневое. Тормозная жидкость — прозрачная или светло-жёлтая. Хладагент — следы масла компрессора на поверхности шланга.

Шаг 3. Не используйте герметики для шлангов. Временная заклейка РВД в машине не работает при рабочем давлении — шланг разорвётся в другом месте.

Шаг 4. Замените РВД. Измерьте длину, диаметр и определите тип фитингов, чтобы изготовить точный аналог под вашу машину.

При замене РВД в машине нужно передать четыре параметра: длина от торца до торца фитингов, внутренний диаметр рукава, тип и размер резьбы фитингов с обеих сторон, а также тип рабочей жидкости (масло, тормозная жидкость, хладагент).

Не заменяйте РВД в машине шлангом меньшего давления — это прямая угроза безопасности.

РВД в машине — рукав высокого давления, армированный шланг с обжимными фитингами. В машине РВД стоит в системе ГУР, тормозах, кондиционере и АКПП. Признак неисправности — потёк, вздутие или трещины на шланге. Ресурс — 5–7 лет, после чего РВД в машине рекомендуется менять превентивно. Для замены нужны: длина, диаметр, тип фитингов и вид рабочей жидкости.
