РВД 1500 — рукав высокого давления длиной 1500 мм, один из наиболее востребованных типоразмеров для строительной, сельскохозяйственной и промышленной техники. Разбираем его характеристики, конструкцию, фитинги, опрессовку и правила замены.

Расшифровка обозначения РВД 1500

РВД расшифровывается как рукав высокого давления. Цифра 1500 — длина рукава в миллиметрах, то есть 1,5 метра. Этот типоразмер удобен для большинства стандартных расстояний между агрегатами гидравлики.

Как формируется обозначение рукава РВД 1500

Полное обозначение включает диаметр, тип конструкции и длину. Например, РВД 2SN-08-1500 — рукав типа 2SN, диаметром 8 мм, длиной 1500 мм.

Параметры рукава РВД 1500

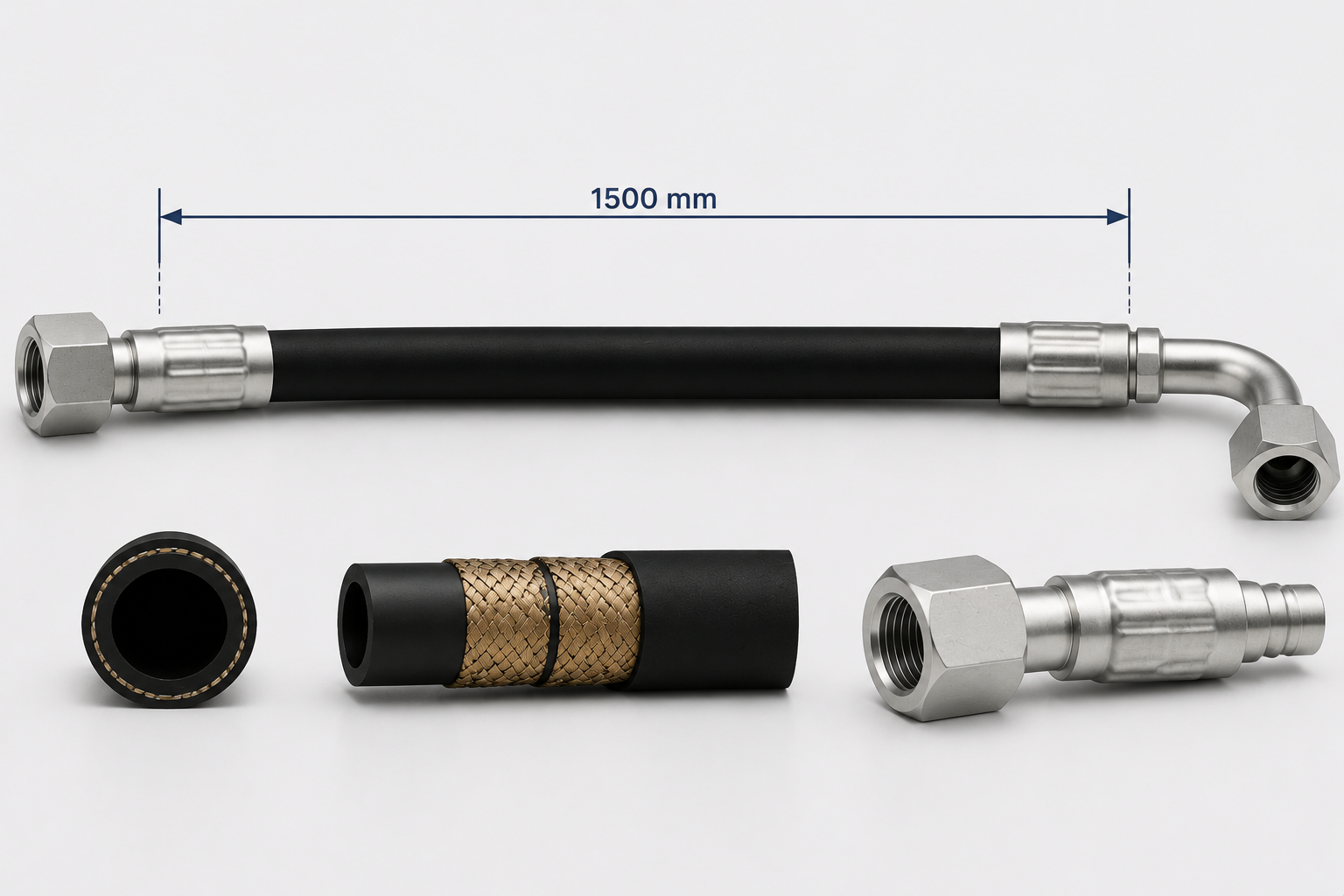

• Длина — 1500 мм (1,5 метра) от торца до торца в сборе с фитингами.
• Диаметр — от DN 6 до DN 51, подбирается по расходу системы.
• Рабочее давление — 160–420 бар в зависимости от типа конструкции (1 бар ≈ 1 кгс/см²).
• Разрывное давление — минимум в 4 раза выше рабочего по ISO 1436.
• Температурный диапазон — от −40°С до +100°С; термостойкое исполнение — до +150°С.

Точность длины РВД 1500 при изготовлении

При изготовлении длину отмеряют с учётом глубины посадки фитинга: 15–40 мм в зависимости от диаметра. При заказе РВД 1500 всегда указывают длину от торца до торца в сборе с фитингами — именно так замеряют старый рукав перед заменой, чтобы новый встал без подгонки.

Из чего состоит РВД 1500

РВД 1500 состоит из трёх слоёв: внутреннего маслостойкого из NBR-резины, силового каркаса из стальных оплёток и наружной атмосферостойкой оболочки. Число слоёв оплётки определяет рабочее давление и жёсткость рукава.

Типы конструкции рукава РВД 1500

• Тип 1SN — однооплёточный, давление 160–250 бар, для вспомогательных контуров.
• Тип 2SN — двойная оплётка, давление 250–350 бар, стандартный вариант.
• Тип 4SP — четыре слоя спирали, давление 350–420 бар, для тяжёлой техники.
• Термостойкий — внутренний слой из EPDM или PTFE, для жидкостей свыше +100°С.

Основные сферы применения рукава РВД 1500

• Строительная техника — экскаваторы, краны, погрузчики: типовое расстояние от цилиндра до распределителя.
• Сельскохозяйственная техника — тракторы и комбайны: навесные контуры гидравлики.
• Коммунальная техника — мусоровозы, автовышки, дорожные машины.
• Промышленное оборудование — прессы, станки, испытательные стенды: нагнетающие и сливные магистрали.

Почему длина 1500 мм удобна на практике

Типоразмер 1,5 метра перекрывает большинство расстояний в гидравлике без натяжения и провисания. Прокладывать рукав в обход препятствий удобно, а хранение и транспортировка проще, чем у более длинных типоразмеров.

Как подобрать фитинг к РВД 1500

Фитинг подбирают по диаметру, типу конструкции рукава и резьбовому стандарту штуцеров гидравлической системы: BSP, метрическая или JIC-резьба.

Виды фитингов для РВД 1500

• Обжимной фитинг — крепится на прессе, наиболее надёжное соединение.
• Навинчиваемый фитинг — без пресса, для срочной полевой замены.
• Угловые фитинги 45° и 90° — для стеснённых мест и сложной компоновки.

Резьбовые стандарты фитингов РВД 1500

• BSP (G-резьба) — самый распространённый стандарт в отечественной технике.
• Метрическая резьба (M) — немецкая и японская техника.
• JIC 37° — американский конический стандарт для импортной техники.

Что такое опрессовка рукава РВД 1500

Опрессовка — испытание давлением 1,5 рабочего для проверки качества обжимки и герметичности рукава РВД 1500. Без неё нельзя гарантировать надёжность в эксплуатации. Процедура длится 30–60 секунд на специальном стенде.

Параметры опрессовки РВД 1500

Для рукава типа 2SN с рабочим давлением 280 бар давление опрессовки составляет 420 бар. Результат фиксируют в журнале изготовления: это документальное подтверждение качества перед установкой РВД 1500 в систему.

Признаки необходимости замены РВД 1500

• Течь масла в зоне фитинга или по телу рукава — немедленная замена.
• Вздутие рукава — расслоение оплётки под давлением.
• Трещины оболочки — оголение оплётки и ускоренная коррозия.
• Истечение нормативного срока — 2 года или 2000 часов наработки по ГОСТ Р 53201.

Порядок замены РВД 1500

1. Замерить длину — снять старый рукав, измерить от торца до торца в сборе с фитингами.
2. Определить параметры — диаметр, тип конструкции, стандарт и размер резьбы фитингов.
3. Изготовить новый рукав — нарезка, обжимка фитингов на прессе, опрессовка РВД 1500.
4. Установить рукав с соблюдением минимального радиуса изгиба и без перекручивания.
5. Проверить гидравлику — запустить систему и убедиться в отсутствии течи.

Правила монтажа рукава РВД 1500

• Соблюдайте минимальный радиус изгиба — от 70 до 300 мм в зависимости от диаметра рукава.
• Не перекручивайте рукав при монтаже: поворот оплётки нарушает каркас и снижает рабочее давление.
• Защищайте рукав от острых кромок защитными спиралями или кожухами.
• Оставляйте запас длины для компенсации вибрации и теплового расширения.

Типичные ошибки при монтаже РВД 1500

Частая ошибка — монтаж с натягом: при нагреве масла рукав удлиняется и разрушает соединение. Вторая ошибка — перегиб ниже минимального радиуса, вызывающий расслоение внутреннего слоя и закупорку магистрали.

РВД 1500 — рукав высокого давления длиной 1500 мм с рабочим давлением 160–420 бар в зависимости от типа конструкции. Фитинг подбирают по диаметру и резьбовому стандарту. Опрессовка обязательна перед установкой. Замена необходима при течи, вздутии, трещинах или истечении нормативного срока службы.
