РВД 1000 — рукав высокого давления с рабочим давлением 1000 бар для гидравлических систем сверхвысокого давления. Применяется в гидроразрыве пласта, испытательном оборудовании, горнодобывающей и нефтегазовой технике. Правильный выбор и монтаж рукава РВД 1000 определяют безопасность гидравлики в условиях экстремального давления.

Обозначение РВД 1000 и его расшифровка

РВД 1000 — рукав высокого давления, где «1000» обозначает рабочее давление в барах. Рабочее давление — максимальное давление гидравлической жидкости при постоянной эксплуатации рукава без потери герметичности. Давление разрыва по стандарту в 4 раза превышает рабочее и составляет 4000 бар — запас прочности обеспечивается многослойным армированием.

Чем рукав РВД 1000 отличается от стандартных рукавов

Стандартные рукава высокого давления рассчитаны на давление 160–700 бар. РВД 1000 работает в диапазоне 700–1000 бар — это сверхвысокое давление, требующее специального многослойного армирования из 6 и более слоёв стальной проволоки высокой прочности.

Слои рукава высокого давления 1000 бар

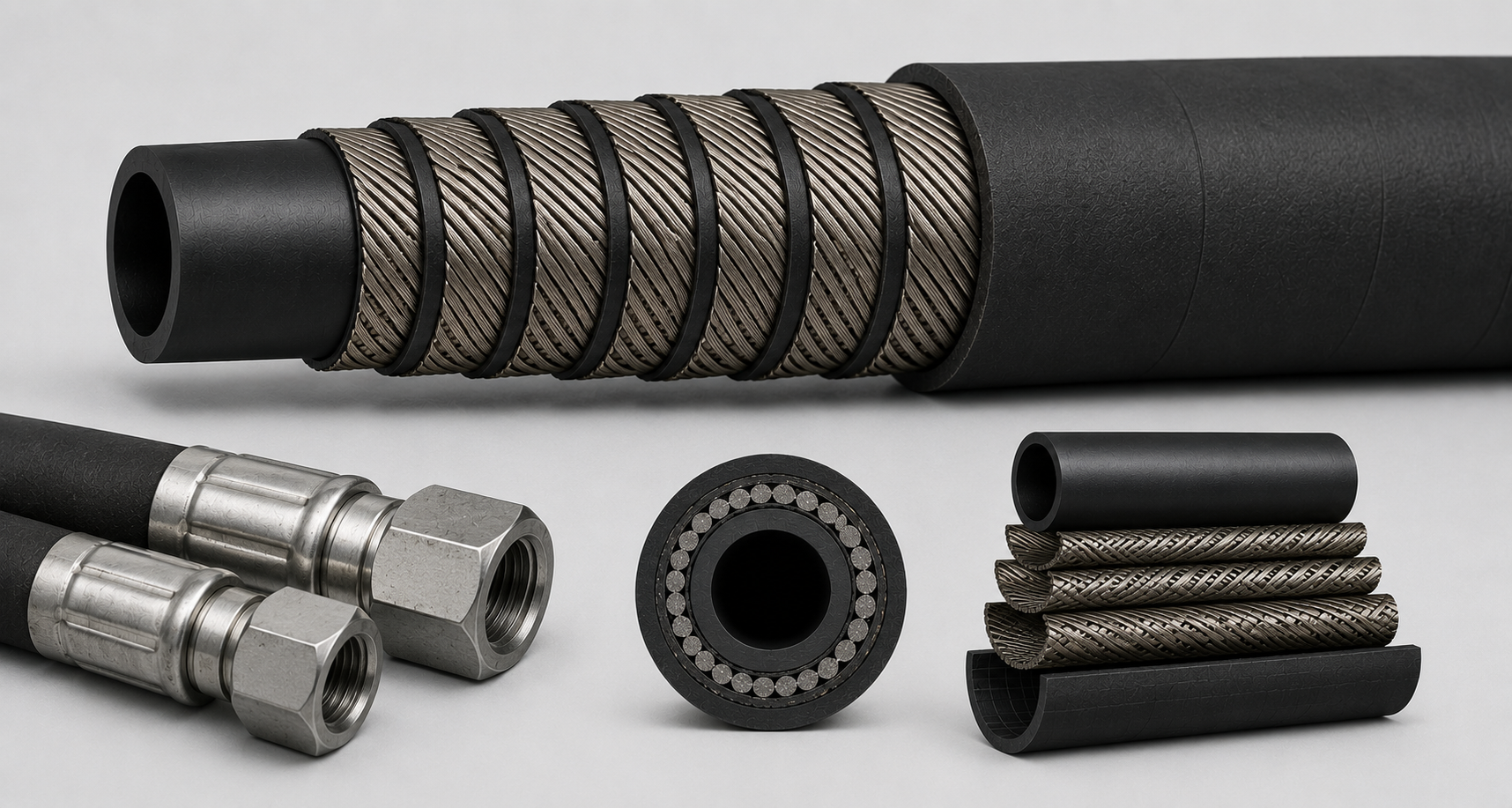

Рукав РВД 1000 состоит из внутреннего слоя, многослойного армирования и наружного защитного слоя. Внутренний слой — маслостойкая резина или ПТФЭ (политетрафторэтилен — фторопласт): выдерживает агрессивные жидкости под давлением 1000 бар. Наружный слой — износостойкая резина или полиамид: защищает армирование от механических повреждений и коррозии.

Армирование рукава РВД 1000

Армирование — силовой каркас из высокопрочной стальной проволоки. Для давления 1000 бар применяется спиральная навивка из 6 и более слоёв, уложенных под заданным углом для равномерного восприятия давления. Тип армирования рукава РВД 1000 соответствует стандартам 6SP или 6SH по SAE J517.

Основные параметры рукава РВД 1000

• Рабочее давление (WP) — 1000 бар: максимальное давление постоянной эксплуатации рукава РВД 1000.
• Давление разрыва (BP) — 4000 бар: давление разрушения рукава РВД 1000 при испытании.
• Внутренний диаметр — DN 6 – DN 25: определяет расход жидкости через рукав РВД 1000.
• Рабочая температура — от −40 °C до +120 °C по стандарту.
• Тип армирования — спиральная навивка 6SP/6SH для давления 1000 бар.

Где применяется рукав высокого давления РВД 1000

• Гидроразрыв пласта — рукав РВД 1000 применяется в насосных установках для закачки жидкости под давлением 700–1000 бар при добыче нефти и газа.
• Испытательное оборудование — опрессовка трубопроводов, сосудов и арматуры давлением до 1000 бар.
• Горнодобывающая техника — гидравлические стойки и перфораторы с давлением до 1000 бар используют рукава РВД 1000.
• Промышленные прессы — гидравлические прессы и обжимное оборудование с давлением 800–1000 бар.
• Нефтегазовая промышленность — наземное и подводное оборудование для управления запорной арматурой под давлением.

Параметры выбора

• Рабочее давление гидросистемы — подбирают рукав РВД 1000 с давлением, превышающим максимум системы на 25%.
• Внутренний диаметр — подбирают по расходу жидкости: заниженный диаметр создаёт сопротивление и перегрев.
• Тип рабочей жидкости — внутренний слой рукава РВД 1000 совместим с маслом, водой высокого давления или другой жидкостью.
• Длина и условия прокладки — запас длины 10–15%; минимальный радиус изгиба из маркировки рукава РВД 1000 обязателен.
• Тип фитингов — для рукава РВД 1000 применяют обжимные фитинги высокого давления, рассчитанные на 1000 бар.

Порядок монтажа

1. Отрезать рукав РВД 1000 под прямым углом: косой срез нарушает герметичность обжима фитинга.
2. Установить фитинг на рукав РВД 1000 до упора в обойму на всю глубину.
3. Выполнить обжим фитинга прессом с матрицами для давления 1000 бар до заданного диаметра обжатия рукава РВД.
4. Проверить диаметр обжима рукава РВД 1000 штангенциркулем по норме из каталога производителя.
5. Провести гидравлическое испытание рукава давлением 1,5 × WP в течение 1–2 минут без падения давления.

Требования к прессу для обжима рукава РВД 1000

Обжим фитинга рукава РВД 1000 выполняется прессом с усилием не менее 200–300 кН и матрицами для давления 1000 бар. Диаметр матриц подбирают по каталогу производителя фитингов: неверный диаметр нарушает герметичность обжима рукава РВД 1000 под давлением.

Правила эксплуатации рукава высокого давления 1000 бар

• Контроль давления — рабочее давление не должно превышать номинал рукава РВД 1000; пульсации выше номинала ускоряют износ армирования.
• Ежесменный осмотр — проверка рукава РВД 1000 на утечки, вздутие наружного слоя и повреждения у фитингов.
• Срок службы — по ISO 6945 рукав РВД 1000 заменяют не позднее 6 лет с даты производства в маркировке.
• Хранение — рукав РВД 1000 хранят в тёмном месте при 10–25 °C, без скручивания и контакта с растворителями.

Типичные ошибки при монтаже и эксплуатации

• Обжим стандартными матрицами — матрицы для рукавов до 400 бар не подходят для РВД 1000: недостаточный обжим фитинга приводит к срыву под давлением.
• Превышение рабочего давления — эксплуатация рукава РВД 1000 выше номинала разрушает армирование и вызывает разрыв.
• Скручивание при монтаже — скрученный рукав РВД 1000 получает неравномерную нагрузку на армирование и разрушается быстрее.
• Игнорирование срока замены — рукав РВД 1000 с истёкшим сроком опасен при давлении 1000 бар даже без видимых дефектов.

РВД 1000 — рукав высокого давления с рабочим давлением 1000 бар, оснащённый спиральным армированием из 6 и более слоёв стальной проволоки. Рукав РВД 1000 применяется в гидроразрыве пласта, испытательном оборудовании и нефтегазовой технике. Монтаж рукава РВД 1000 требует специального пресса и фитингов высокого давления; срок замены рукава — не позднее 6 лет с даты производства.
