РВД 08 — рукав высокого давления с внутренним диаметром 8 мм, один из самых распространённых типоразмеров гидравлических систем строительной, коммунальной и сельскохозяйственной техники. Разбираем его характеристики, области применения и правила замены.

Расшифровка обозначения РВД 08

РВД 08 — рукав высокого давления с внутренним диаметром 8 мм. Цифра «08» обозначает номинальный диаметр в миллиметрах: это проходное сечение, по которому жидкость движется от насоса к исполнительным механизмам гидравлики.

Место РВД 08 в линейке типоразмеров

В линейке рукавов РВД 08 занимает позицию между DN 6 и DN 10. Внутренний диаметр 8 мм обеспечивает достаточный расход для большинства вспомогательных контуров при компактных габаритах.

Основные параметры РВД 08

• Внутренний диаметр — 8 мм (DN 8 по ISO 4397).
• Наружный диаметр — от 16,5 до 20 мм в зависимости от конструкции.
• Рабочее давление — 160–420 бар в зависимости от конструкции (1 бар ≈ 1 кгс/см²).
• Разрывное давление — минимум в 4 раза выше рабочего по ISO 1436.
• Минимальный радиус изгиба — 70–100 мм в зависимости от конструкции.
• Температурный диапазон — от −40°С до +100°С; термостойкое исполнение — до +150°С.

Рабочее давление РВД 08 по типам конструкции

• РВД 08 тип 1SN — давление 160–250 бар, для малонагруженных контуров.
• РВД 08 тип 2SN — давление 250–350 бар, стандартный вариант для большинства систем.
• РВД 08 тип 4SP/4SH — давление до 420 бар, для тяжёлых контуров гидравлики.

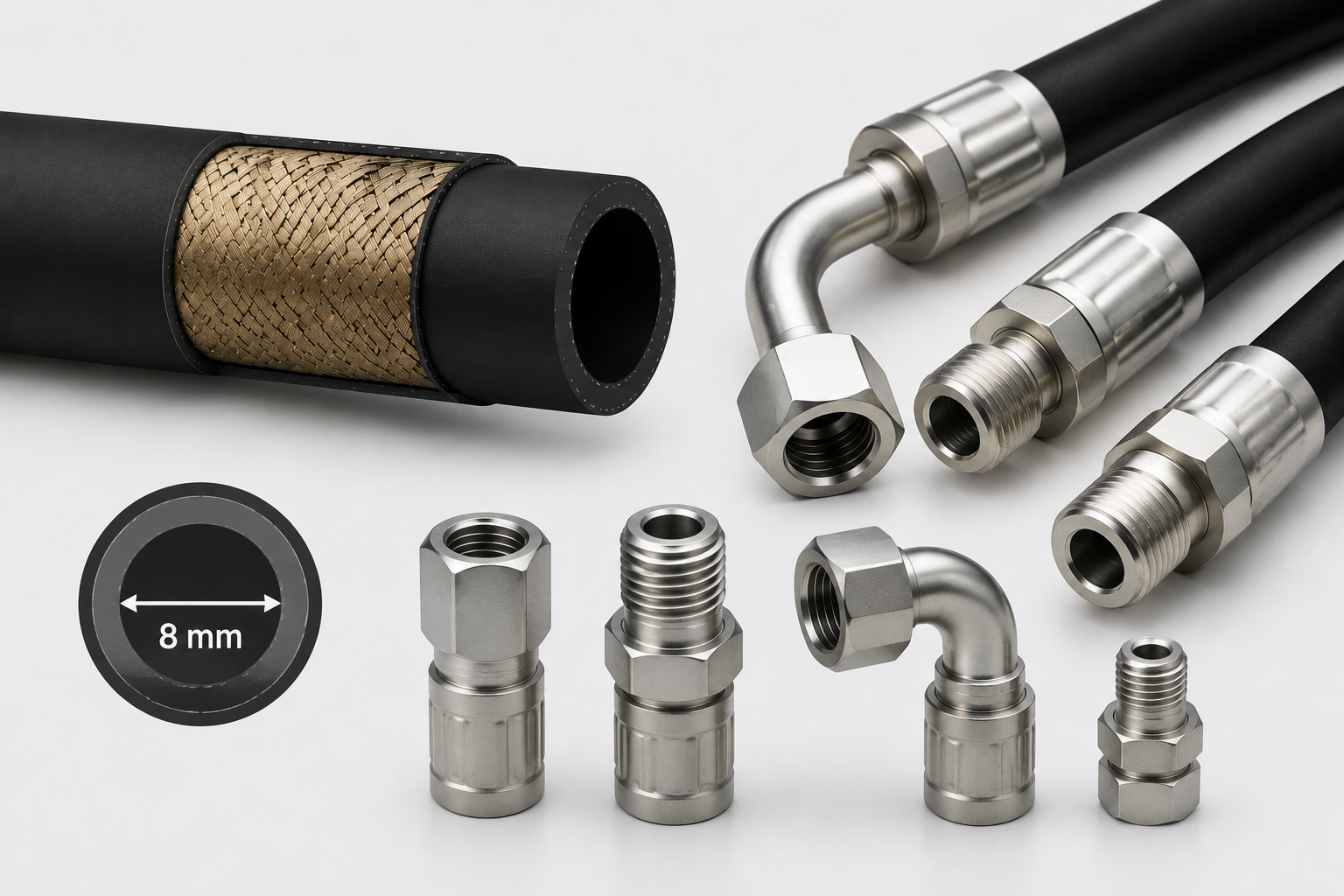

Послойное строение РВД 08

РВД 08 состоит из трёх слоёв: маслостойкого внутреннего из NBR-резины (нитрильный бутадиеновый каучук), силового каркаса из стальной оплётки и наружной атмосферостойкой оболочки от механических повреждений и ультрафиолета.

Маркировка рукава РВД 08

Маркировка рукава содержит диаметр (08), тип конструкции, рабочее давление и дату изготовления. Нормативный срок службы РВД 08 — 2 года или 2000 часов согласно ГОСТ Р 53201.

Основные области применения РВД 08

Небольшой диаметр рукава при высоком рабочем давлении делает РВД 08 универсальным решением: он одинаково эффективен в управляющих линиях экскаватора и в нагнетающих контурах стационарного пресса.

• Строительная техника — экскаваторы, погрузчики, краны: контуры управления и пилотные линии гидравлики.
• Сельскохозяйственная техника — тракторы, комбайны: соединение распределителей с цилиндрами.
• Коммунальная и дорожная техника — мусоровозы, катки, снегоуборщики при давлении до 350 бар.
• Промышленное оборудование — прессы и станки: подача жидкости под давлением к исполнительным органам.

Расход жидкости через РВД 08

Рекомендуемая скорость жидкости в нагнетающих линиях — до 4 м/с, в сливных — до 2 м/с. Максимальный расход через РВД 08 — 15–20 л/мин. Превышение скорости ведёт к росту потерь давления и износу внутреннего слоя.

Как подобрать фитинг к РВД 08

Фитинг подбирают по диаметру 08, типу конструкции рукава (1SN, 2SN, спираль) и резьбовому стандарту. Ошибка в типе фитинга ведёт к неправильной глубине обжимки и разрушению соединения под давлением.

Распространённые резьбовые стандарты фитинга РВД 08

• BSP — британский трубный стандарт, распространён в отечественной технике.
• Метрическая резьба (M14–M18) — для европейской техники.
• JIC 37° — американский конический стандарт для импортной техники.

Зачем нужна опрессовка РВД 08

Опрессовка РВД 08 — испытание давлением 1,5 рабочего для проверки качества обжимки и герметичности. Без неё нельзя гарантировать надёжность рукава в работе. Процедура занимает 30–60 секунд на специальном стенде.

Параметры опрессовки РВД 08

Для РВД 08 типа 2SN с рабочим давлением 280 бар давление опрессовки составляет 420 бар. Результат фиксируют в журнале изготовления рукавов. Наличие протокола опрессовки подтверждает, что рукав готов к работе и соответствует требованиям производителя техники.

Признаки необходимости замены РВД 08

• Течь масла в зоне фитинга или по телу рукава РВД 08 — немедленная замена.
• Вздутие рукава — локальное расширение тела, признак расслоения оплётки под давлением.
• Трещины оболочки — оголение оплётки и ускоренная коррозия.
• Истечение нормативного срока — 2 года или 2000 часов наработки.

Порядок замены РВД 08

1. Снять старый рукав со штуцеров, слить остатки жидкости.
2. Замерить параметры — длину, диаметр, тип фитингов и резьбовые стандарты.
3. Изготовить новый рукав — нарезка, обжимка фитингов на прессе, опрессовка РВД 08.
4. Установить рукав с соблюдением минимального радиуса изгиба и без перекручивания.
5. Проверить гидравлику — запустить систему и убедиться в отсутствии течи в зоне фитингов.

Взаимозаменяемость рукавов с внутренним диаметром 8 мм

РВД 08 разных производителей взаимозаменяемы при совпадении диаметра, типа конструкции и рабочего давления. При замене нельзя использовать рукав с более низким давлением, чем требует система. Установить рукав с более высоким давлением того же диаметра допустимо.

Маркировка по международным стандартам рукава РВД 08

Рукав производят по ISO 1436 (1SN, 2SN), SAE 100R1/R2 и ГОСТ Р 53201 (DN 8). При заказе замены РВД 08 указывают диаметр, тип конструкции и требуемое рабочее давление. Если этикетка старого рукава нечитаема, тип конструкции определяют по наружному диаметру и жёсткости рукава на ощупь.

РВД 08 — рукав высокого давления диаметром 8 мм с рабочим давлением 160–420 бар. Применяется в строительной, сельскохозяйственной и промышленной технике. Фитинг подбирают по типу конструкции и резьбовому стандарту. Замена необходима при течи, вздутии или истечении нормативного срока службы.
