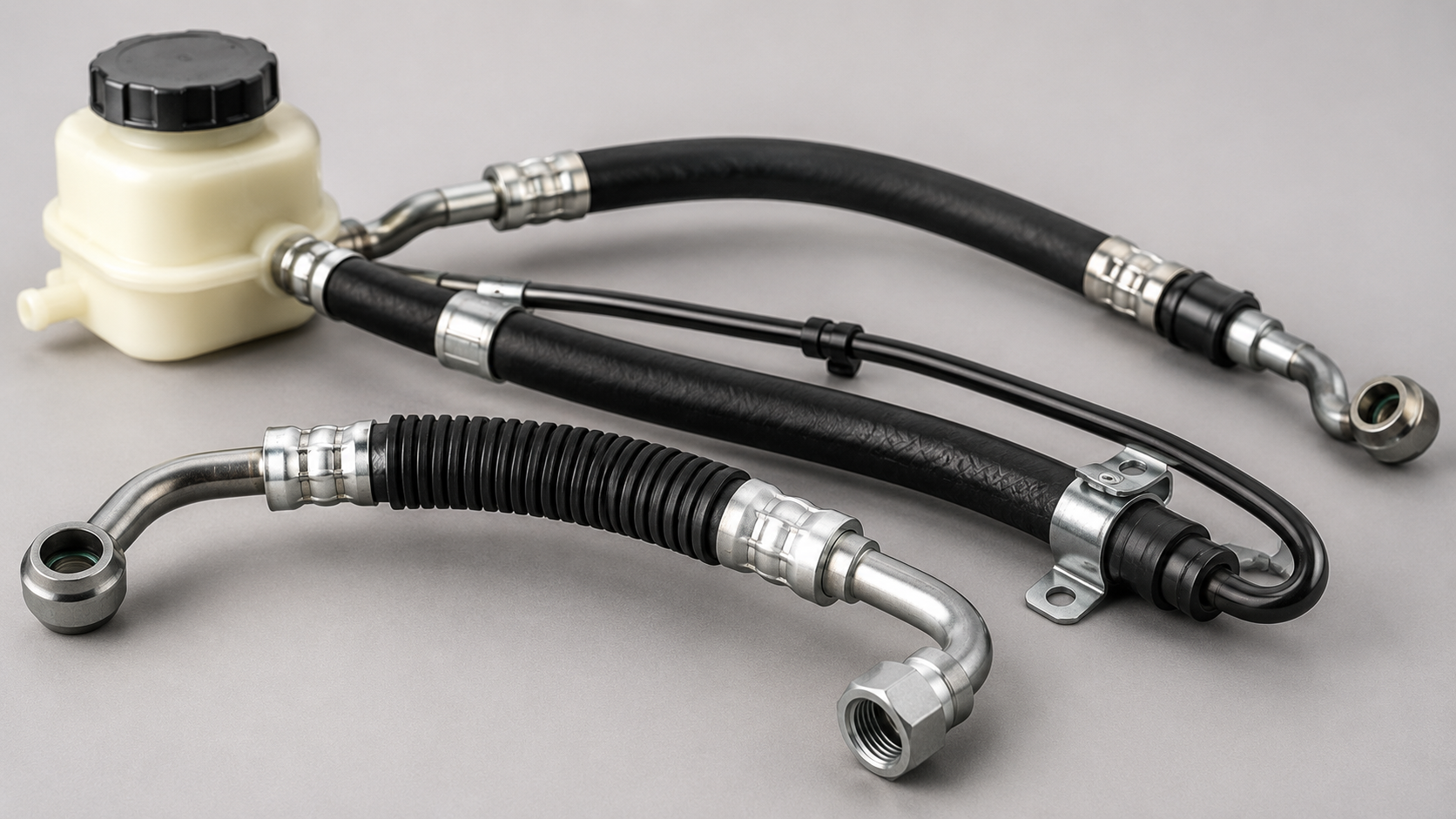

Под рукавами гидроусилителя обычно понимают гибкие рукава высокого и низкого давления в системе гидроусилителя руля. Эти рукава гидроусилителя передают потоки рабочей жидкости от насоса к рейке или распределителю и обратно в бачок. Давление в линии может достигать десятков атмосфер, поэтому рукава гидроусилителя должны выдерживать нагрузку, вибрацию и температурные перепады без потери герметичности.

Гидравлическая жидкость циркулирует по замкнутому контуру, а рукава гидроусилителя компенсируют перемещения агрегатов и вибрацию кузова. Жёсткие трубки переносят основную часть трассы, а рукава гидроусилителя ставят в местах, где требуется гибкость и демпфирование. От исправности этих участков зависит лёгкость вращения руля, стабильность усилия и отсутствие посторонних звуков при повороте.

1. Рукава высокого давления. Напорные рукава гидроусилителя состоят из маслостойкой внутренней трубки, армирующего слоя (оплётка или навивка из металлической проволоки) и защитной наружной оболочки. На концах установлена арматура с фитингами, которые соединяют рукава гидроусилителя с насосом и рейкой. Эти линии работают под наибольшей нагрузкой и чаще всего становятся источником протечек и шумов насоса.

2. Обратные и дренажные линии. Обратные рукава гидроусилителя работают при меньшем давлении и могут иметь более простую конструкцию без металлического армирования. Они возвращают жидкость в бачок и отводят излишки из полостей. Несмотря на мягкий режим, такие рукава гидроусилителя также стареют, растрескиваются и могут подсасывать воздух, что вызывает кавитацию и характерный «вой» усилителя.

3. Особенности арматуры. На концах рукавов гидроусилителя применяются различные типы фитингов: резьбовые, фланцевые, с развальцовкой трубки. Есть заводские решения с неразборными обжимными соединениями. При восстановлении важно учитывать тип арматуры, чтобы новые рукава гидроусилителя корректно становились на штатные места, не создавали лишних изгибов и не нагружали штуцеры.

Внешние подтёки и влажные следы. Первые признаки проблем — масляные пятна на защите картера, подрамнике и в зоне соединений, где проходят рукава гидроусилителя. При сильных трещинах или повреждении оплётки появляются струйные утечки под давлением. Игнорирование таких симптомов быстро приводит к падению уровня жидкости и выходу насоса из строя из-за работы «на сухую».

Потеющие соединения и микротрещины. Со временем резина стареет, и рукава гидроусилителя начинают «потеть» в местах изгибов и возле обжима. Внешне это выглядит как постоянная масляная плёнка без явной струи. На раннем этапе достаточно плановой замены, пока рукава гидроусилителя не разрушились полностью и не вызвали аварийное падение усилия на руле на ходу.

Скручивание и перетирание. Неправильная укладка трассы, контакт с острыми кромками и подвижными деталями приводят к перетиранию оболочки. Если рукава гидроусилителя при монтаже были закручены вокруг своей оси, внутренние слои испытывают постоянное напряжение, что ускоряет их разрушение и может закончиться внезапным разрывом. Поэтому после любых работ по подвеске или двигателю стоит осматривать, как лежат рукава гидроусилителя в подкапотном пространстве.

1. Подготовка и диагностика. Перед заменой рукавов гидроусилителя систему очищают от грязи в зоне соединений, чтобы мусор не попал внутрь при разборке. Определяют, какой именно участок неисправен: напорный или обратный рукав, либо сразу несколько. Заодно оценивают состояние остальных рукавов гидроусилителя, хомутов, креплений и штуцеров на насосе и рейке, чтобы не возвращаться к ремонту дважды.

2. Демонтаж старых рукавов. Двигатель глушат, давление в системе сбрасывают, при необходимости откачивают часть жидкости из бачка. Соединения рукавов гидроусилителя аккуратно откручивают, подставляя ёмкость для сбора масла. Важно не повредить резьбу и посадочные плоскости, так как новый рукав гидроусилителя должен опираться на чистую и ровную поверхность без задиров и нагара.

3. Подбор и установка новых рукавов. При изготовлении или подборе новых рукавов гидроусилителя учитывают рабочее давление, тип жидкости, геометрию трассы и тип фитингов. Длина подбирается с небольшим запасом, чтобы рукава гидроусилителя не были натянуты в крайних положениях рейки и не образовывали лишних петель. После монтажа все соединения протягивают с рекомендуемым моментом, а трассу фиксируют хомутами, исключая касание с острыми и горячими деталями выхлопной системы и двигателя.

4. Запуск и контроль. После замены рукавов гидроусилителя систему заполняют жидкостью, прокачивают, поворачивая руль от упора до упора, и удаляют воздух. Затем проверяют герметичность под рабочим давлением и осматривают все участки, где были заменены рукава гидроусилителя. При отсутствии подтёков, пены в бачке и постороннего шума можно переходить к обычной эксплуатации и планово контролировать состояние линии при каждом ТО.

Рукава гидроусилителя — это ответственный элемент гидросистемы рулевого управления, от которого зависит комфорт и безопасность в движении. Своевременная диагностика, правильный подбор по давлению, длине и типу арматуры, а также аккуратная укладка трассы позволяют значительно продлить срок службы рукавов гидроусилителя. При первых признаках подтёков, шумов насоса и изменении усилия на руле важно не затягивать с проверкой, чтобы замена рукавов гидроусилителя прошла планово, без серьёзных последствий для насоса, рейки и всей системы.
